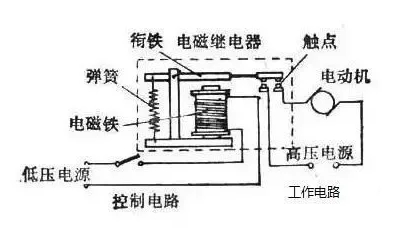

在工业控制线路和现在的家用电器控制线路中,常常会有中间继电器存在,对于不同的控制线路,中间继电器的作用有所不同 ,我们主要以它在工业控制线路中的应用为主,如图:
中间继电器就是继电器 ,都是由固定铁芯、动 铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电,动铁芯在电磁力作用下动作吸合,带动动触点动作,使常闭触点分开,常开触点闭合;线圈断电,动铁芯在弹簧的作用下带动动触点复位。

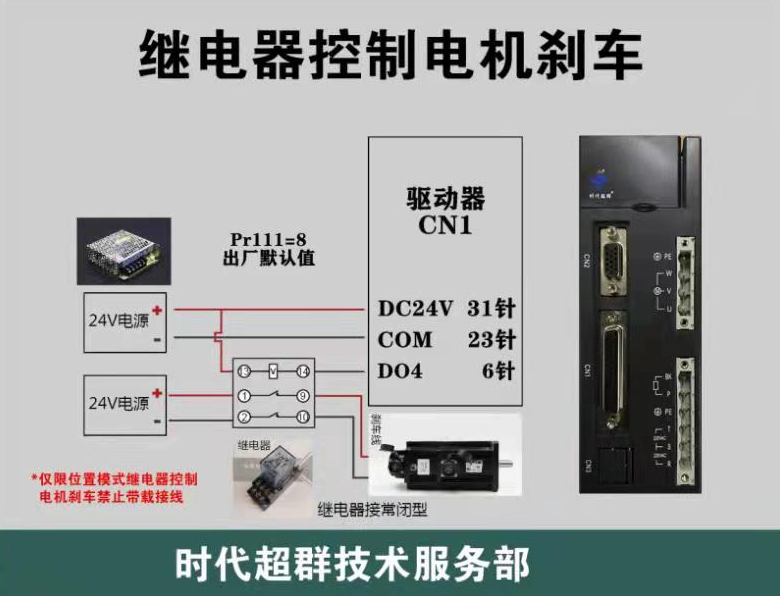

伺服刹车电机连接继电器 控制刹车电机运转

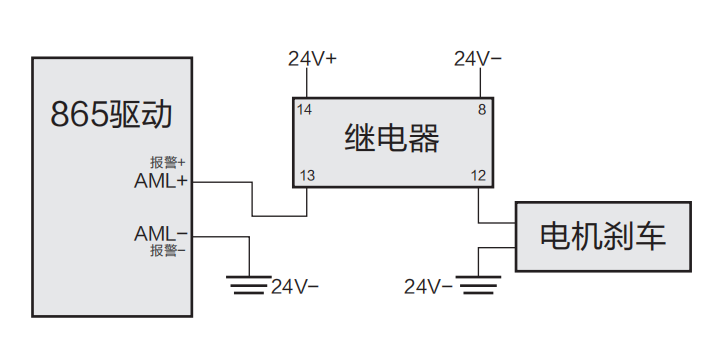

以伺服刹车电机接继电器为例 通常我们用到刹车电机 一般都是用在垂直运动场合,刹车电机未通电时, 电机处于锁死状态 电机轴不转 ,通电之后电机才能运转,我们可以设想一个场景 刹车电机在停止供电之后,电机内还是有一定的电量的 这一小部分电量 并不会让电机马上停止 会在运动一段时间 可能会造成电机的脱落 对电机本身的安全会有些影响 ,电机安装中间继电器 可以让电机马上处于锁死状态 对电机起到一个保护的作用;中间继电器的转换作用,可以把直流与交流、高压与低压分开 可以使电机不会因为电压过高烧毁电机 从而有效的起到保护电机的作用; 步进刹车电机接继电器的线路图
|
