伯朗特BRTIRUS1820A工业六轴机器人注塑机上下料机械臂项目书(AY)
2021年8月29日


设计目标与要求:

设计目标:使用机器人配合组装设备,实现机器人自动上下料,解决人工作业造成的操作繁琐,效率低,劳动强度大等问题。

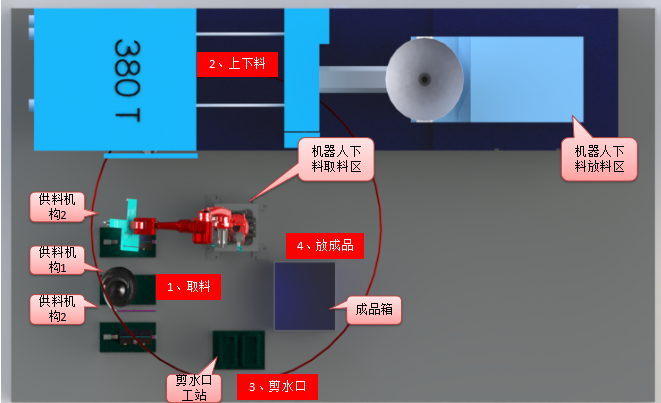

  本工作站是专业为贵司所订制,用于注塑机上下料。工作站主要由以下几部份构成:

(1)、1台机器人

(2)、2套供料机1

(3)、1套供料机构2

(4)、1套剪水口工站

(5)、1套定制夹具


供料机构2的机构及功能


1、由于零件直径大小由些许差异,所以换料前要根据零件的具体尺寸调节移动板的位置,位置调好号后

锁紧梅花螺母


2、将零件摆放在固定挡板与移动板之间的卡槽内


3、机器人取走一个工件,直线模组带动推块将工件往前推动一个工件的位移

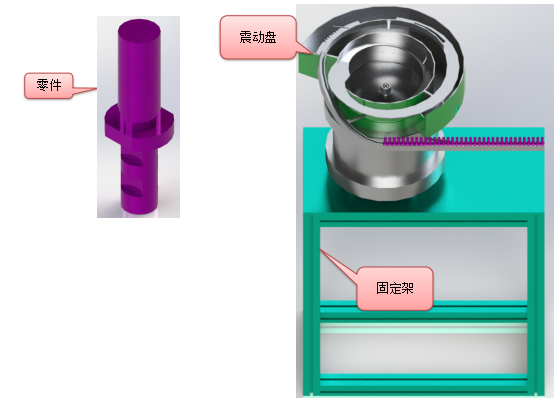

供料机构1的机构及功能


1、人工将工件放置到震动盘内即可

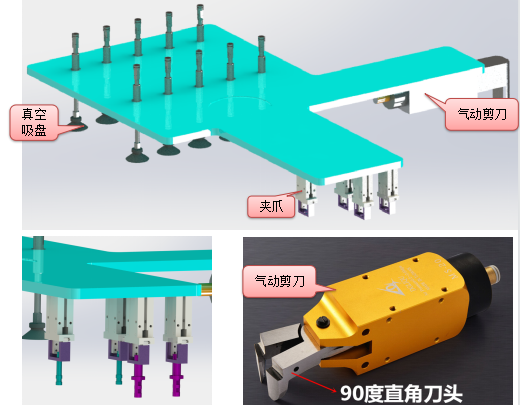

夹具的机构及功能


1、真空吸盘用于吸取成品


2、夹爪用于抓取工件,4个夹爪之间的间距与模具的穴位相同(减少放置时间)


3、气动剪刀用于剪水口

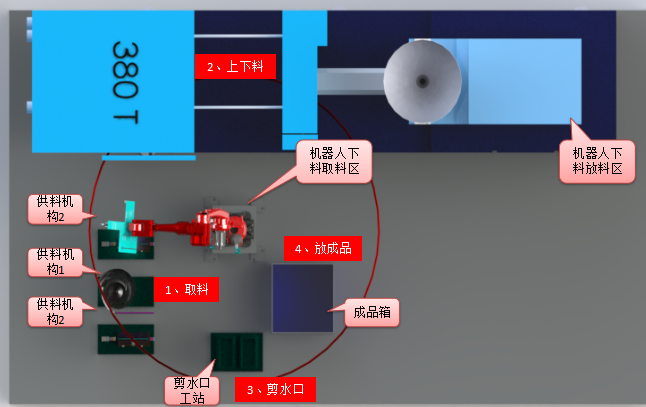

生产流程

1、人工先将供料机构1、2放满零件(供料机构2需40分种补一次料)

2、机器人抓取零件

3、机器人先将注塑机内部的成品取出,再将零件埋入

4、注塑机工作,同时机器人将成品放置到剪水口工站

5、机器人剪水口

6、机器人将剪完水口的成品放置到成品箱内(成品箱满后,人工换箱子)

7、周期:90S/1PCS(注塑机生产周期60s)

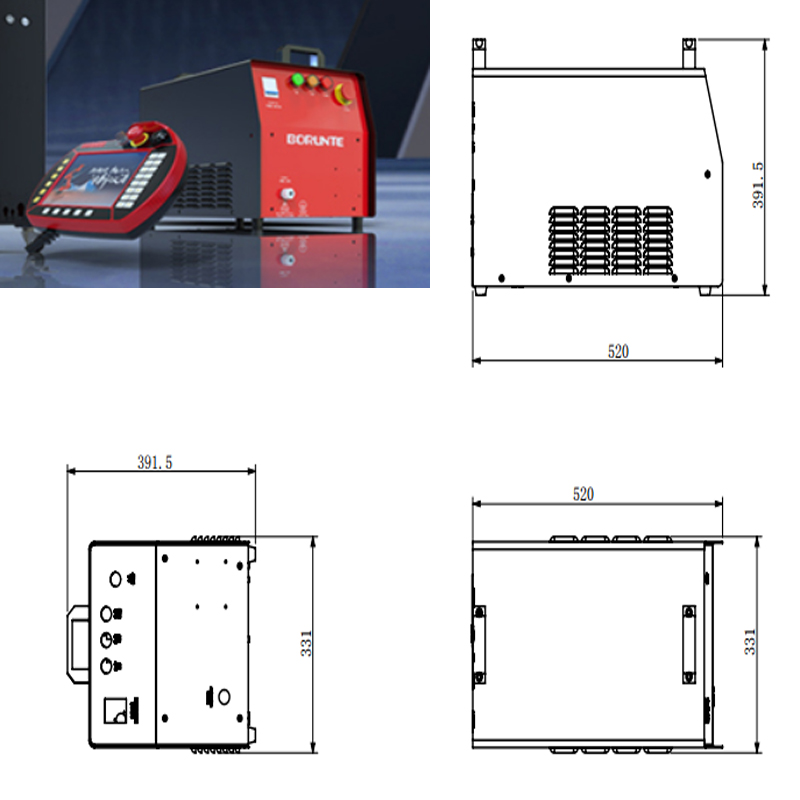

产品介绍
