CM35/40控制器与中间继电器怎么连接(XH)
2021年8月18日

场景:客户使用同步带模组配合通电磁铁实现抓取。需要电机运行前磁铁通电有磁后吸取物品,到达指定位置后磁铁无磁,物品掉落;

因吸取物品本身重量不足2KG,推荐客户使用45型同步带配合CM35控制器实现。因控制器需要控制磁铁的有磁和无磁,故需要中间继电器进行转接。本篇主要讲解一下CM35控制器怎么与磁铁链接。


如图为中间继电器;

信号线(白色线)需要接到控制器的输出口。在程序中选择输出指令控制信号的通断;

因客户配套的磁铁开关是24V控制,故输入电压为24V 。

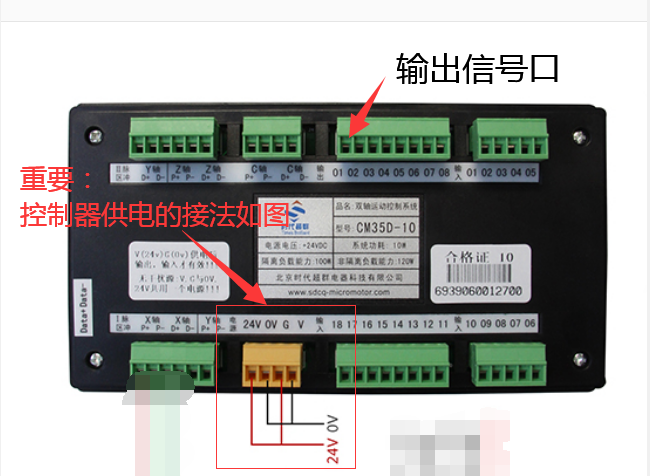

如图为控制器背面,一定要注意供电端子的接法;(因隔离供电,控制器的抗干扰能力较强)

联系方式:13520625494(微信同号);
