时代超群HBS57-XL数显闭环步进驱动器怎么外接报警信号(XH)
2021年6月16日


新一代 DSP 数字式步进闭环驱动器,采用先进的矢量型闭环控制技术, 彻底克服传统开环步进电机丢步的问题,并且显著提高步进电机的高速性能、 降低电机的发热程度和减小电机的振动,进一步的提升设备的工作速度和精度, 降低设备的能耗。此外,在电机出现连续过载时,驱动器会输出报警信号,具 有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 42 和57(60) 系列步进电机完全兼容,传统开环步进驱动方案可以做到无缝升级,相对于交 流伺服系统具有极高的成本优势。 本驱动器适合于各种中小型自动化设备和仪器,例如:线束加工机、激光 打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运 行平稳、高速度响应的设备中应用效果特佳。

本篇介绍一下输出报警信号;

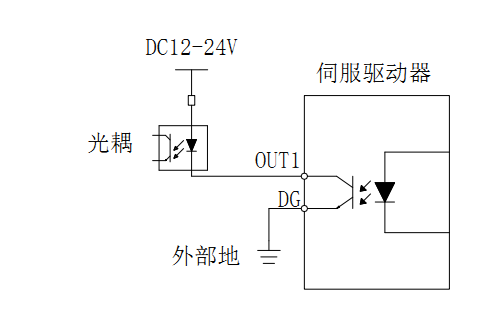

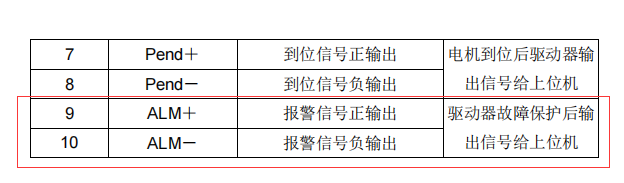

输出报警信号接线口为9号和10号;驱动器故障报警后可以输出信号给上位机;我们默认是正常是开路,报警以后就是短路,低阻的;

有的客户会反馈接了报警信号后信号无效,没有电压信号输出,那我们这款驱动器是漏极开路的电流,三极管,可以把它理解为一个开关,而两端是不带电的;

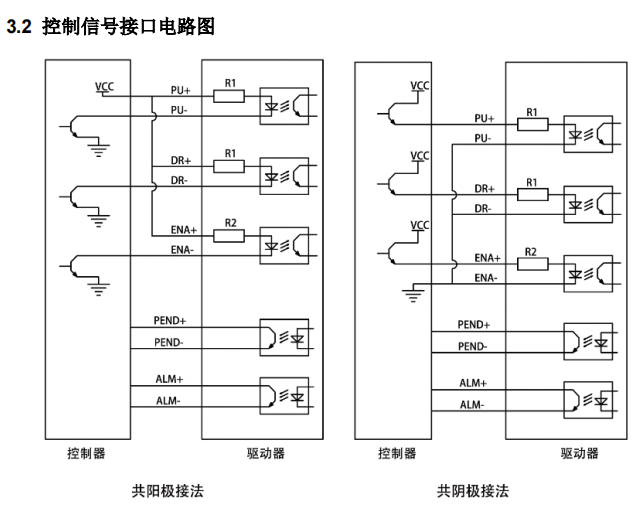

闭环步进驱动器的接线方法:


联系方式:13520625494(微信同号);
