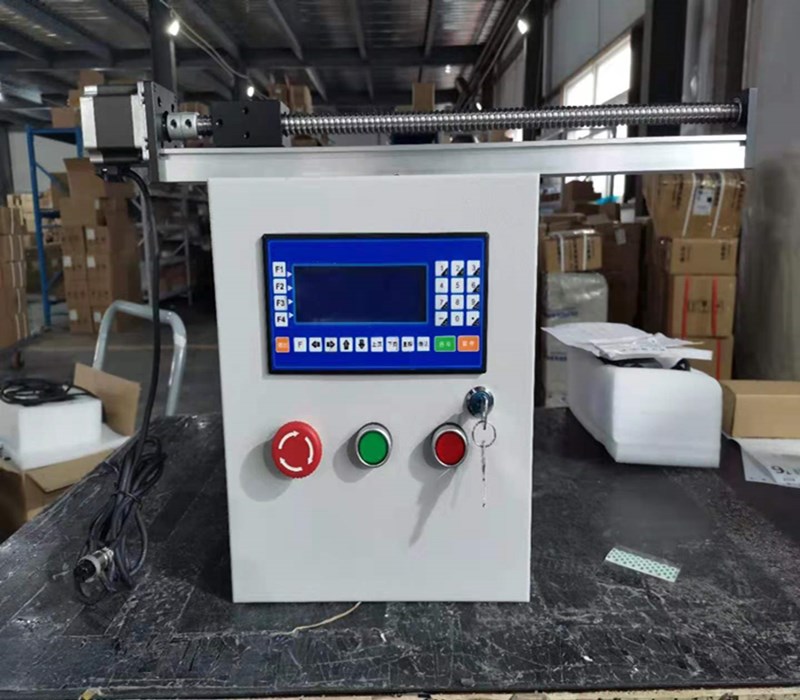

今天给大家介绍的是单轴步进系统配电柜如下图：

  面板控制器为CM35D-10单轴可编程控制器，18路输入8路输出，24V供电，三个标配按钮开关，分别是启动、急停、暂停。

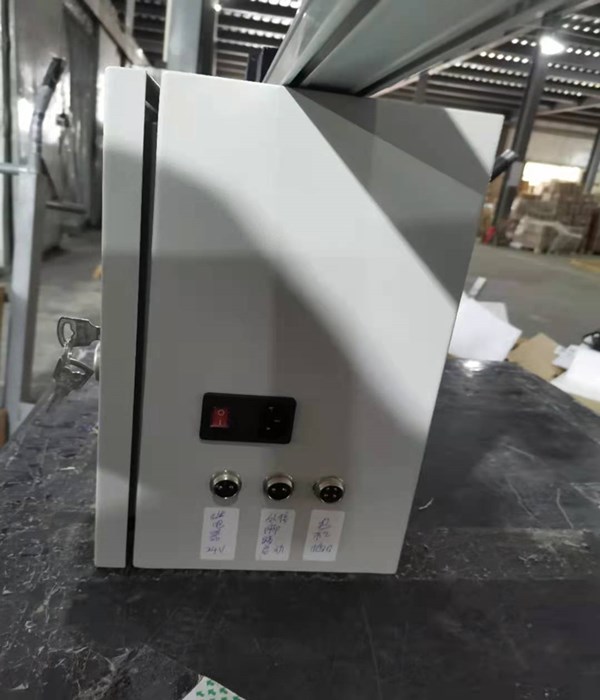

 驱动器为DM542，4A电流适配42/57/60步进电机，细分和电流可用拨码开关调节，电机用的是57-56机身1.2NM的步进电机，配的丝杠为CBX1605-400有效行程，侧面航插孔分别为控制电磁阀的24V输出信号、脚踏开关启动信号、电机接口。

  下面讲下客户用这套系统的用途，丝杠上装个焊枪，通过丝杠的移动来焊接工件，介绍一下程序的运行，首先丝杠是5mm螺距的，我们先把控制器分母改成5，这样在程序里输入多少mm丝杠就走多少mm，程序第一条焊枪打开，丝杠运行至工件焊接完成，焊枪关闭，丝杠快速回到原点位置。很简单的程序。如有需要的客户可联系我。
