伯朗特BRTIRWD1506A工业六轴机器人大型工件焊接机械臂项目书(AY)
2021年4月25日

设计目标与要求:

1.设计目标:使用机器人结合工作人员进行焊接作业,实现产品自动加工,

2.CT按照治具要求进行确定 。

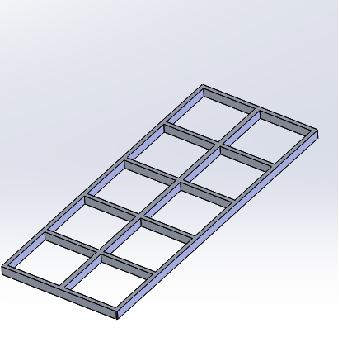

3. 工件尺寸


尺寸   3700x1500x50

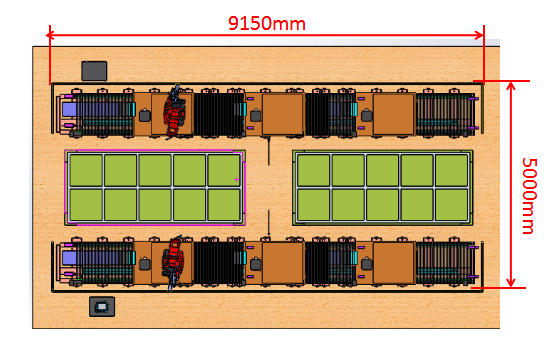

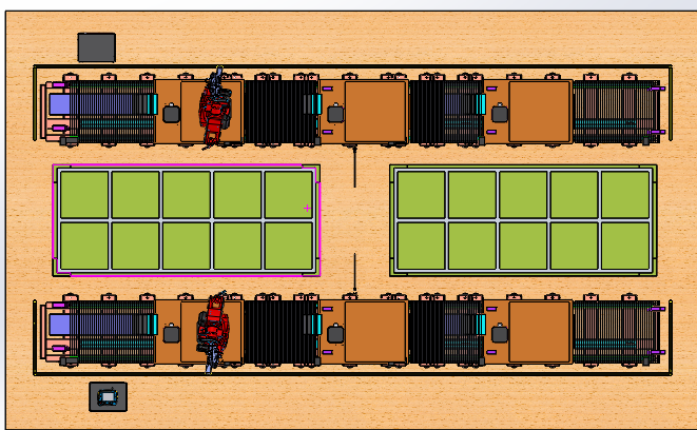

场地布局空间

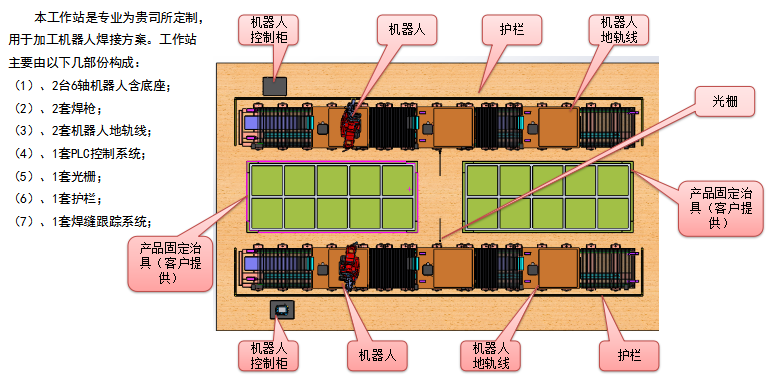

工作流程:

1.工作人员需要把产品放置在治具中.

2.1号机器人对2号进行作业.

3.2号作业完成,工作人取走产品.

4.机器人移动到3号位置进行作业.

5. 3号作业完成,工作人员取走产品.


机器人焊接区域全覆盖,底部工作时需要工作人员把产品翻面进行焊接。当2号区域完成作业,机器人进行3号区域作业,此时人工可以完成2号区域下料,并未焊接的工件放置在2号区域,依次循环。
