六轴工业机器人锉角方案项目书 工业机器人出方案流程
设计目标与要求:

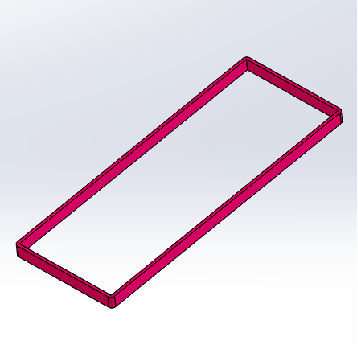

1.设计目标:使用机器人结合工作人员进行锉角作业,实现产品自动加工, 2.CT为30s/PCS,工作人员半个小时换料一次,停机换料小于5分钟。 3. 工件尺寸
尺寸 :285mmx108mmx12mm
本工作站是专业为贵司所定制,用于加工机器人锉角方案。工作站主要由以下几部份构成: (1)、1台6轴机器人含底座; (2)、2套上料机构; (3)、2套下料机构; (4)、1套抓取机构;

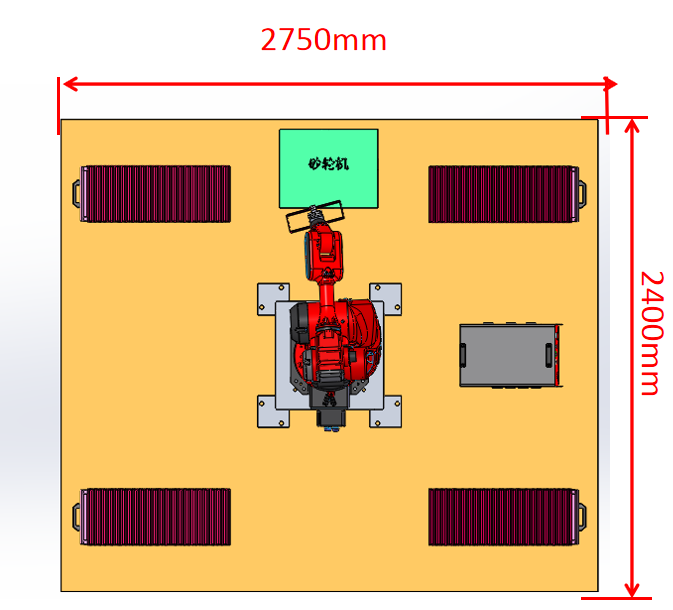

场地布局空间

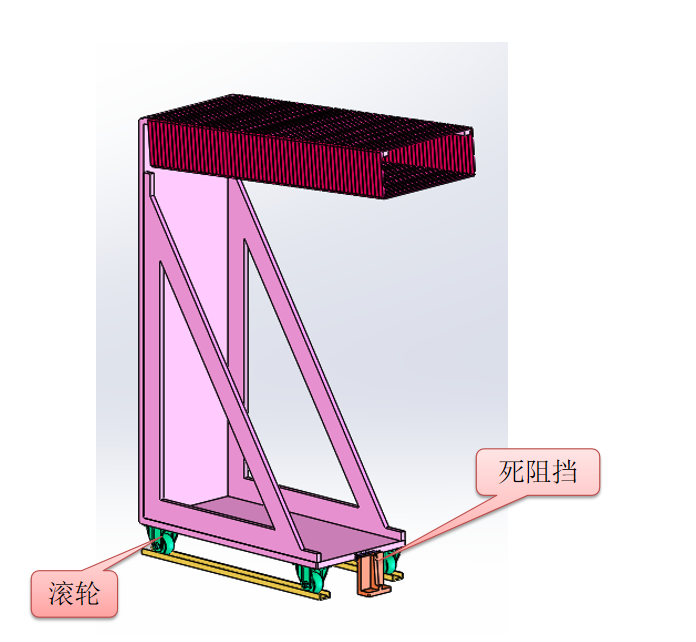

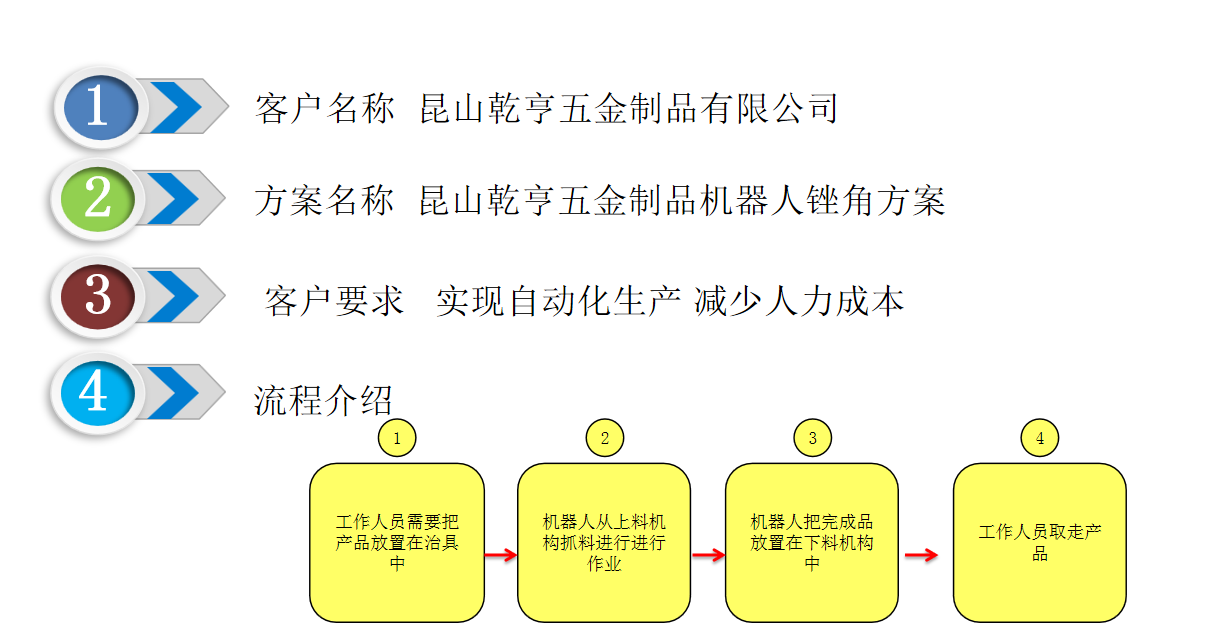

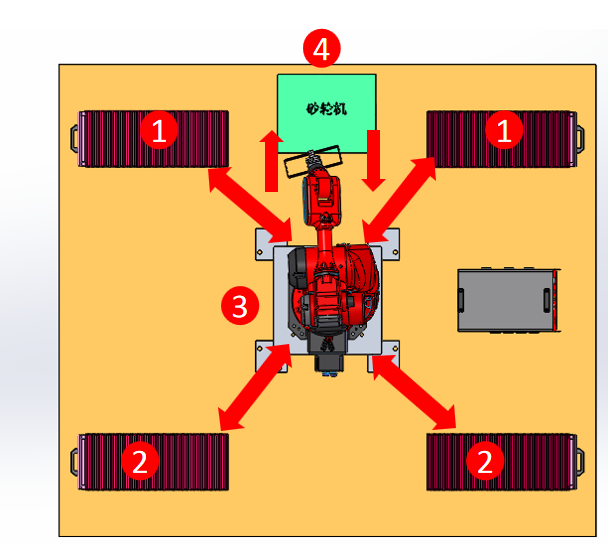

工作流程: 1.工作人员需要把产品放置在1号中. 2.3号机器人从1号抓料到4号中进行作业. 3.4号作业完成,1号机器人需要把完成品放入2号中 4. 2号作业完成,工作人员取走产品. 机器人: 1、采用6轴机器人BRTIRUS1510A ,臂展1500mm,负重10KG,能实现产品锉角等功能。 上料机构平台: 1、采用滚轮推拉方式上料。
改善前: 1、人员需求:2人进行作业。 2、工作环境:间隔时间短,积易疲劳 改善后: 1、人员需求:1人 2、工作环境:加工时人员无需进入加工区域,只需补料、取料,还可以兼顾其他工作 1.如蒙惠顾在正式设计之初,甲方必须提供现场布局图,以及产品的精确图纸和样品,
2.甲方保证产品零件尺寸的一致性,相关尺寸公差和型位公差保证在±2mm以内;
3.设备调试阶段甲方提供试机用产品50set以上作乙方调机用;
4.乙方在交付设备时提供使用说明书、易损件图纸、电器图纸等;
5.乙方负责培训甲方有相关技术基础的操作人员和维修人员。
■用户培训
提供在我司进行的针对现场操作人员的基本操作培训,提供针对设备维护人员的 机器人维修培训; ■现场培训 针对现场操作人员,提供在用户现场进行的为期一周的系统操作培训; ■现场陪产 系统正常运行后,我司派人到现场进行现场陪产,帮助客户熟练且稳定的使用生产线。 ■电话支持 用户出现机器人故障问题后可及时得到我司的电话支持。 ■现场维修 在接到客户报修电话后会尽快赶到现场,为客户及时解决机器人故障问题。 ■现场支持 将定期安排工程师到访,现场进行技术支持和交流。 ■备件服务
