丝杆步进电机工作原理(LDY)
2021年1月26日

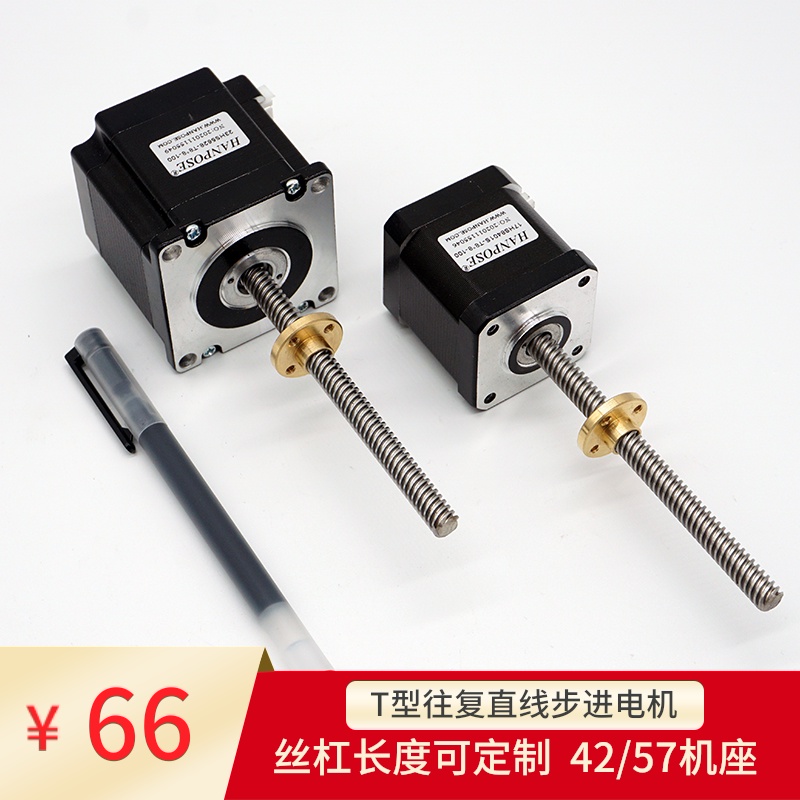

丝杆步进电机工作原理


丝杆歩进电机在设备上很常见,应用广泛,但是具体的工作原理很多人不太理解,下面由歩进电机厂家技术整理资料如下:

  丝杆步进电机的工作原理:

  丝杆步进电机的转子为永磁体,当电流流过定子绕组时,定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度,使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度。转子也随着该磁场转一个角度。每输入一个电脉冲,电动机转动一个角度前进一步。

  丝杆步进电机输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。改变绕组通电的顺序,电机就会反转。所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

  丝杆步进电机控制系统运行方式:

  采用一根螺杆和螺母相啮合,采取某种方法防止螺杆螺母相对转动,从而使螺杆轴向移动。


  有两种实现这种转化的方式:

  第一种是在电机内置一个带内螺纹的转子,以转子的内螺纹和螺杆相啮合而实现线性运动;

  第二种是以螺杆作为电机出轴,在电机外部通过一个外部驱动螺母和螺杆相啮合从而实现直线运动。

  这样做的结果是大大简化了设计,使得在许多应用领域中能够在不安装外部机械联动装置的情况下直接使用直线步进电机进行精密的线性运动。
