伯朗特机器人机械臂焊接平面挡板方案书(WHC)
2021年1月16日



工件名称:80公里工程档板

产品实物:无

材质:SGCC   1.2*1220*2830

             SGCC   3.0*1220*2500

             SPHC   8.0*1220*3350

            镀锌方通  40*40*2.5



 对被焊工件的要求

工件误差:包含精度误差、位置误差、焊缝间隙误差。

工件焊缝周围10mm内不能有影响焊接质量的油、水分和氧化皮。

工件的尺寸偏差不能超过 ±0.5mm。

不同工件在夹具定位后焊缝位置度重复定位偏差不超过 ±0.5mm。

对接焊缝间隙小于0.5mm,大于0.5需人工打底。


设计目标:

         此专机设计实现了人工上下料,机器人自动化焊接,解决人工作业造成的操作繁琐,效率 低,劳动强度大等问题。实现了连续、高效、高质量的自动化功能。


 设计要求:

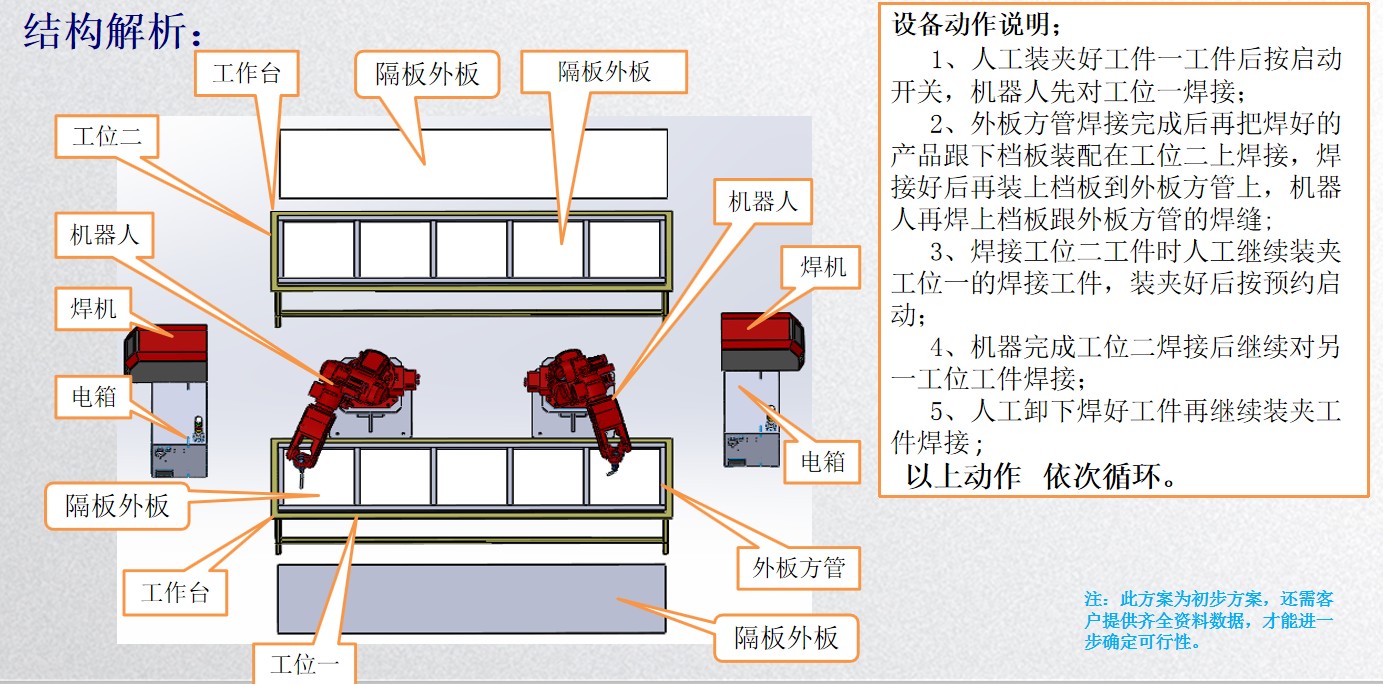

       外板方管与挡板组件焊接放置工件台固定焊接,设置两工位,实现对两工位产品交替焊       接。
