六轴工业机器人铝合金门窗组装方案

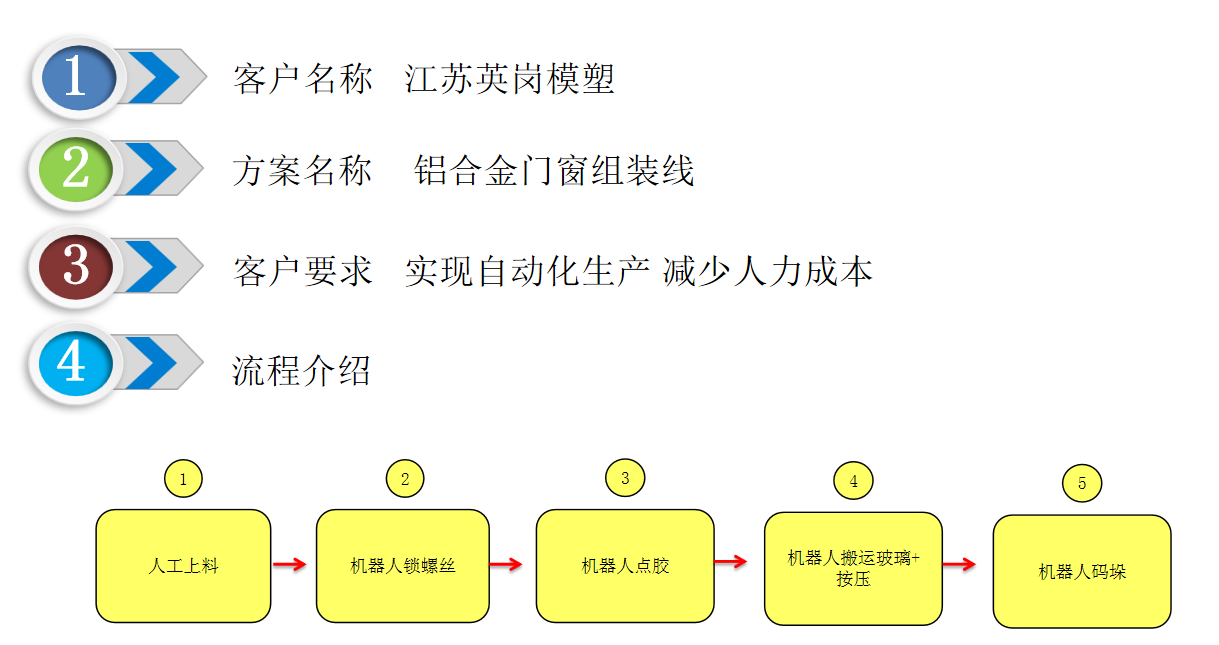

工业机器人出方案流程

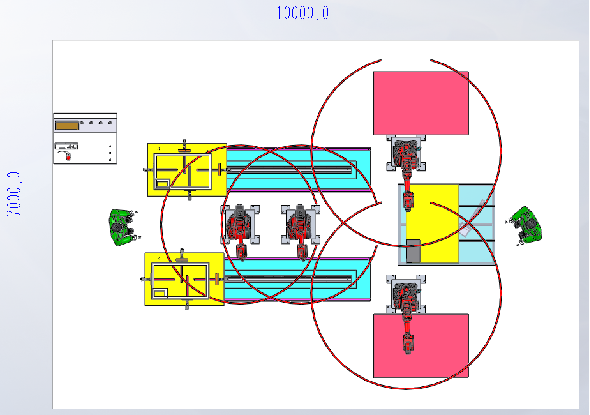

设计目标与要求: 设计目标:使用机器人代替人工,实现机器人锁螺丝、搬运、点胶、码垛,解决人工作业造成的操作繁琐,效率低,劳动强度大等问题。 场地面积需求:
本工作站是专业为贵司所订制,用于组装。工作站主要由以下几部份构成: (1)、4台机器人 (2)、2套输送台 (3)、1套PLC控制系统 (4)、1套控制台 (5)、1套玻璃上料台(含检测系统) (6)、1套锁螺丝系统 (7)、1套点胶系统 (8)、2套搬运夹具

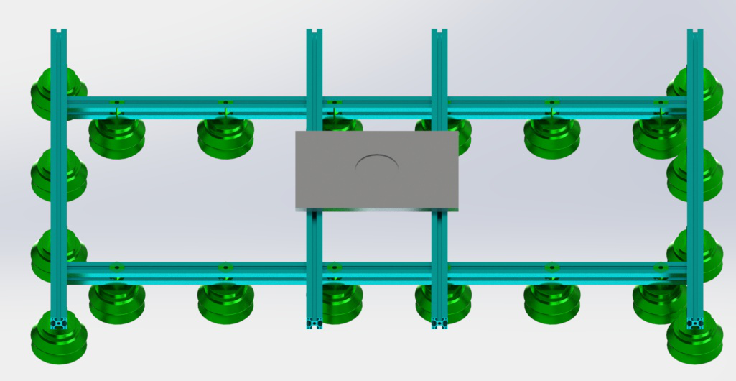

搬运治具
1、治具中的每一个吸盘位置均可调整 2、更换产品时,整条组装线只需调整吸盘位置即可
工作流程 1、人工将物料预组装好放置到A1\A2工位 2、启动程序 3、输送台将工件分别输送到A2与B2工位 4、机器人2锁螺丝(A2与B2交替工作) 5、锁好螺丝以后,输送台将工件输送到A3与B3工位 6、人工将玻璃放置到玻璃上料台上,检测系统工作完成后,机械手4将玻璃搬运到A3工位,机器人3将玻璃搬运到B3工位,按压并震动 7、按压完成后,机器人3将B3工位成品搬运到B4,机器人4将A3工位成品搬运到A4
动作分析说明
1.采用中心定位,四边安装的是直线模组,电机自动调节范围在200*300-700*1100,为提高快速定位,程序设置时,只将范围比要作业的物料大50mm(便于人工放置即可)
2.A和B工位,可做相同物料,也可做不同物料
3.A4工位和B4工位码垛,3号机器人对应B4工位,4号机器人对应A4工位(由于行程问题无法使用一台机器人共用搬运)
1.如蒙惠顾在正式设计之初,甲方必须提供现场设备准确尺寸和布局图,以及产品的精确图纸和样品,
2.甲方保证产品零件尺寸的一致性,相关尺寸公差和型位公差保证在±2mm以内;
3.设备调试阶段甲方提供试机用产品50set以上作乙方调机用;
4.乙方在交付设备时提供使用说明书、易损件图纸、电器图纸等;
5.乙方负责培训甲方有相关技术基础的操作人员和维修人员。 售后标准 ■用户培训 提供在我司进行的针对现场操作人员的基本操作培训,提供针对设备维护人员的 机器人维修培训; ■现场培训 针对现场操作人员,提供在用户现场进行的为期一周的系统操作培训; ■现场陪产 系统正常运行后,我司派人到现场进行现场陪产,帮助客户熟练且稳定的使用生产线。 ■电话支持 用户出现机器人故障问题后可及时得到我司的电话支持。 ■现场维修 在接到客户报修电话后会尽快赶到现场,为客户及时解决机器人故障问题。 ■现场支持 将定期安排工程师到访,现场进行技术支持和交流。 ■备件服务
