推荐一款无刷驱动器ZM-6610m(zd)
2021年1月8日

本驱动器使用****的电机电流精确检测技术、有感无刷电机自测速、有感无刷电机转动位置检测、再生电流恒电流制动(或称刹车)技术和强大的 PID 调节技术可****地控制电机平稳正反转、换向及制动,输出电流实时调控防止过流,精准控制电机转速和转动位置,电机响应时间短且反冲力小。

支持电压 9V~60V,额定输出电流 10A
支持占空比调速(调压)、转矩控制(稳流)、速度闭环控制(稳速)、位置闭环控制(角度、距离控制)多种调速方式
支持电位器、模拟信号、逻辑电平、开关量、PWM、频率、脉冲、RS485 多种输入信号
支持模拟信号电压范围配置与逻辑电平电压配置,模拟信号可支持 0~3.3/5/10V 等电压范围,逻辑电平可支持
0/3.3/5/12/24V 等电压;支持模拟信号线性度调整与逻辑电平阈值配置

支持 RS485 多机通讯,支持 MODBUS-RTU 通讯协议,方便多种控制器(PLC)通讯控制,支持通讯中断停机保护

支持加减速缓冲时间与加减速加速度控制,可在指定行程内自动加减速并精确定位
电机电流 PID 调节控制,电流控制精度 0.1A,最大启动/负载电流、制动(刹车)电流可分别配置;支持电机过载和堵转限流,防止过流损坏电机
内置大功率刹车电阻可提供 6A 持续刹车电流
支持电机相序学习、霍尔错误保护
支持电机正反转限位,可外接两个限位开关分别对正转和反转限位
支持电机转速测量,支持电机堵转检测/堵转限位停转
支持故障报警
18kHz PWM 频率,电机调速无 PWM 嚣叫声
极小的 PWM 死区,仅 0.5usPWM 有效范围 0.1%~****
全部接口 ESD 防护,可适应复杂的现场环境
使用 ARM Cortex-M3@72MHz 处理器

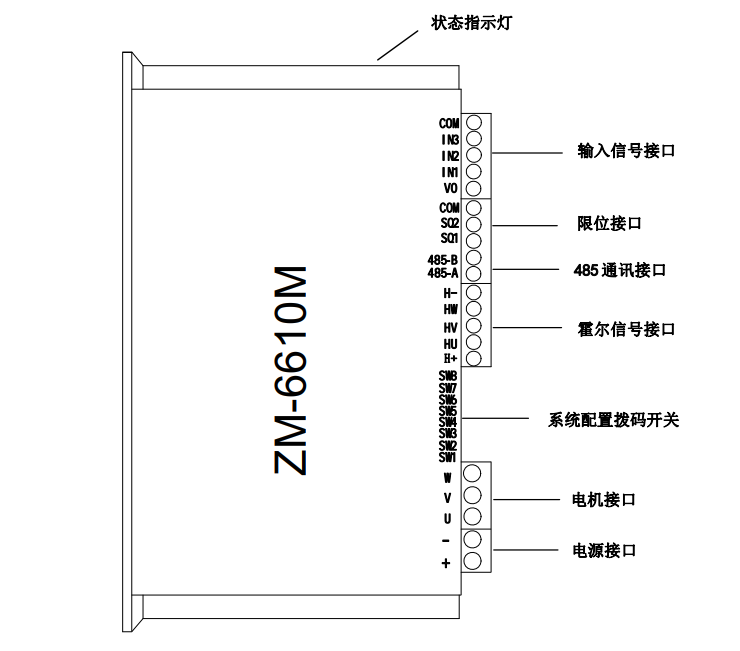

接口定义


实物拍摄:



联系人:赵工 17698904995 微信同号
