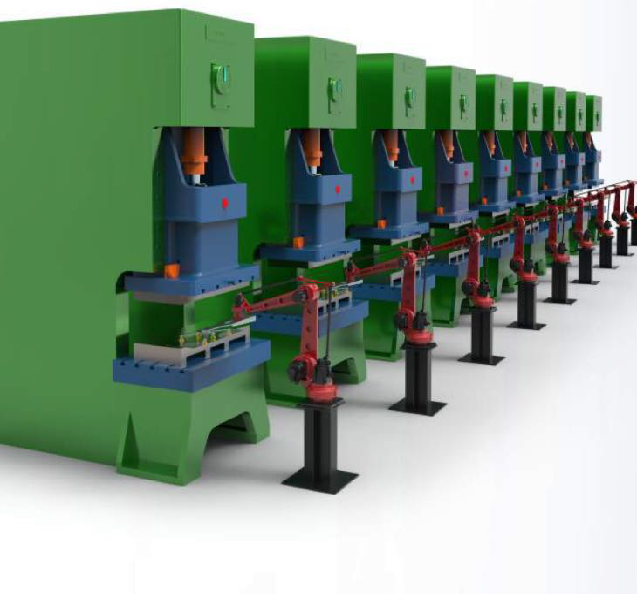

冲压四轴机器人培训资料 BRTIRPZ1508A 四轴冲压机器人 针对五金冲压应用而开发的四轴冲压机器人,其最大负载可达8kg,拥有1500mm臂展。采用轻量式手臂设计,机械结构紧凑、简洁,在高速运动状态下,满足柔性化生产需要。 防护等级高——IP 54,防尘防水 精度高——重复定位精度± 0.05 mm 现场安装示意图
机器人主要负责将原料取出放入冲入冲床冲压,再将半成品件取出放入下一冲床继续成型,代替人工往返重复,不间歇的工作 机器人联机设置

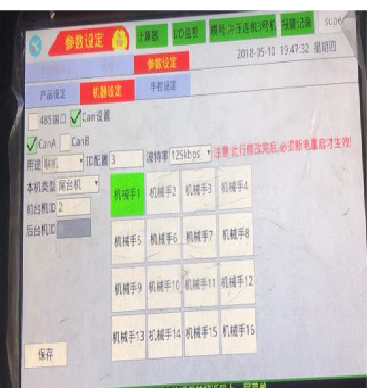

多台机器人联机时需要相互约束,目前我们是通过机器人内部通讯的方式来实现 首台机,尾台机选用CanA端口,中间机选用CanB 端口,设置方式如下图

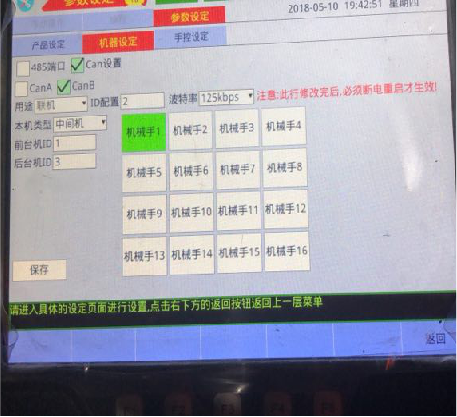

首台机 中间机 尾台机
机器人主板通讯端口连接,首机,尾机选用Can A 端口,中间机选用Can B端口 选用三芯带屏蔽的电缆线分别连接L H G三端口并联
通讯连线如图 技术工程师电话 齐工 17710064132 微信同号
