CM40单轴控制丝杆往复运动配输出 ![O1CN01hw6I6j1fRsQx5zEl9_!!2206844924004.png O1CN01hw6I6j1fRsQx5zEl9_!!2206844924004.png](/ueditor/asp/upload/image/20201124/16062098966753919.png)
CM40L系列是基于新 CM35L系列升级软硬件推出的新产品,3.5 寸彩屏显示,支持 485通信,中英文切换,编码器输入,上位机下载, 系统具有高可靠性,高精度,噪音小,操作简单等特点。 ![20.jpg 20.jpg](/ueditor/asp/upload/image/20201124/16062100012312284.jpg)
主要功能 自动:实际运行、空运行、单步运行、终止程序 手动:高速、点动、程序零、手动输出 程序:编辑、新建、保存 参数:控制、速度、厂值、用户、密码 IO:系统、手动、实入、设入、输出 外部手动:外接大按钮控制电机正反转,启动、暂停、报警、 急停等

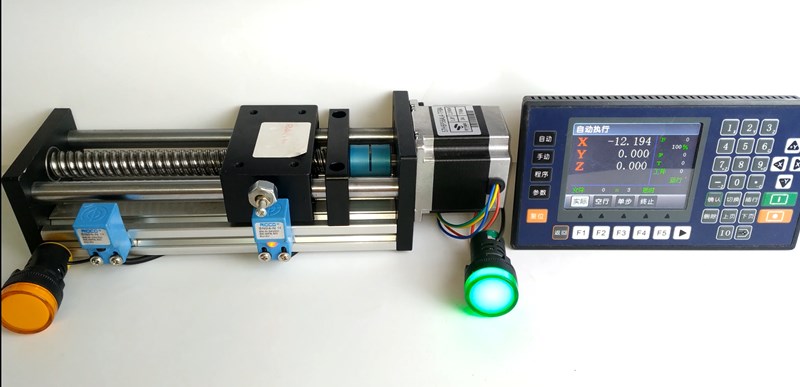

![21.jpg 21.jpg](/ueditor/asp/upload/image/20201124/16062102424760175.jpg)

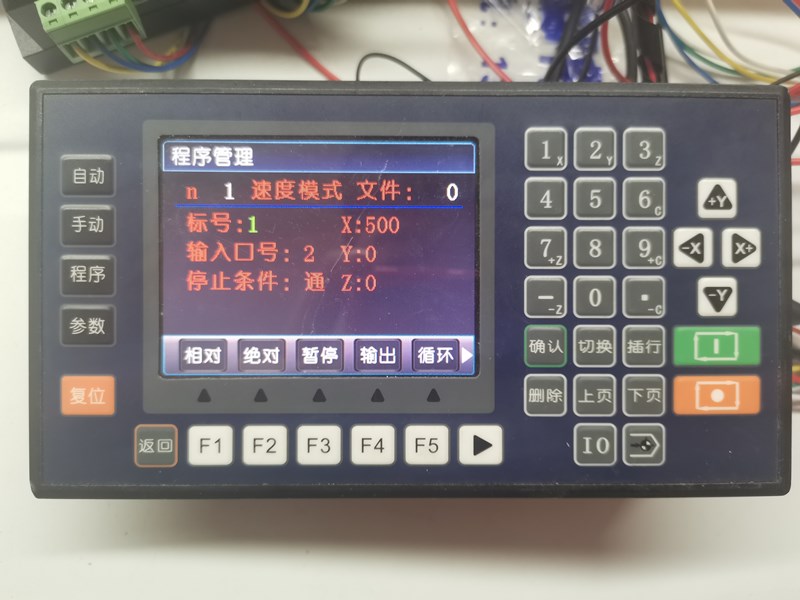

介绍一下导轨往复运动如何进行编程: 程序1:速度模式,停止条件是接近开关感应信号,输入口号2,F值编辑速度指令,标号1. ![1.jpg 1.jpg](/ueditor/asp/upload/image/20201124/16062103388748762.jpg)
程序2:输出1,状态通,指示灯亮 ![2.jpg 2.jpg](/ueditor/asp/upload/image/20201124/16062104315590193.jpg)

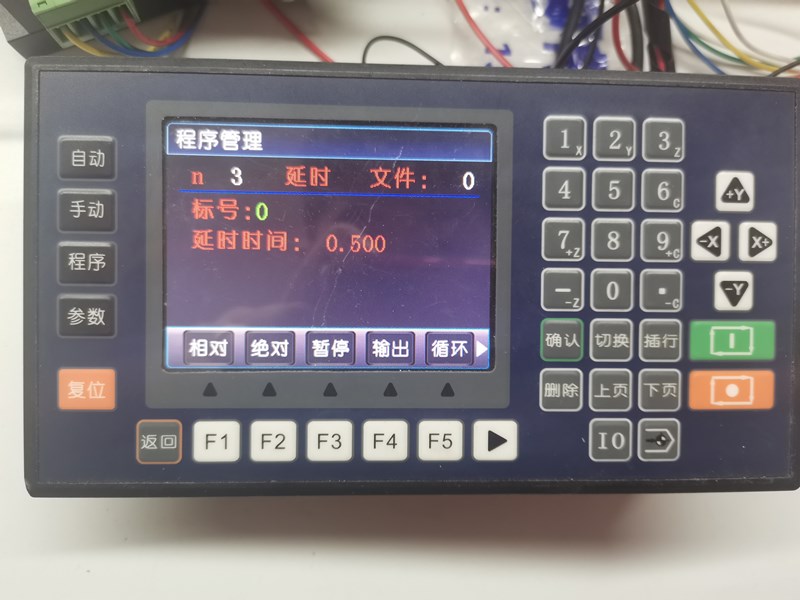

程序3:延时,输出时间0.5秒。 ![3.jpg 3.jpg](/ueditor/asp/upload/image/20201124/16062105019202086.jpg)

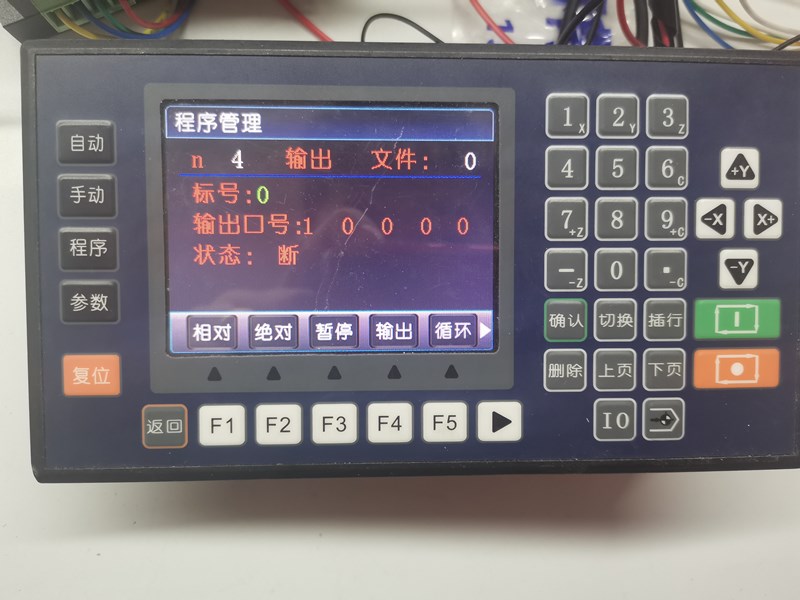

程序4:输出1,状态断,指示灯灭。 ![4.jpg 4.jpg](/ueditor/asp/upload/image/20201124/16062105721971433.jpg)

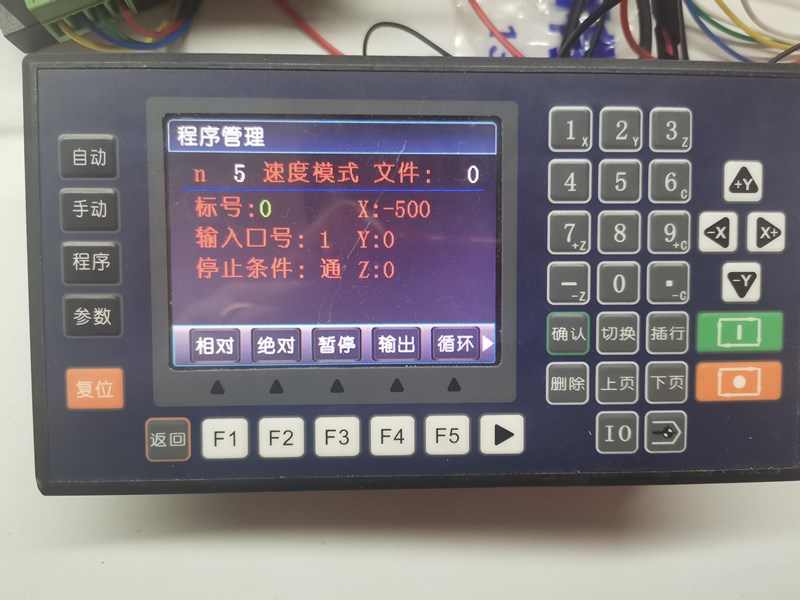

程序5:速度模式,停止条件是接近开关感应信号,输入口号1,F值编辑速度指令。 ![5.jpg 5.jpg](/ueditor/asp/upload/image/20201124/16062106566434629.jpg)
程序6:输出2,状态通,指示灯亮。 ![6.jpg 6.jpg](/ueditor/asp/upload/image/20201124/16062109142226453.jpg)

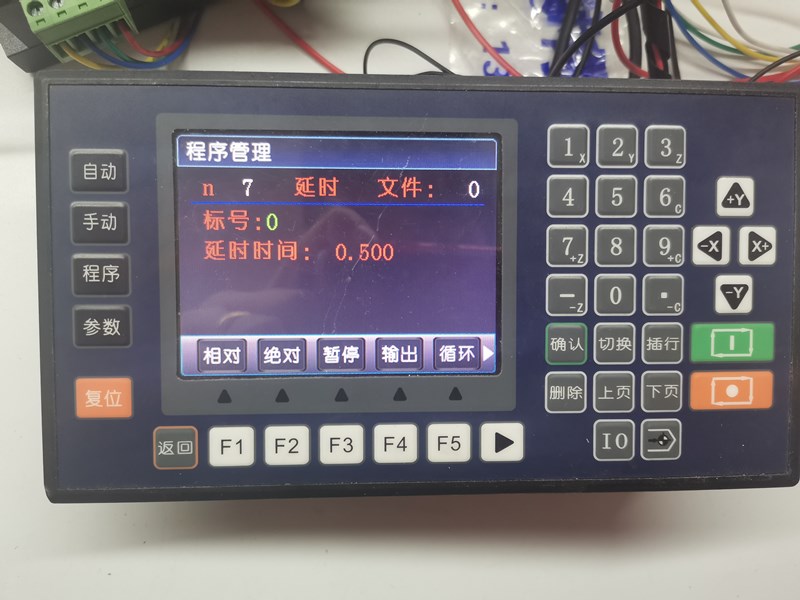

程序7:延时,输出时间0.5秒。 ![7.jpg 7.jpg](/ueditor/asp/upload/image/20201124/16062109913198331.jpg)

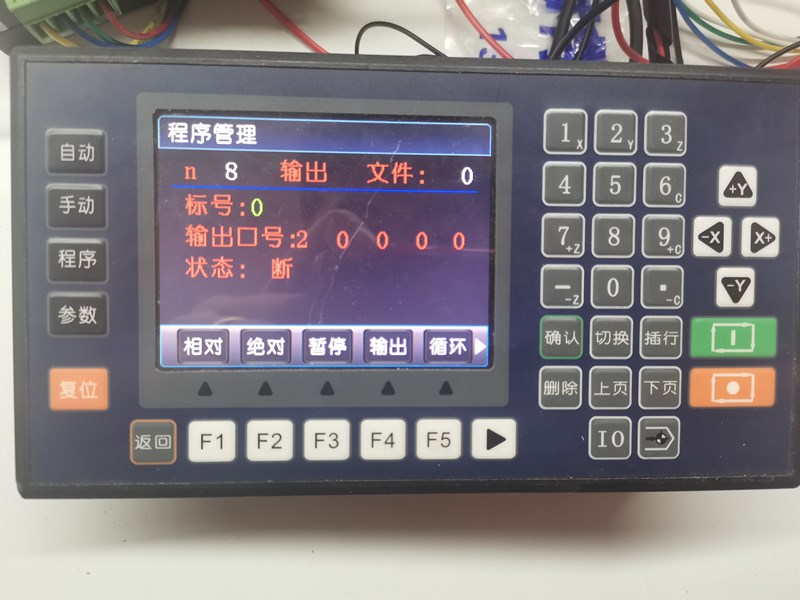

程序8:输出2,状态断,指示灯灭。 ![8.jpg 8.jpg](/ueditor/asp/upload/image/20201124/16062110523409818.jpg)
程序9:****跳转,目的标号1。 ![9.jpg 9.jpg](/ueditor/asp/upload/image/20201124/16062111987581327.jpg)

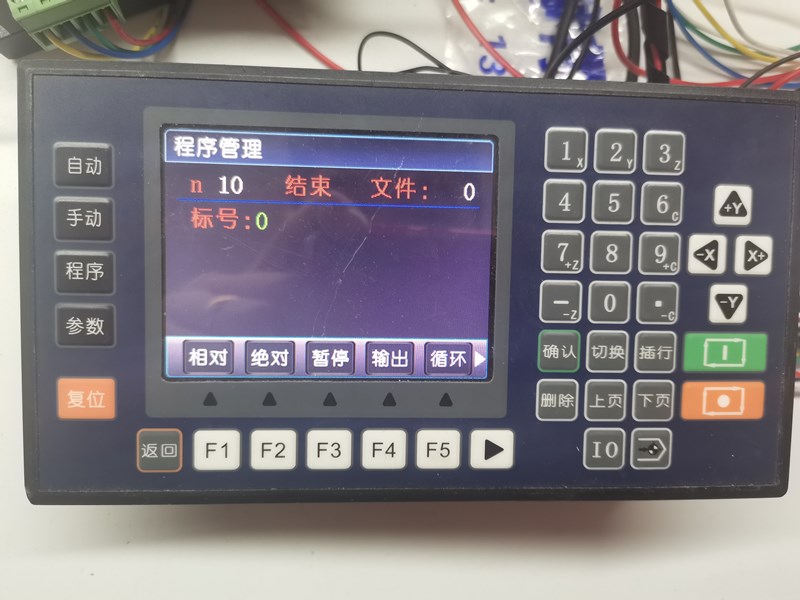

程序10:结束。 ![10.jpg 10.jpg](/ueditor/asp/upload/image/20201124/16062113118947065.jpg)
