对于步进电机而言，扭矩是较为重要的参数指标，在选购步进电机时一般会先确定所需的扭矩，与扭矩有关系的就是电机的尺寸了，通常情况下，扭矩越大电机尺寸就越大。电机尺寸又关系到电机的安装空间，如果要装配减速机、导轨灯，一定要清楚电机的尺寸。今天为大家讲讲如何查看电机的尺寸图。
以时代超群57HBP80AL4为例，看看电机的尺寸

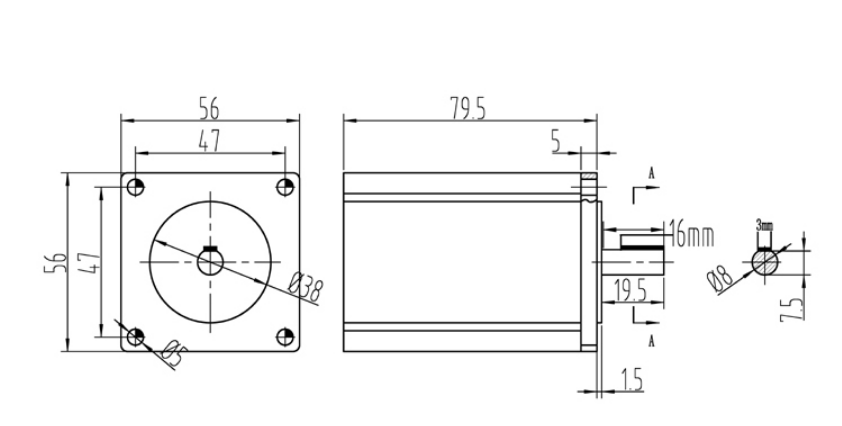

上图就是电机的尺寸图了，这么多尺寸的专业名词叫什么呢？ 1、法兰-电机安装法兰的长度，56mmX56mm 2、孔距-电机法兰盘上安装孔的距离，47mm 3、通孔孔径-连接传动设备的孔径，Φ5mm 4、止口-为了便于定位，在法兰盘上加工的凸台，38mm
5、机身长：电机机身长度，79.5mm 6、出轴长：19.5mm+1.5mm 7、键槽：3mmX16mm 8、轴径：8mm
电机尺寸即为
