今天给大家讲的是单周伺服配电柜手动信号控制和外部信号控制如下图：

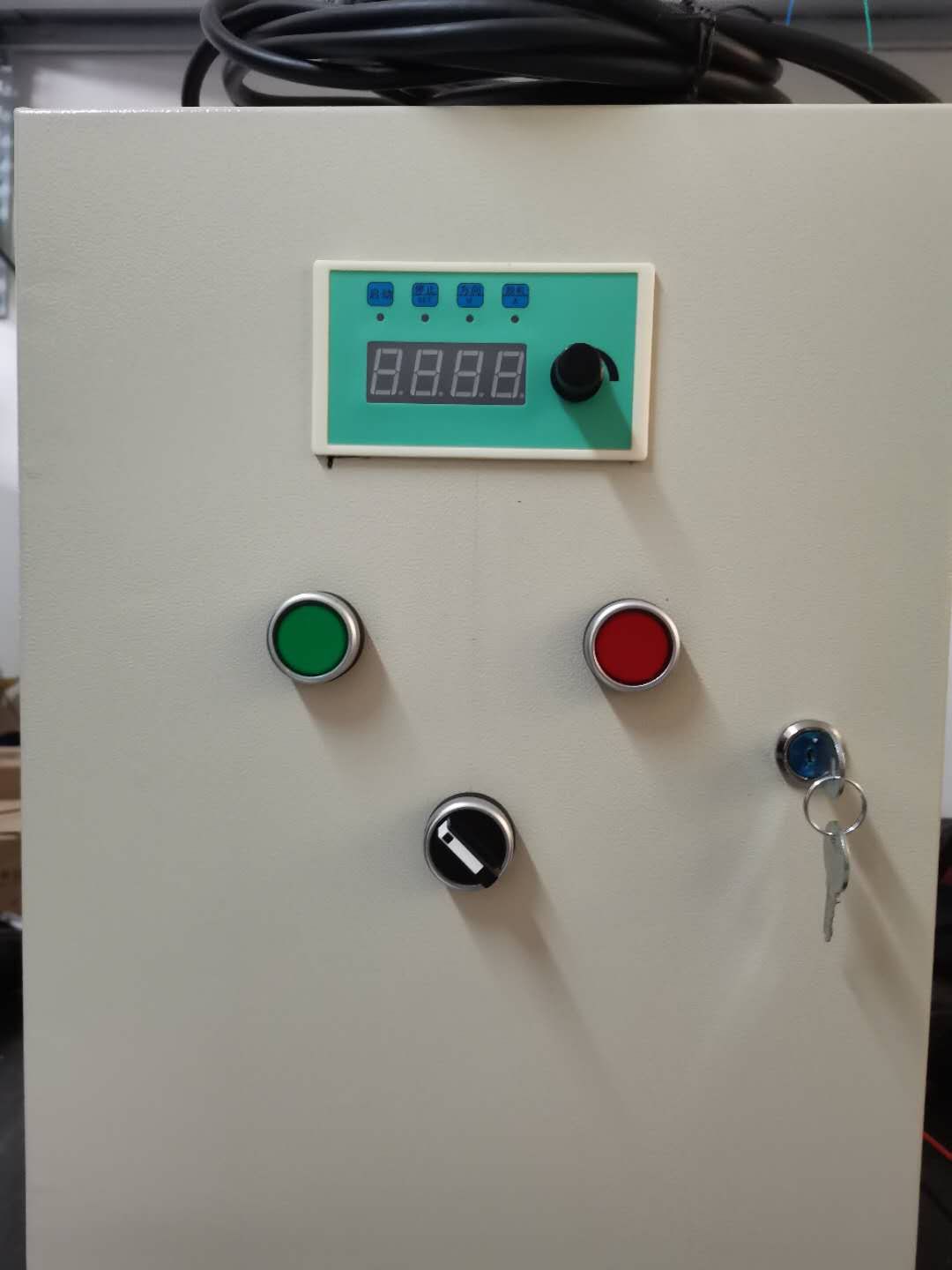

  首先这个配电箱的规格是300长200宽400高。面板配的是CS10-3单轴步进伺服控制器，24V供电，可外接启动、暂停、正反转、可定长控制、往返控制连续控制、定时速度控制，面板外接了两个按钮开关和一个两档自锁开关，两个按钮一个启动一个暂停，两档自锁是控制电机的手动模式控制和外部信号控制。

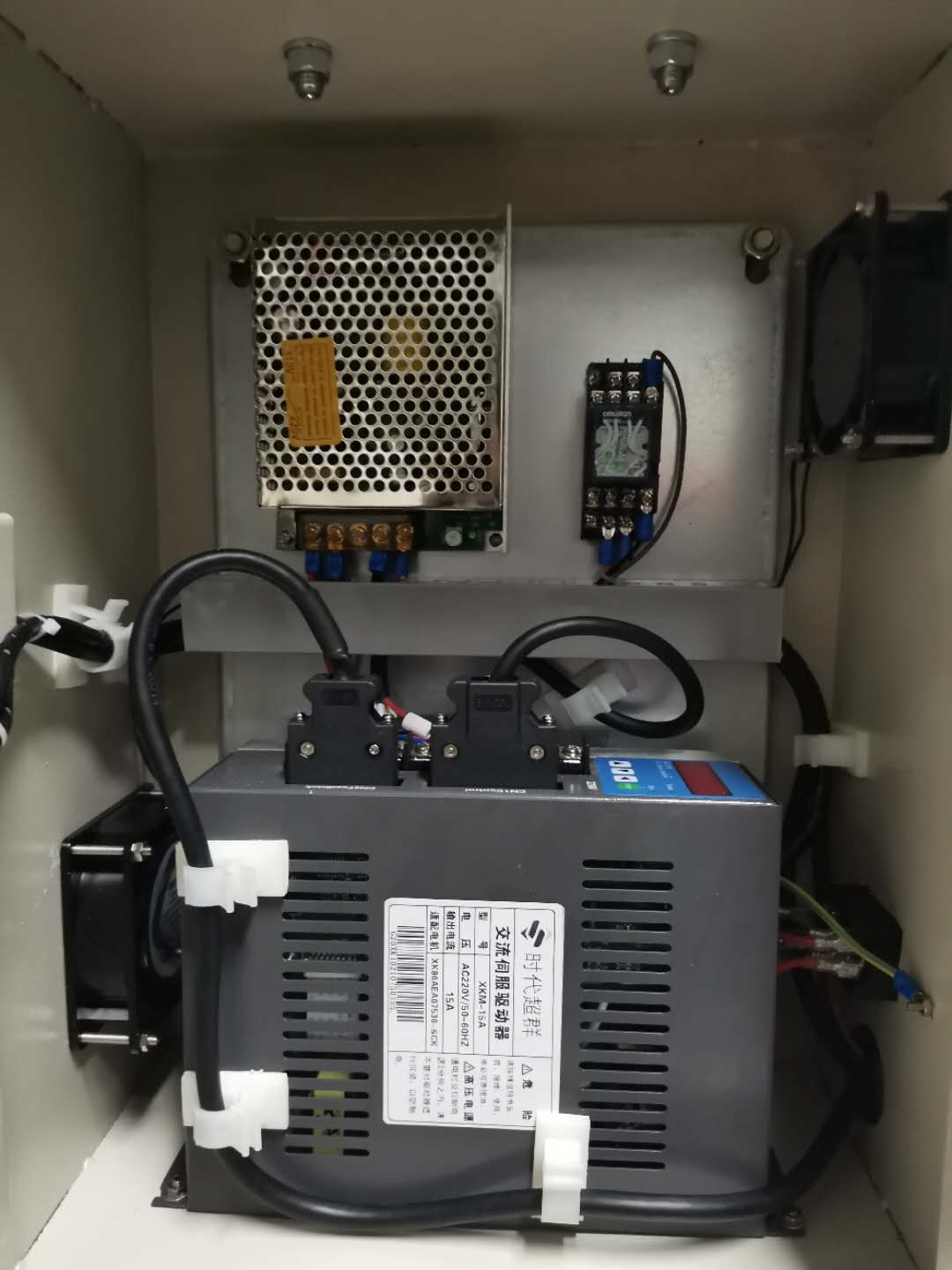

  电源选择的时一个60W-24V的直流电源只要是给控制器供电，15A的驱动器配套60法兰600W的电机1.91NM，220V供电，一个继电器，继电器甩出来两根线主要就是接受外部信号的，客户要求外部给一个24V的信号通过继电器的吸合实现电机的启动，控制面板上的两档自锁开关往右搬就是接受外部信号电机启动，按停止按钮停止或外部信号断停止，两档开关往左搬就是手动控制电机的启动和停止。
