如果判断无刷电机是几对极的,需要配备要素:直流无刷电机1个,直流无刷电机驱动器1个,万用表1个。如下图
首先我们把电机的线接好,把万用表调到20V,把万用表的黑表笔放到(H-)上,把万用表的红表笔放到直流无刷驱动器的(HU,HV ,HW)任意一个霍尔信号上,现在我的在电机轴的起始位置做个标记,把无刷驱动器的调速旋钮调到最小,这时我们拧动电机轴,并观察,万用表的变化,看看拧到起始点,万用表的(0-5V)(5-0V)拨动几次,最后拨动几次就是几对极的电机。如下图所示:

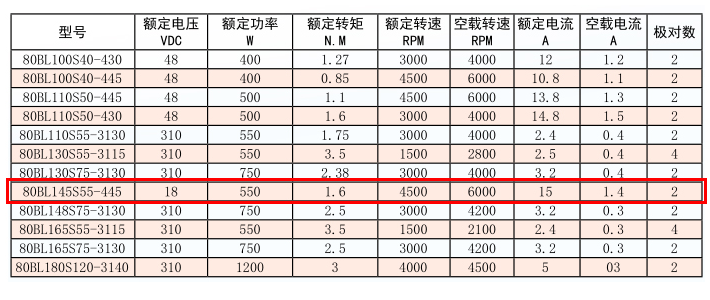

以下是80无刷电机的参数表:
