时代超群 ZDM-3722配我们的86系列高压闭环抖动调节刚性(wwl)
2020年4月8日

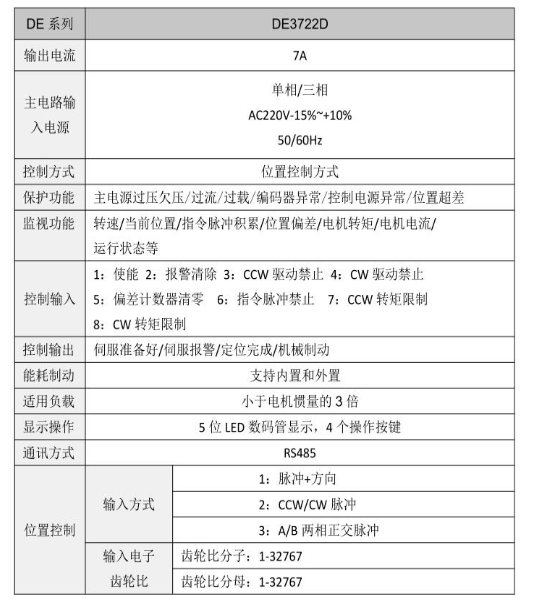

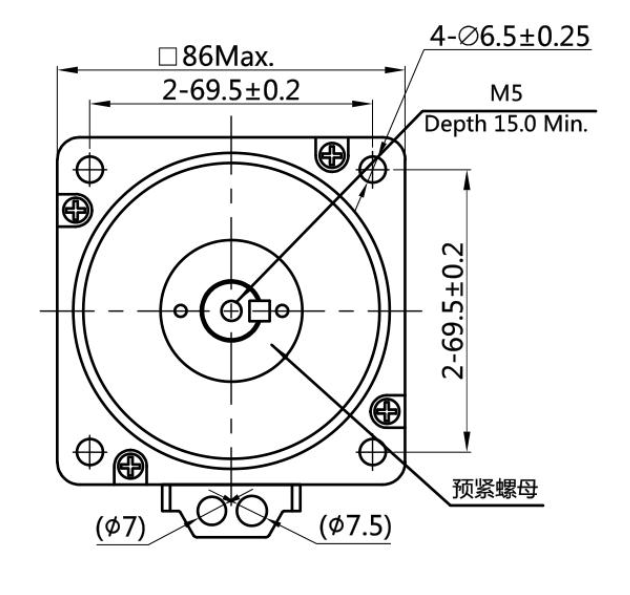

时代超群生产的高压闭环电机86ECP150AL3H-TK0S搭配ZDM-3722高压闭环驱动器。有的客户会出现这种情况,电机抖动,而且噪音很大,这是因为刚性不匹配的原因造成的,下面教大家如何去解决这个问题。

我们需要调这几个数值:

1.   P4-3  是电机匹配电流。T0是TA   30是3A       P4-3改成30

2.  PA-05 是速度环增益                        把PA-05改成332

3.  PA-09  是位置环增益                        PA-09改40

4 . P4-0 是电流环增益                           P4-0改成461


这些参数改完以后,基本就能解决抖动、噪音大的问题了。















联系人:王工:13581640207(微信同号)QQ:724864963
