交流220V供电1.5KW110无刷电机与驱动器 ZM-BL2210F接线图（WWL）
2020年3月19日

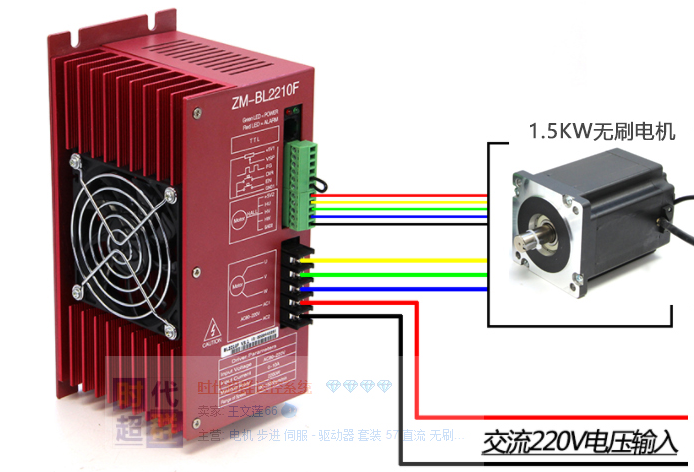

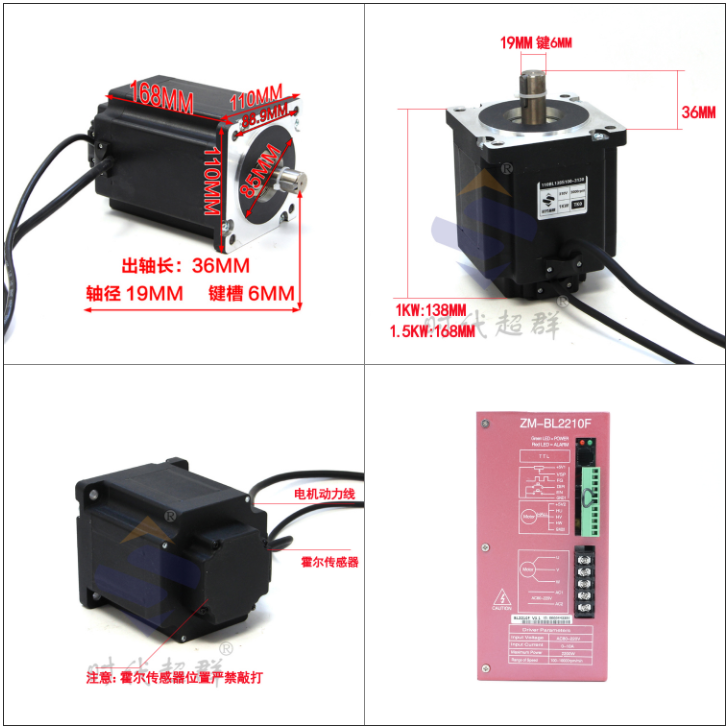

时代超群110无刷电机:110BL168S150-3130TKA,安装法兰110MM、功率1500W、额定转速3000转/分钟，扭力4.8NM,轴径19MM键槽6MM.与驱动器ZM-BL2210F驱动器的连线。

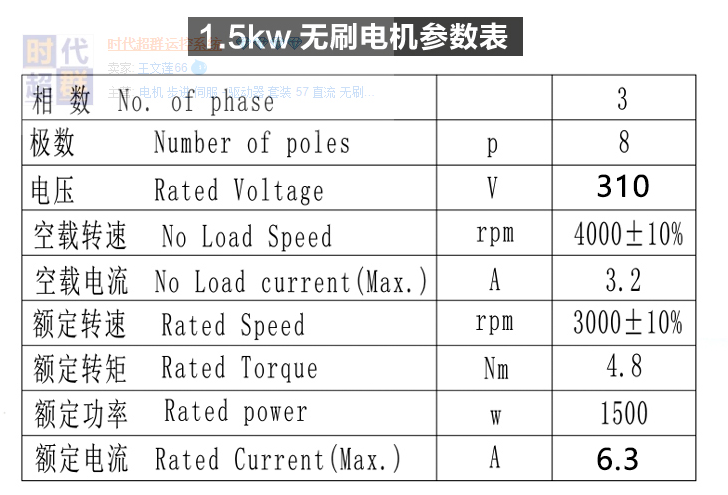

电机的参数表：

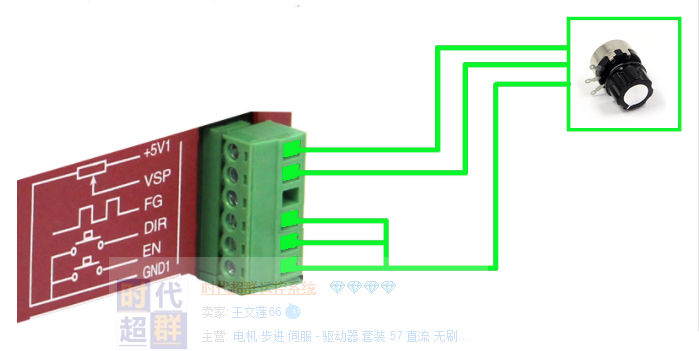

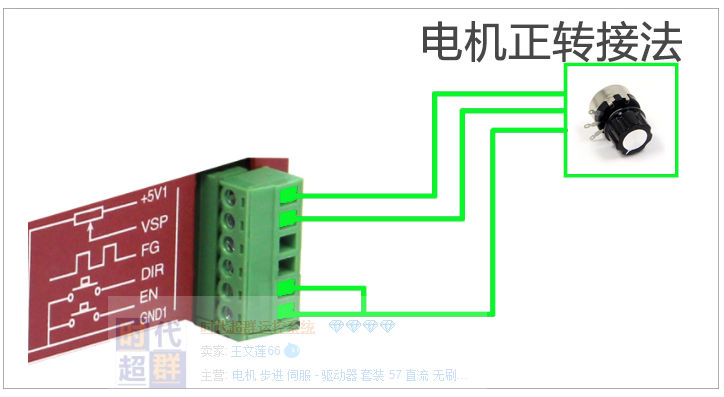

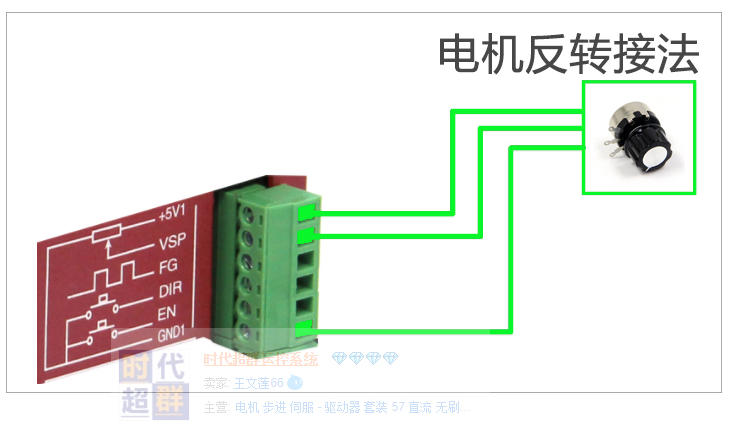

10K电位器调速。与电位器的连线如下图：















联系人：王工：13581640207（微信同号）QQ:724864963
