客户钻孔设备用高压300W直流无刷电机驱动套装(LP)
2020年1月15日

blob.png blob.png

直流无刷电机是以自控式运行的,所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组,也不会在负载突变时产生振荡和失步。常用于打磨,钻孔,搅拌等用途,抵抗恶劣环境的性能更好。

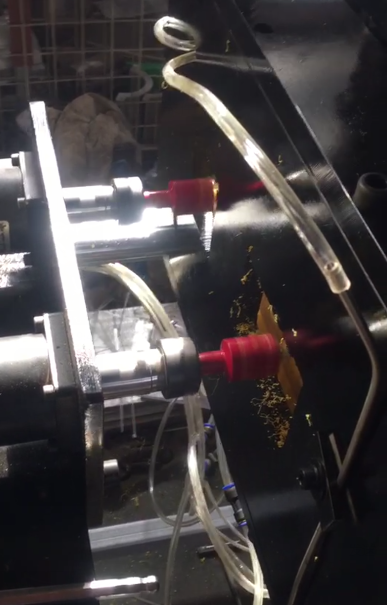

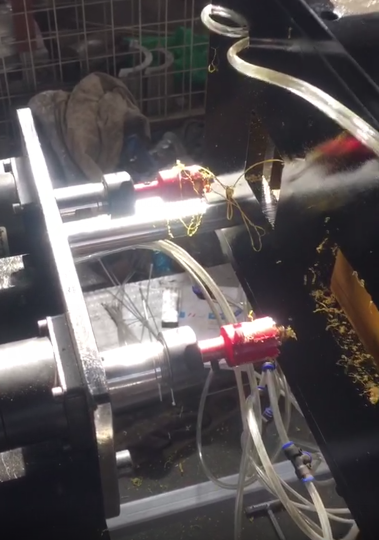

上图为客户用在钻孔系统中的一套直流无刷设备。包括300W,5000转高速直流无刷电机,4速比行星减速机,和配套6A驱动器


57BL115S30-3150TF9是一款额定电压310v,额定功率300w,额定转速5000rpm的高速直流无刷电机。钕铁硼磁性材料是钕,氧化铁等的合金,又称磁钢。是节能环保的新型材料,广泛应用于现代工业与电子技术中。


配套的驱动器ZM-7205A采用220V交流供电(家电)即可,无需变压器,操作简单,ZM-7205A 直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域



配套PX系列行星减速机PX57N004S0为例减速比为1:4,输出扭矩为0.57nm*4*80%=1.8nm<减速机输出转矩15NM,所以最大输出也就1.8NM,输入转速为5000rpm/4=1250转,回程间隙≤20。

电机驱动接线图:




联系方式:QQ:467102884  电话:13811070445(刘女士)
