无刷电机如何用一个双控开关控制电机启动和正反转(LP)
2019年4月19日


上图为客户定做时代超群110系列直流无刷电机110bl140-430,电机功率1.5KW,扭矩4.8NM,转速3000转,电压48V,电机采用节能环保磁钢,保证设备的良好性能;使用环境-20℃—50℃;8极3相;绝缘等级B累。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。


配套ZM-6545A驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。由于采用新型的PWM技术,使电机运行速度高, 振动小, 噪声低,运行平稳。

下边介绍一下此款套装如何控制正反转,启停,调速

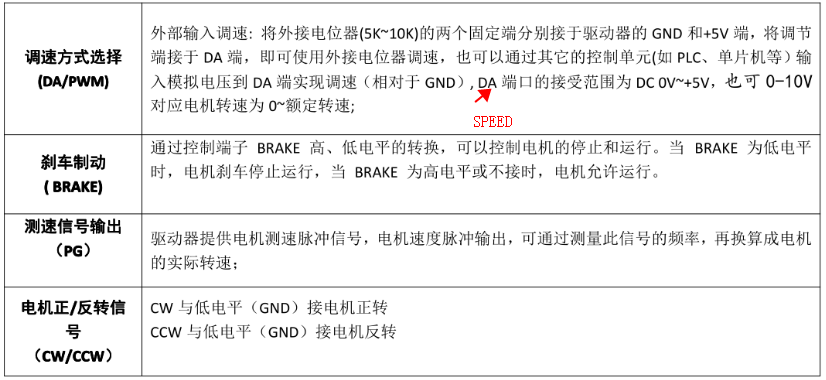

外接电位器调速


GND和+5V接点位器的两侧脚,正负不分,SPEED接电位器的中间脚

接双控开关控制正反转和启停


双向开关,客户向着左旋转就相当于,GND和CCW接通,那么电机,就正传方向,如果回位,那么就相当于断开,电机停止运转,向着右旋转就相当于GND和CW接通,就是电机反转。


故障现象及排除:

CW 端或 CCW 端低电平启动,发光管由亮到按约一秒,驱动器运行,发光管长亮。

缺相:发光管二次闪亮一次长暗,检查霍尔信号。

堵转:发光管五次闪亮一次长暗。检查霍尔信号,检查负载有无卡死。电机线有无短路。

过流:发光管三次闪亮一次长暗。检查霍尔信号,检查负载有无卡死。电机线有无短路。

电压低:发光管七次闪亮一次长暗。检查电源电压。

启动后不转:发光管六次闪亮一次长暗。检查接线是否正确。

常见问题

1、初次使用该驱动器,如何能尽快上手?

正确接好电源线、电机线、霍尔线后,外接电位器缓慢加速,电机正确转动后,再依次测试使能、方向等功能。如对本产品不熟,初次使用应做好测试后,再安装到实际场合使用。

2、电源接反有何影响?

会立即烧毁驱动器。

3、上位控制信号电压****是多少V?

调速信号****电压为5V,超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热,正常吗?

正常,在常温下,长时间工作外壳达到90度不会对性能有影响。

5、电源指示灯亮,但电机不转且抖动,是什么原因?

可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新通电测试。

6、用此驱动器,能否将我的电机转速调到6000?

无刷电机的****转速是由电机本身的参数决定的,驱动器能将电机转速控制在0至****速。

7、我手上已经有电机,购买此驱动器后如何接线?

必须先确定手上的电机的相线和霍尔线定义后才能接线,如不确定,需向电机厂家询问。不正确的接线会导致驱动器损坏。

8、想在此驱动器上加些功能或做新产品开发,是否可以?

可以,请联系我公司。
