上图是客户特殊定做的一款双线型导轨，有效行程100MM的两根，有效行程150MM的两根，轨滑块为150mm*155mm含四个导轨滑块，水平最大载重300KG，垂直载重100KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1605、1610、2020、2010

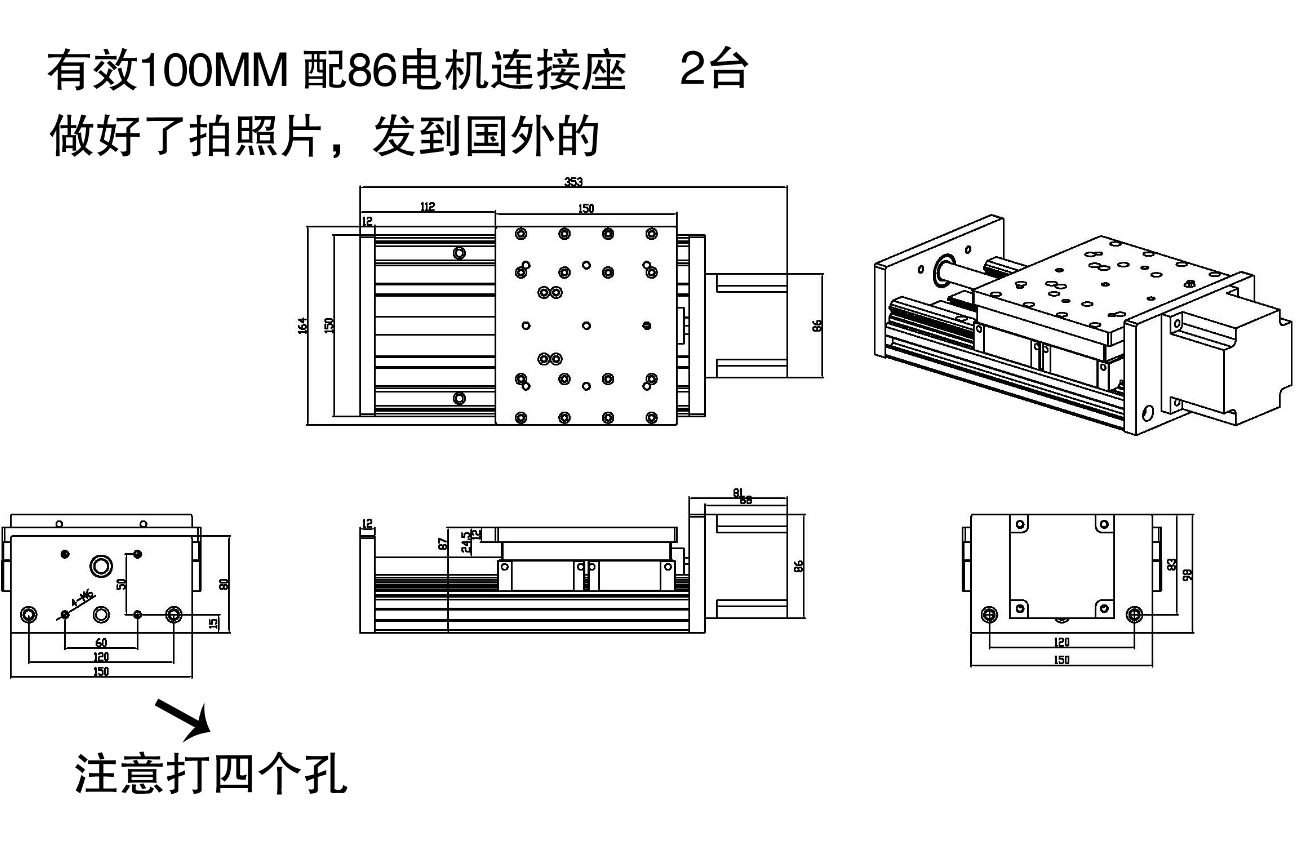

此款滑台有一个最大的特点，就是忽快可以移动到联轴器的位置，线轨通做到铝型材的长度。这样保证有效行程的同事，使得导轨的整体尺寸变小。具体尺寸图如下：

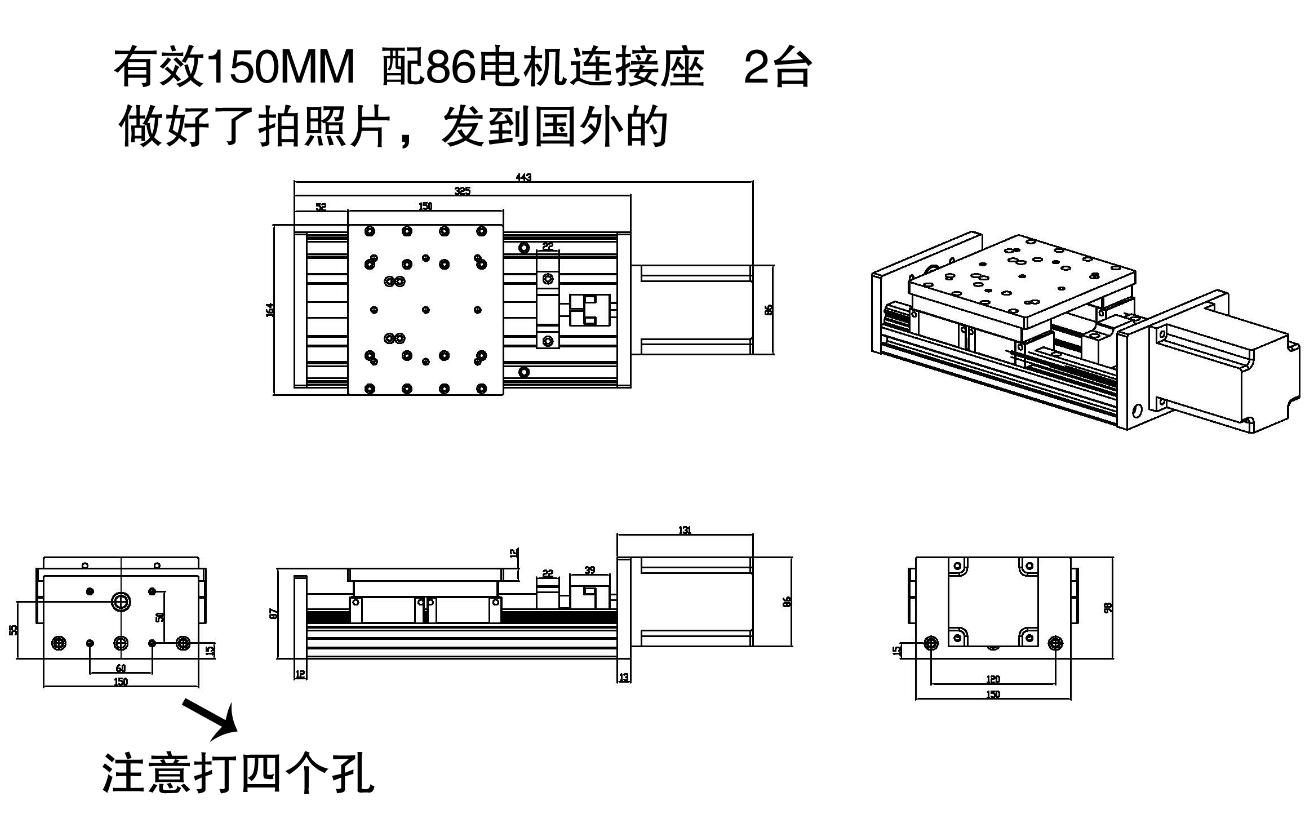

有效100的总长275MM，有效150的总长325MM

另外客户还在轴承片上打了四个孔

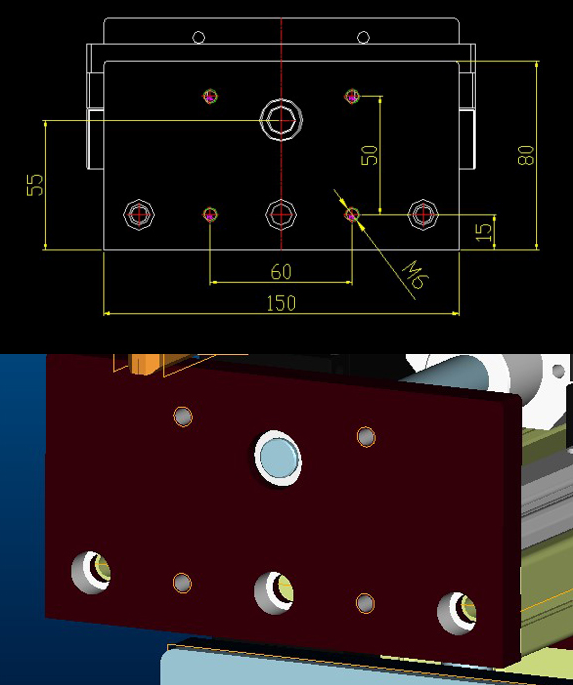

孔的位置如下：

可以搭配86步进电机，推荐一款4NM步进电机

86HBP78AL4S-TK0为时代超群新款两相混合式步进电机，电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案，具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性，运行平稳，无明显振荡区。 步距角1.8°，扭矩4Nm，电流4A，机身高70MM，轴径Φ14MM，键5，出轴长32mm，带密封圈设计，更注重使用细节，提高了抵抗恶劣环境的能力。

ZD-2HA860两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。

联系方式：QQ:467102884  电话：18710050116（刘女士）
