30NM恒扭矩输出的伺服减速电机驱动套装(LP)
2018年11月27日


上图为时代超群80系列伺服电机(220V)80AEA10025-SC3电机+驱动DM-12EA 4N.M,1.0KW 2500转  电机法兰 80*80MM 轴径19mm,可定做380V,电机选用高工作温度、高磁能积优质永磁材料;采用有限元法优化电磁参数设计;采用正弦波电流驱动,运行特性良好;电机惯量适中,满足各种场合使用。轴长、轴径、出轴处理方式等可根据客户定制。

客户在扭矩不够的情况下,搭配了一款16速比的精密行星减速机

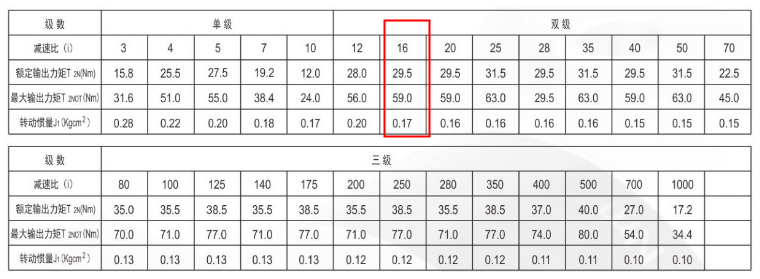

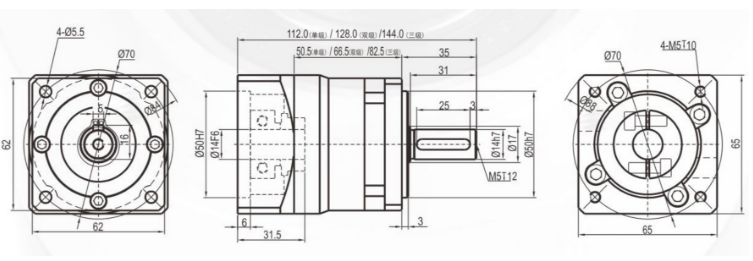

4NM伺服电机搭配16速比精密行星减速机,输出****转速为2500/16=156转,输出扭矩为4NM*16速比*95%效率=60NM,而16速比减速机最大输出扭矩可达59NM,额定输出扭矩29.5NM,那么这套搭配发挥了一个很好的扭矩输出效果。具体减速机尺寸图如下:


配套驱动DM系列驱动器采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。****高品质保证。默认不带串口。可增加串口功能,实现485通信功能。


可搭配多功能可编程控制器,用于自动化控制,广泛应用在火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好,单位重量和体积下,输出功率****,更远远超过步进电机。多级结构的力矩波动小。


MC36L可编程自动化控制器是全新开发的单轴,双轴,三轴,四轴4种控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。CM36L适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

本产品操作方便简洁,界面显示直观明了,具有较强的功能及稳定的性能,在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN,192×64分辨率,高对比度图形式液晶显示界面;采用符合中国特色的汉字指令形式编写零件程序;输入输出采用软件配置方式灵活设置。具有较高的性能,价格比。


联系方式:QQ:467102884  电话:18710050116(刘女士)
