60NM步进电机搭配4速比减速机输出转速百转时仍有128NM的力(LP)
2018年11月14日


上图为客户选购的一款上图为时代超群推出的****款130大扭矩步进电机130HCY310AK3S-TK0,步距角1.2°,扭矩60N.m,电流6A,机身高310MM,轴径Φ24MM,键6,出轴长42mm,电机出力大,稳定性高。广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

130步进电机其他系列参数:

130步进电机步距角°电机电流(A)电机扭矩(N.m)机身长度(L)相电阻相电感转子惯量
130HCY180AL3S-TK01.2°6.8A24N.m180mm0.5611.624.6
130HCY220AL3S-TK01.2°6.8A28N.m220mm0.7614.932.3
130HCY250AL3S-TK01.2°6.8A35N.m250mm0.9618.142.5
130HCY285AL3S-TK01.2°6.8A50N.m285mm1.12150.3

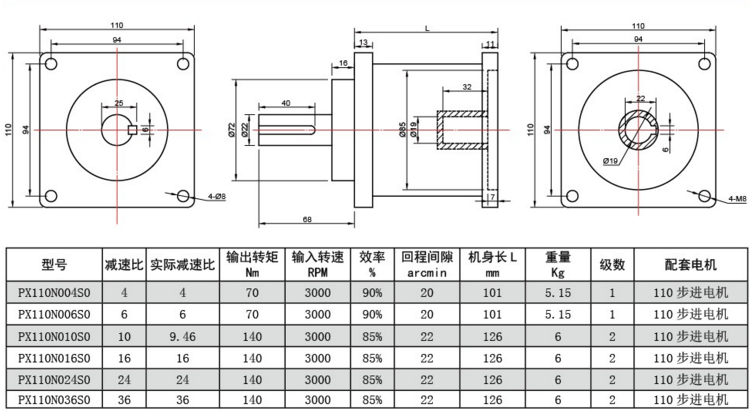

此款电机搭配4速比行星减速机,额定输出转速在100转每分钟的时候,输出扭矩有多大呢?

电机加减速机输出为100*4=400转,60NM电机运行到400转的时候,还能输出40NM的力,那么

输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩≤减速机能承受的额定扭矩

=40*4*80%=128NM<减速机能承受的额定扭矩140NM,输出的额定扭矩也就只有128NM,瞬间的峰值扭矩会更高一些。



配套驱动ZD-3HE22150三相步进电机驱动器单电源输入,电压范围:AC110V~220V;驱动电流 1.2A/相到7.0A/相分 16档可调;设有16档等角度恒力矩细分,****分辨率 60000步/转,其它细分可定制完成;****反应频率可达 200Kpps;步进脉冲停止超过 100ms时,线圈电流自动减到设定电流的一半,有效降低电机发热;接口信号光耦隔离;内部强电、弱电光耦隔离;信号电平:5V~24V兼容;工作温度:-30℃~85℃;带电机电感量调节功能,适配电机发挥最大效能。


配套CM36L可编程自动化控制器是全新开发的单轴,双轴,三轴,四轴4种控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。

CM36L适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

本产品操作方便简洁,界面显示直观明了,具有较强的功能及稳定的性能,在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN,192×64分辨率,高对比度图形式液晶显示界面;采用符合中国特色的汉字指令形式编写零件程序;输入输出采用软件配置方式灵活设置。具有较高的性能,价格比。

技术特点

✔ 实现X单轴;X,Y两轴;X,Y,Z三轴;X,Y,Z,A四轴控制

✔ 数字插补技术实现X-Y直线插补,X-Y圆弧插补功能

✔ 梯形加减速控制

✔ 位置指令范围-99999.999mm ~ +99999.999mm

✔ 最小指令单位0.001mm,指令电子齿轮比分子1~99999,分母1~99999

✔ 16路光电隔离输入,8路光电隔离输出;扩展后可达32路输入与输出

✔ 输出采用mos管控制通断,每通道750mA阻性负载,200mA感性负载。

✔ 具有反向间隙补偿功能

✔ 速度倍率功能,多级调节

✔ 位置比较,连续脉冲,多输出口控制等丰富汉字指令,编程简单易懂

✔ 选择性I/O功能配置功能

✔ 可存储20个程序

✔ 提供操作级,设备级密码管理功能。方便设备管理

✔ 提供时间锁功能。方便收取尾款。

✔ 支持外接扩展模块,自动识别模块输入输出数量。

✔ 程序指令的隐藏与显示功能。

✔ 提供软件限位功能

✔ 提供各轴坐标,计件数值掉电记忆功能。

联系方式:QQ:467102884  电话:18710050116(刘女士)
