时代超群86直流无刷电机80BL130S78-430TK9常见问题汇总(LP)
2018年10月19日

86BL130S78-430TK9 无刷淘宝首图设计.jpg

80BL130S78-430TK9是我公司推出了一款86系列直流无刷电,电机电压48V,电机功率785W,电机转速3000转,此款电机采用节能环保强磁磁钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。

下面就一些常见的客户问题做一下总价:

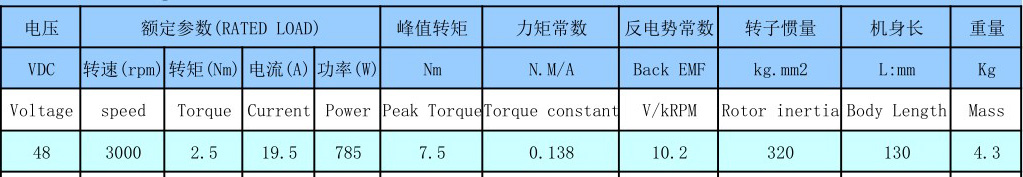

1,电机的具体参数

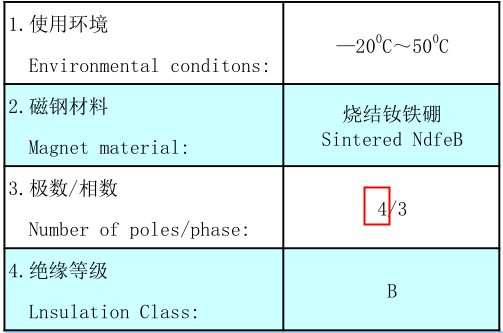

2.电机的使用环境及材质,常规的极数

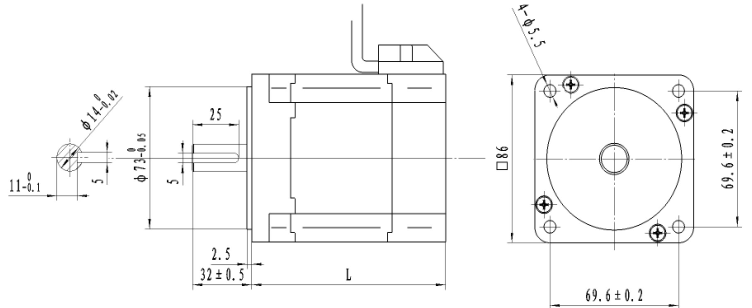

3.电机的安装尺寸:


注意几点:

(1)电机的机身长是130MM

(2)电机出线位置的尺寸。因为很多客户安装的时候没有考虑的此位置会比较麻烦

image.png image.png

左图尺寸是35mm,右图尺寸是40MM


此出现位置的厚度是15MM

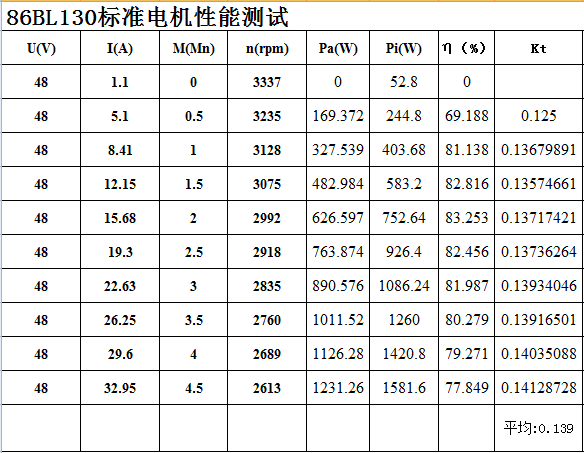

4此款电机的特性曲线图:

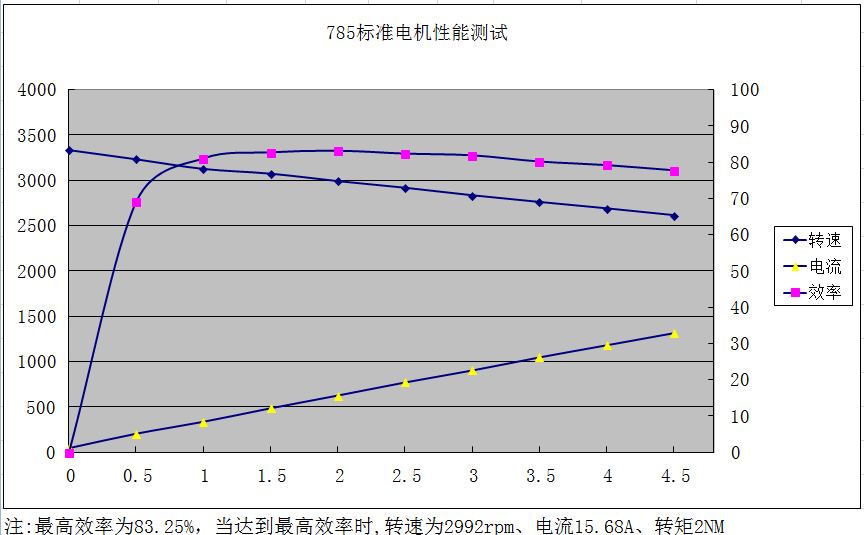

电机特性曲线图



解析图如下:


5.如何为此款电机搭配一款合适的驱动

如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。785W/48V=16A,选配的驱动为48V输入。电流大于峰值电流(16A的1.5倍左右),选择ZM-6625(****25A)效果是比较好的。

ZM-6625是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。


产品特点:

低发热,大功率

高集成度高可靠性无刷直流(BLDC)电机控制器

三相全桥,PWM斩波方式

速度补偿,大负载时电机仍能保持转速

纯硬件设计,高速度,高抗干扰能力

周波限电流方式,保护更加精确快速

应用极简,接线灵活,内置动态再生发电释放电路


联系方式:QQ:467102884  电话:18710050116(刘女士)
