300W直流无刷电机搭配ZM-7202A驱动器使用操作注意事项(LP)
2018年8月30日


300W高压.jpg TB2fmI2oYYI8KJjy0FaXXbAiVXa_!!3251101445.jpg

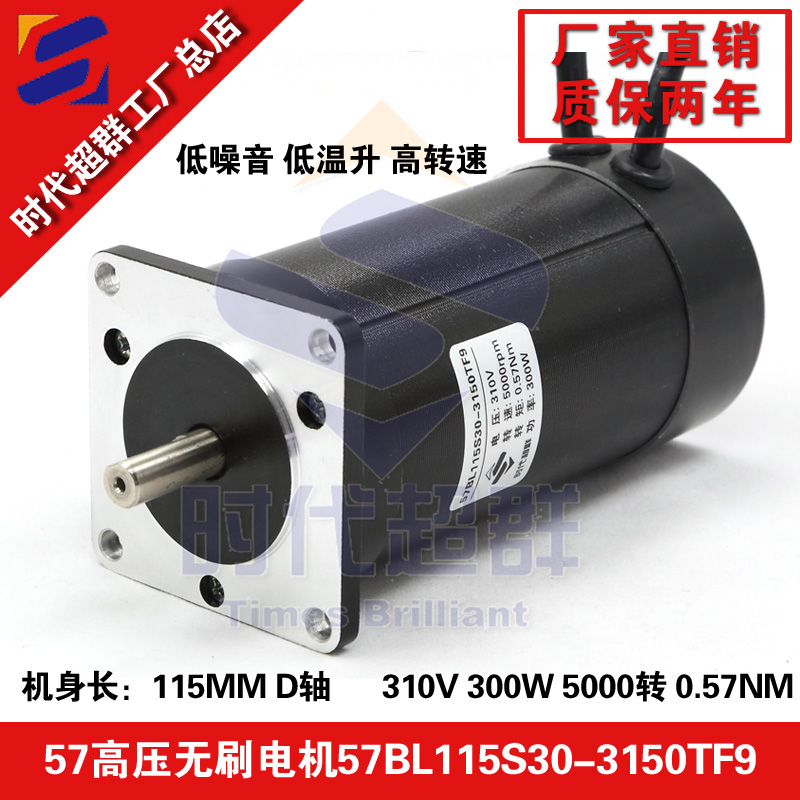

 上图为时代超群57BL115S30-3150TF9高压直流无刷电机,电机电压310v,额定功率300w,额定转速5000rpm,配套新款ZM-7202无刷电机驱动器是我公司为配合现代化工业自动控制领域而自主研发的小功率驱动器,主要采用国内高性能专用无刷直流电机驱动芯片,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器适合驱动额定功率在400W以下的中小型无刷直流电机。该驱动器采用新型的PWM技术,使无刷电机运行速度高,振动小,噪声低,平稳性好 ,可靠性高。


此款电机如何跟时代超群直流无刷电机接线呢?


L1和L2交流220V供电

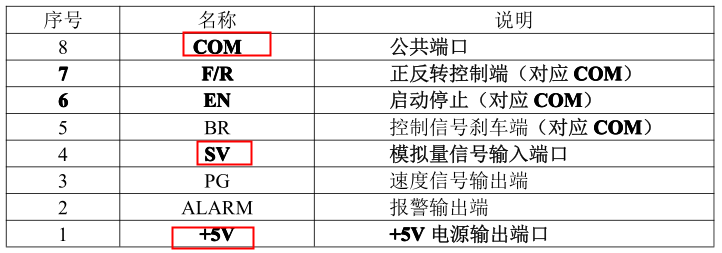

外部控制时候,如何控制电机调速?下图红框可外接电位器调速,SV端口为调速信号端口

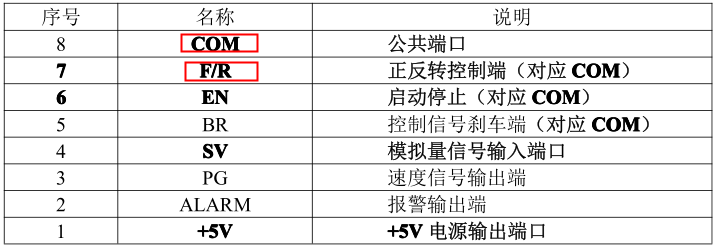

如何控制正反转?下图红框端口短接,即可控制正反转

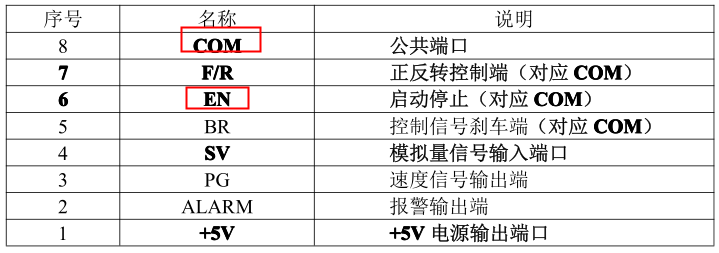

如何控制电机启停?EN和COM口的通断控制电机启停


注意:通过控制端子 EN 相对于 COM 的通、断可以控制电机的运行和停止。当端子断开时电机运行,反之电机停止。下图这种状态既控制电机的停止。

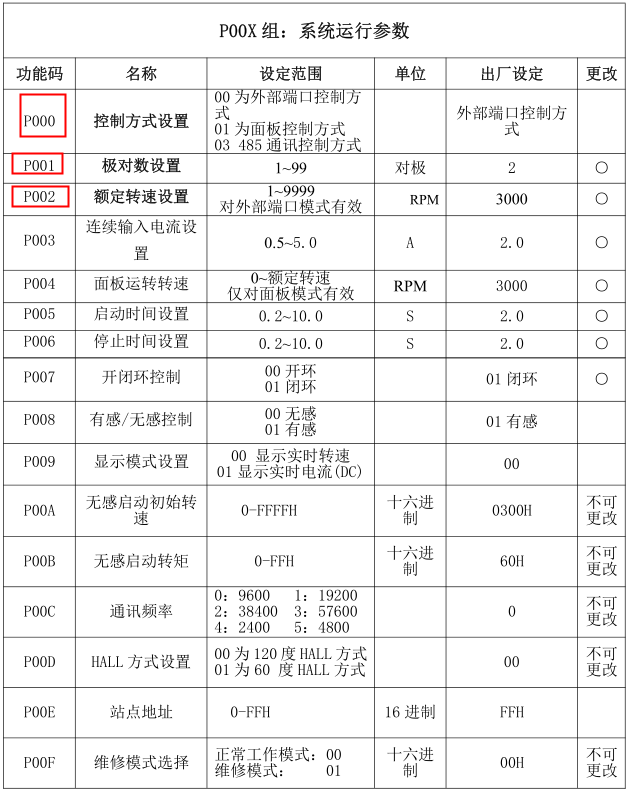

参数调节:


联系方式:QQ:467102884  电话:13811070445(刘女士)
