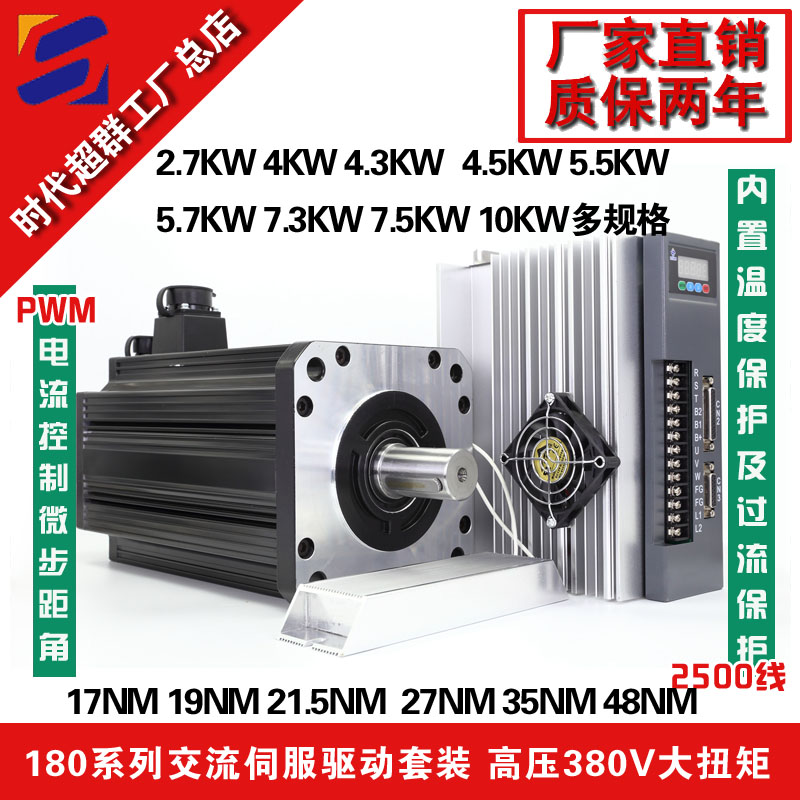

上图为客户订购的一款主轴电机用时代超群交流伺服电机180AHA100020-SH3，电压380V，扭矩48NM，功率10KW，转速2000转，可应用在是火花机、机械手、精确的机器等。配套驱动DM系列驱动器采用双成PCB制版性能更稳定，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用进口TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。****高品质保证。默认不带串口。可增加串口功能，实现485通信功能。

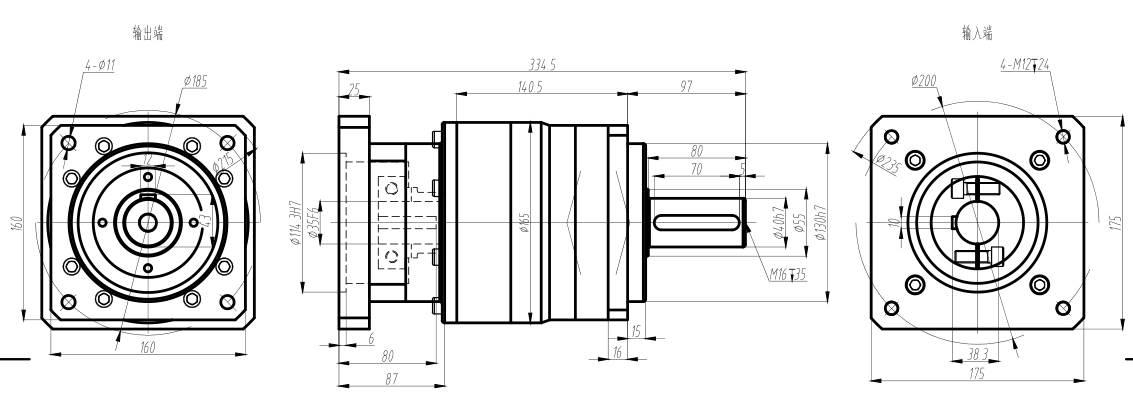

180系列图纸：

能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好，单位重量和体积下，输出功率****，更远远超过步进电机。多级结构的力矩波动小。精密行星减速机具有高刚性、高精度（单级可做到1分以内）、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。多数是安装在步进电机和伺服电机上，用来降低转速，提升扭矩，匹配惯量。

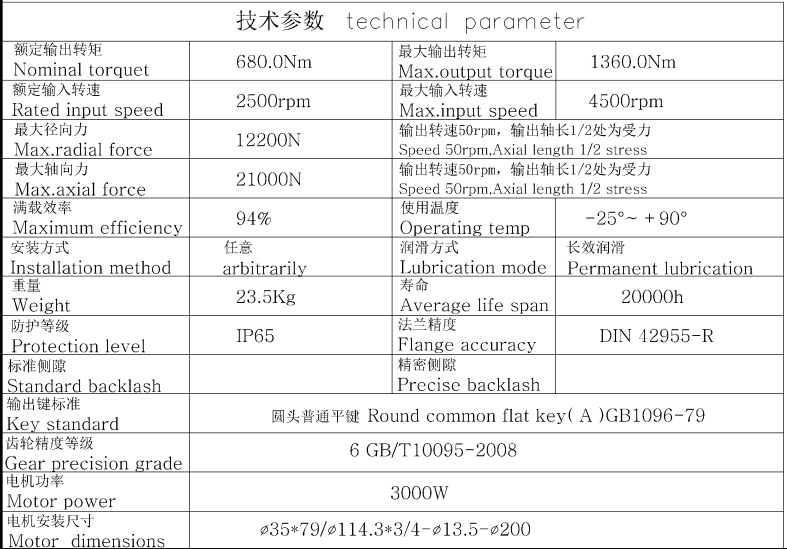

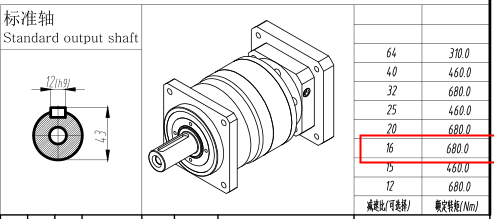

通过上表我们可以看出，并非减速比越大，减速机能承受的输出扭矩也****。其实16速比，和20速比，32速比时减速机能承受的额定输出扭矩都是680N，这也就是说。同样10KW的电机，搭配16速比的减速机就能达到很大的输出扭矩了。

输出的最终扭矩=48NM*16*94%=721NM＞680NM（减速机能承受的额定扭矩）最终可输出680NM。既然搭配16速比就已经能输出****的扭矩了，那么显然搭配20或者32速比的减速就比较浪费了。

****的输出转速=2000/16=125转，****转速比要配20速比，或者32速比更高一些。

其他180系列参数表

180系列图纸：

联系方式：QQ:467102884  电话：13811070445（刘女士）
