高压直流无刷电机搭配ZM-7206驱动如何实现内外部调速控制(LP)
2018年8月1日

产品实例:


示例选用的是一款带霍尔的无刷电机80BL130S55-3115TK9,电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能,电压310V,功率550W,额定转速1500,扭矩3.5NM,搭配的是ZM-7206数显驱动器。

ZM-7206是我公司自主研发的220V大功率驱动器,主要采用国际****电机专用数字处理器DSP 为核心配以高速度数字逻辑芯片高品质功率模块,组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器可提供:操作面板速度设定,外部模拟电压调速、外部电位器调速,脉宽调速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔离)、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。

下面介绍一下,如何领用这款驱动的内部和外部控制模式给电机调速,正反转,启停控制。

第一步,按照如下接线图接线:


第二步,接好线以后上电:显示如下,为正常


内部调速模式的时候,控制端口可以不接。利用面板调试参数调试

blob.png  blob.png

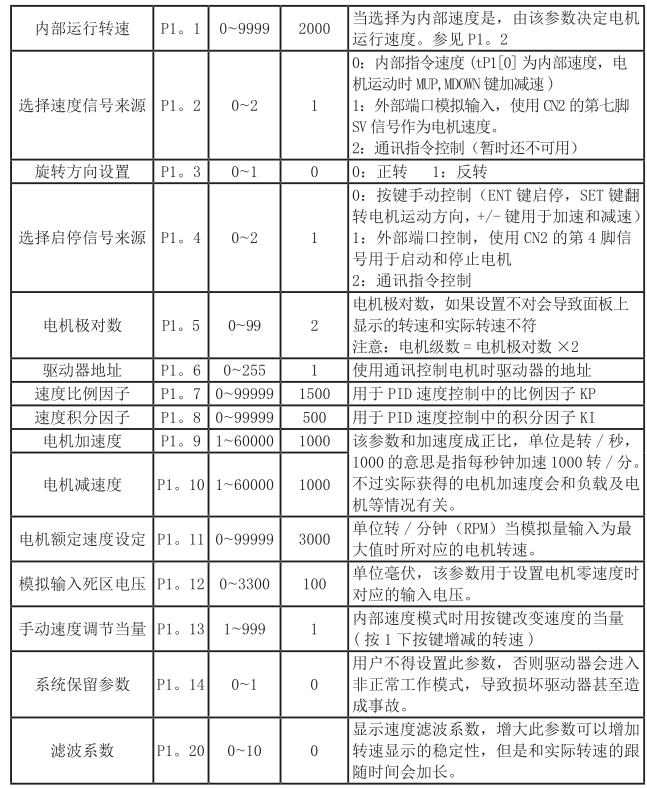

SET键以后,按上下键,调到P0.6,把此参数从0调为1,就可以设置1.多以上的参数了,调整好参数,直接按SET键设置其他参数即可,不用按别的

blob.png  blob.png

按两次SET键,可以编辑成1.几的参数,调整p1.2为0位内部调速模式。为1位外部调速模式。这边调整为0

blob.png  blob.png

调整p1.4为0为内部调速模式。为1位外部启停模式控制。这边调整为0



上边参数均可调整,调整好以后按set键盘两次然后按ENTER键,即可内不控制电机运转,按SET键控制正反转,按上下键加减速。

联系方式:QQ:467102884  电话:13811070445(刘女士)
