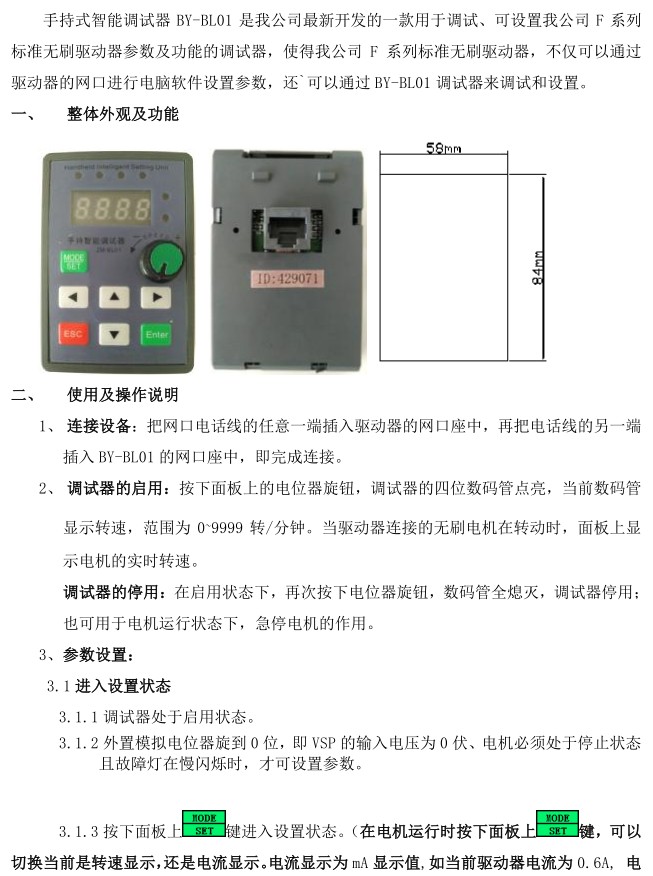

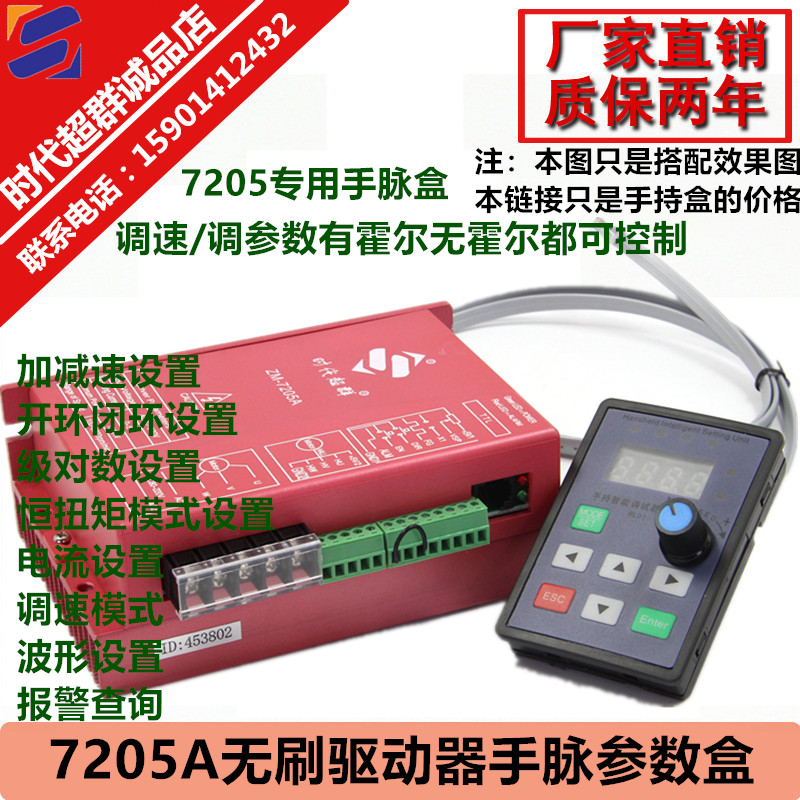

无刷驱动器调速改参数ZM-7205A控制器用手持智能调试器手脉霍尔(SSZ)
2018年7月5日







主要特点

◆ 可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数;

◆电流速度双闭环设计,低速力矩大,运行平稳;

◆高力矩高转速输出,****转速达 20000rpm/min;(根据用户电机而定)

◆调速方式:外接 PWM 调速或外接电位器调速;

◆ 有 EN(使能)、DIR(方向)、X1 (刹车)信号控制端;

◆可输出测速脉冲 FG,(光电隔离,门极输出);

◆可输出报警信号 ALM 供用户检测(光电隔离,门极输出);

◆ 具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。

产品概述

ZM-7205A 直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用

大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在 5 5 5 5A A A A

以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷

电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列

的电气自动化控制领域。

功能概述

本产品可以实现以下功能: (标准出厂默认设置为方波有霍尔开环模式)

1. 方波有霍尔速度开环运行

2. 方波有霍尔速度闭环运行

3. 方波无霍尔速度开环运行

4. 方波无霍尔速度闭环运行

5. 恒扭矩开环模式运行 ( ( ( ( 严禁长时间超负荷运行) ) ) )

6. 恒扭矩闭环模式运行 ( ( ( ( 严禁长时间超负荷运行) ) ) )

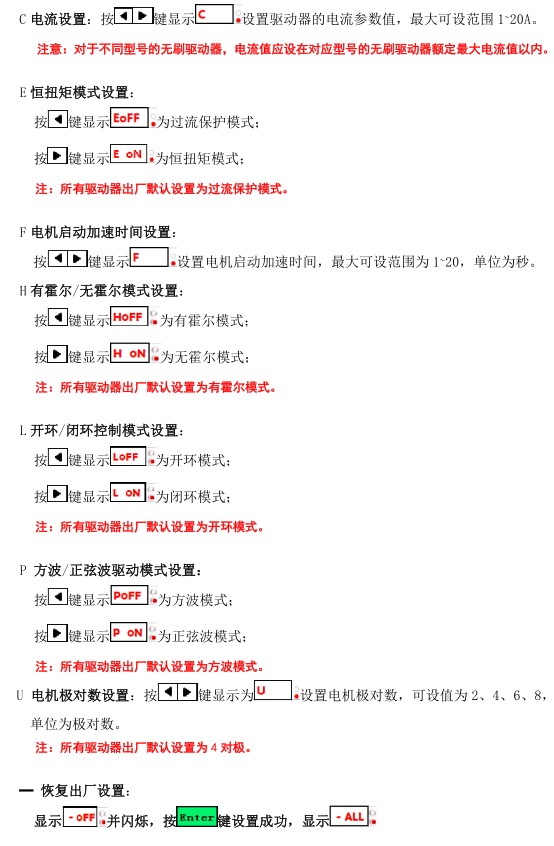

以上功能用户可根据我司提供的上位机电脑软件或手持调试器来自行设置。

注:无霍尔运行时,暂无方向控制功能;
