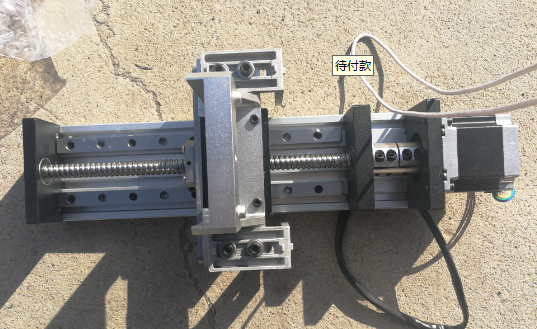

上图左为客户定制的一款时代超群80型材HBX系列双线型滑台，导轨滑块为50mm*80mm，水平最大载重100KG，垂直载重50KG,定位精度0.03MM，可以做到有效行程2米以内。规格：1204、1605、1610，可以配57步进电机/60伺服电机使用。

1605是指滚珠丝杠直径16，05是指螺距，螺距就是电机360度（也就是一圈）走的毫米

搭配57HBP56AL4-TF8A两相混合式步进电机 步距角1.8° 扭矩1.2N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ6MM或者Φ8MM，圆轴或者铣扁均可定制，此款电机结构简单、可靠性高、经济耐用；适配各类两相步进电机驱动器；高速大力矩、低噪音；可靠性强,温升小、运行平稳。

搭配驱动器推荐：数字式驱动器输出力矩更大，效果更好。

ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4 可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。

ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S 减小为60%;可驱动4，6，8 线两相步进电机;光隔离差分信号输入，脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15 档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。

联系方式：QQ:467102884  电话：13811070445（刘女士）
