客户定制25W/4000转高速直流无刷电机及配套驱动的选用(LP)
2018年5月2日


上图为客户定制的小型42直流无刷电机42BL40S02-240TR9,电压24V,功率26W,转速4000转,极对数为4对级,额定电流2.3A,具体参数如下:电机采用高磁能积的稀土钕铁硼(Nd-Fe-B)材料,性能可靠、磨损小、故障率低,寿命比有刷电机提高了约6倍。

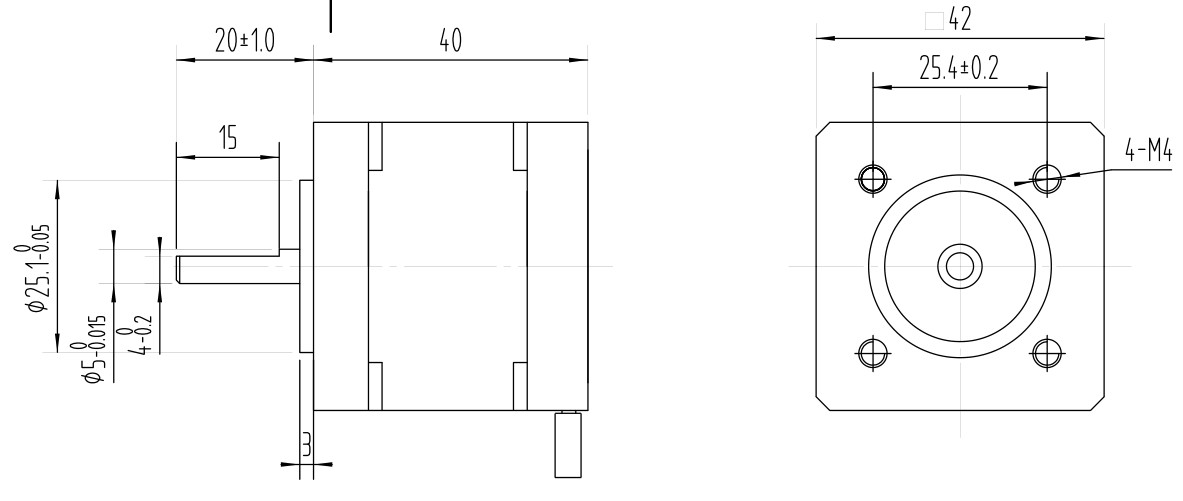

产品尺寸图如下:


那么如何给这款无刷电机搭配适当的驱动器呢?

25W/24V=1.04A,选配的驱动电压24V,电流要大于峰值电流,如果不知道峰值电流,通常为计算电流的1.5~2倍,2*1.04A=2.08A,推荐一款24V 5A左右的控制器即可。


ZM-6405E是我公司基于****BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品的特点及功能:

·高集成度高可靠性无刷直流(BLDC)电机控制器

·三相全桥,PWM斩波方式

·闭环稳速,大负载时电机仍能保持转速

·纯硬件设计,高速度,高抗干扰能力

·周波限电流方式,保护更加精确快速

·低发热,大功率

·欠电压(≤13V)、过热(>150℃)自动保护

·堵转6秒自动保护

·霍尔错误保护

·输出限流线性可调:0.5-5A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·具有缓启动功能,避免电流过冲,有效保护电机

联系方式:QQ:467102884  电话:13811070445(刘女士)
