750W高压带散热风扇直流无刷电机及配套驱动器选用(LP)
2018年3月22日

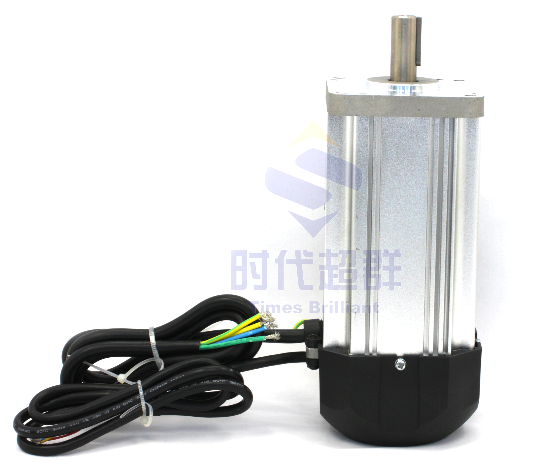

上图为一款带散热风扇的高压直流无刷电80BL160S75-3140TK9,电机电压310V,功率750W,转速3000转,扭矩1.8NM。此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用于抽油烟机、抽水机等家用器具,以及电控制器、发动机等汽车领域。应用范围非常广泛。

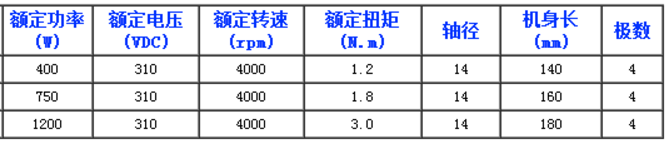

带散热风扇的系列无刷电机参数见如下:


产品尺寸图如下:

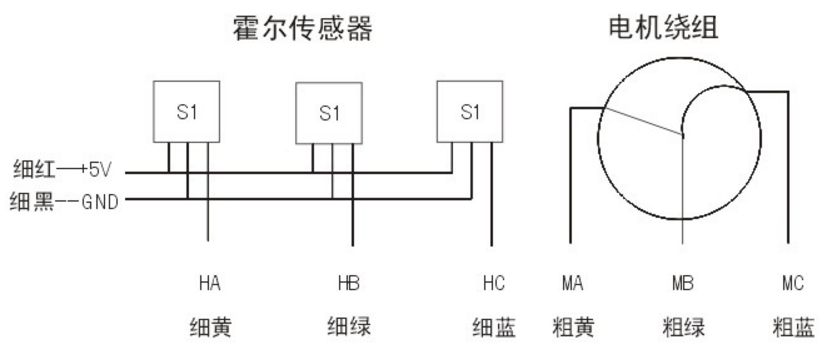

接线定义如下:


那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。750W/310V=2.4A,选配的驱动市面上大多都为220V交流供电(相当于310直流)。这样会更加方便.电流大于峰值电流(2.4A的2倍左右),选择ZM-7205(****5A)效果是比较好的。


ZM-7205A 直流无刷电机驱动器是我公司****推出的,针对中功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下,电源电压在  V AC70V~230V 以内 (面板标称  AC80V~220V )的任意一款低压有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域


◆可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数;

◆电流速度双闭环设计,低速力矩大,运行平稳;

◆高力矩高转速输出,****转速达 20000rpm/min;(根据用户电机而定)

◆调速方式:外接 PWM 调速或外接电位器调速;

◆ 有 EN(使能)、DIR(方向)、X1 (刹车)信号控制端;

◆可输出测速脉冲 FG,(光电隔离,门极输出);

◆可输出报警信号 ALM 供用户检测(光电隔离,门极输出);

◆ 具有过流、过压、欠压、风扇控制、霍尔传感器相位出错、马达堵转等保护功能。

联系方式:QQ:467102884  电话:13811070445(刘女士)
