时代超群无刷直流电动机采用高磁能积的稀土钕铁硼（Nd-Fe-B）材料，电机是以自控式运行的，所以不会象变频调速下重载启动的同步电机那样在转子上另加启动绕组，也不会在负载突变时产生振荡和失步。寿命比有刷电机提高了约6倍。配套无刷驱动器高集成度高可靠性，大负载时电机仍保持转速，低发热大功率。
上图为客户定制的一款电行星减速无刷电机，此款电机电压24V，额定转速有3000转，功率100W，额定扭矩0.3NM，极对数4，搭配级行星减速机，输出效率为96%，减速箱输出轴径12MM，重量1.25KG。

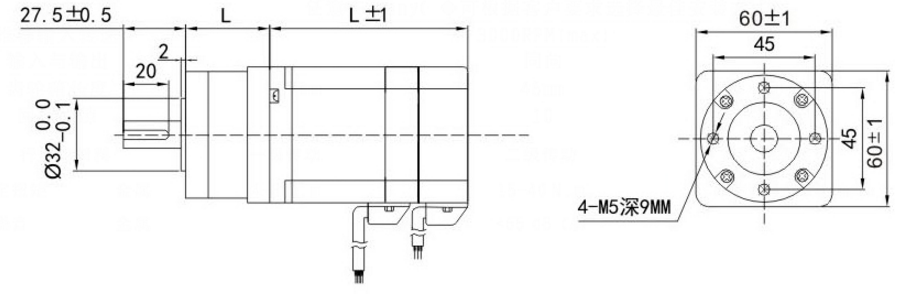

电机加减速机最终输出的额定扭矩0.3NM*20速比*96%效率=5.7NM＜减速机额定承受扭矩15NM，因此最终可以输出5.7NM的力。 减速电机具体尺寸图如下：
那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。100W/24V=4.1A,24V电机配套的驱动输入电压也应该为24V。电流大于峰值电流（4.1的1.5-2倍），选择ZM-6716-V3（****40V 8A），这样才能发挥很好的电机效果。
ZM-6716-V3 是我公司基于****BiCD 工艺集成电路开发的高性能直流无刷控制器( 驱动器)，具有体积小、可靠性高、寿命长、易于使用等特点。 ·高集成度高可靠性无刷直流(BLDC) 电机控制器 ·三相全桥，PWM 方式 ·闭环稳速，大负载时电机仍能保持转速 ·纯硬件设计，高速度，高抗干扰能力 ·控制和输出接口全部采用光电隔离方式 ·周波限电流方式，保护更加精确快速 ·低发热，大功率 ·欠电压( ≤ 17V)、过热( ＞ 150℃ ) 自动保护 ·堵转6 秒自动保护 ·霍尔错误保护 ·输出限流线性可调：0.5-8A ·支持内置电位器、外接电位器和模拟电压调速 ·支持速度信号输出反馈 ·带有使能功能 ·具有缓启动功能，避免电流过冲，有效保护电机
