 当前位置:首页--步进电机--20系列步进电机

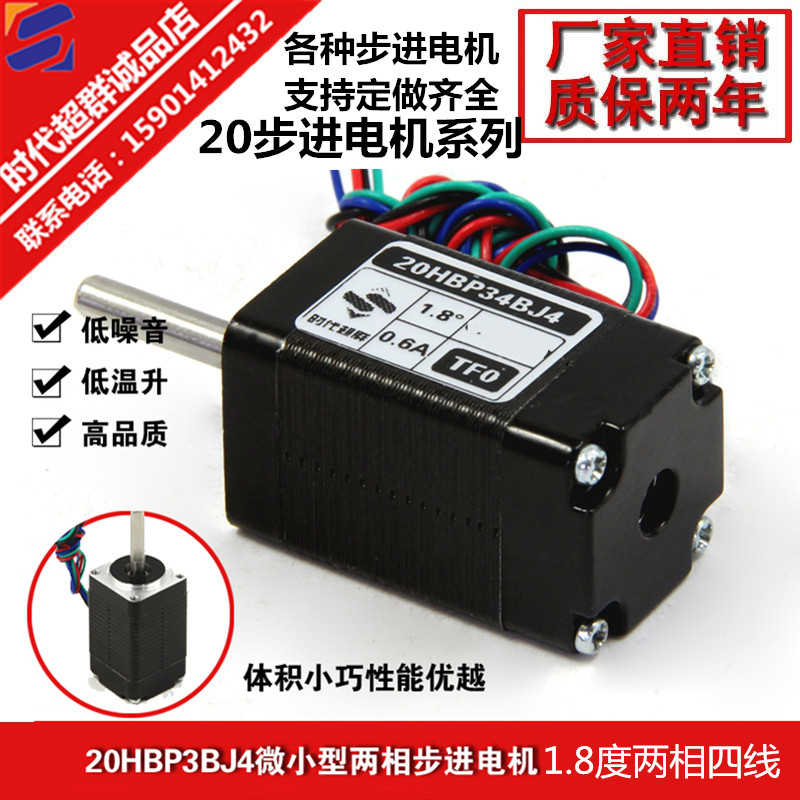

20步进电机20HBP33BJ4微型马达0.02NM模块驱动器贴片灯光展柜旋转(SSZ)
2018年3月4日

产品老型号为20BYG250-33,用于舞台灯、打标机等,,最新款电机出轴为20MM

本店承诺:产品出厂前通过72小时不间断通电老化测试,让您使用无后顾之忧,提供技术支持!18010107261

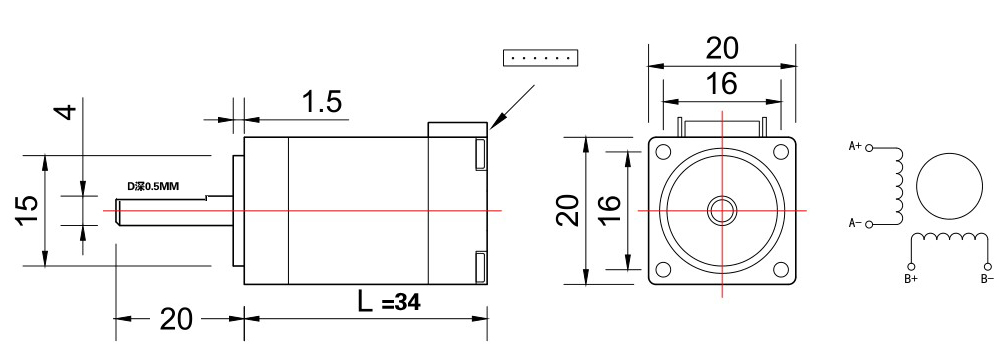

注意:最新款电机出轴为20MM





型号

Model

老型号
old Model
相数
Phase
步距角
Step Angle
静转矩
Torque
(Nm)
电流
Current
(A)

相电阻
Resistance
(Ω)

相电感
Inductance
(mH)
20HBP34BJ4-TF0
20BYG250-33
2
1.8
0.02
0.6
6.5
1.5
28HBD32BL4-TR028BYG250-3221.80.060.676.15.4
28HBP39BL4-TF0
28BYG250-34
2
1.8
0.1
0.6
6.5
3.2

可配套驱动器控制器等

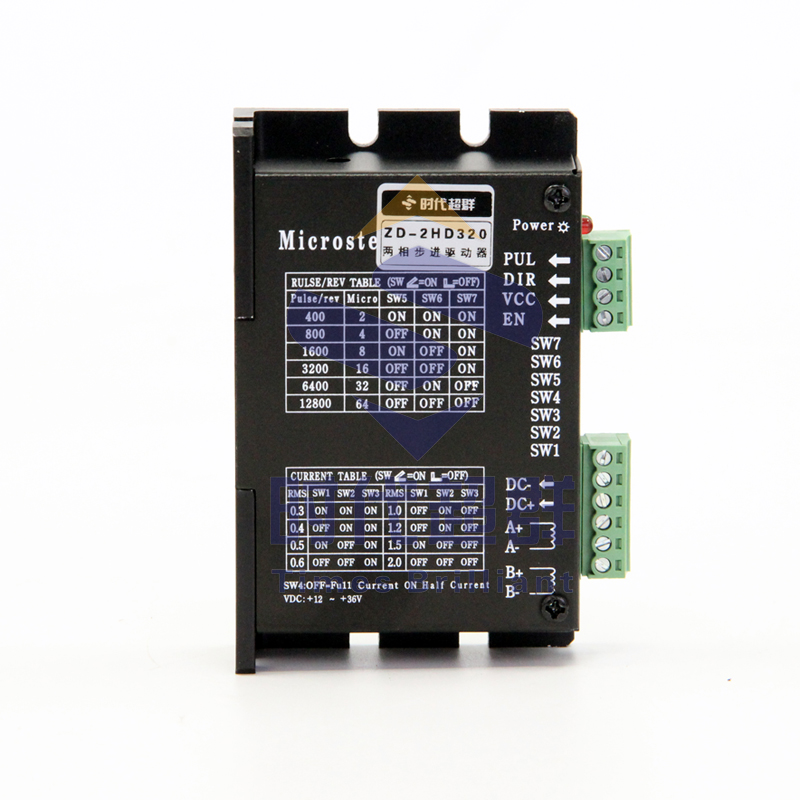

2HD320为一款等角度恒力 矩细分型驱动器,驱动器电压直流18-36V,适配电流在2A电流

以下,外径 42MM以下的各种型号的二相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路,

此电路可以使电机低速运行平稳,几乎没有震动和噪音,电机运转平稳,发热小步进脉冲停止超过 100m/s,

驱动器电流自动减半。定位精度可过 12800步/转。

18-36V 直流供电,适应恶劣电网环境

H 双极恒相流细分驱动

独创的速度自适应电路,自动寻优

细分电流设定方便

2-64 细分 6运行模式

步数为 12800Pulse/rev

过流,过压,欠压,短路保护

脱机(ENS)保护功能

工作峰值电流范围为 0.3A-2A,输出电流共有 8 档

电流的分辨率为 0.3-2


需要电子说明书的联系店主技术支持

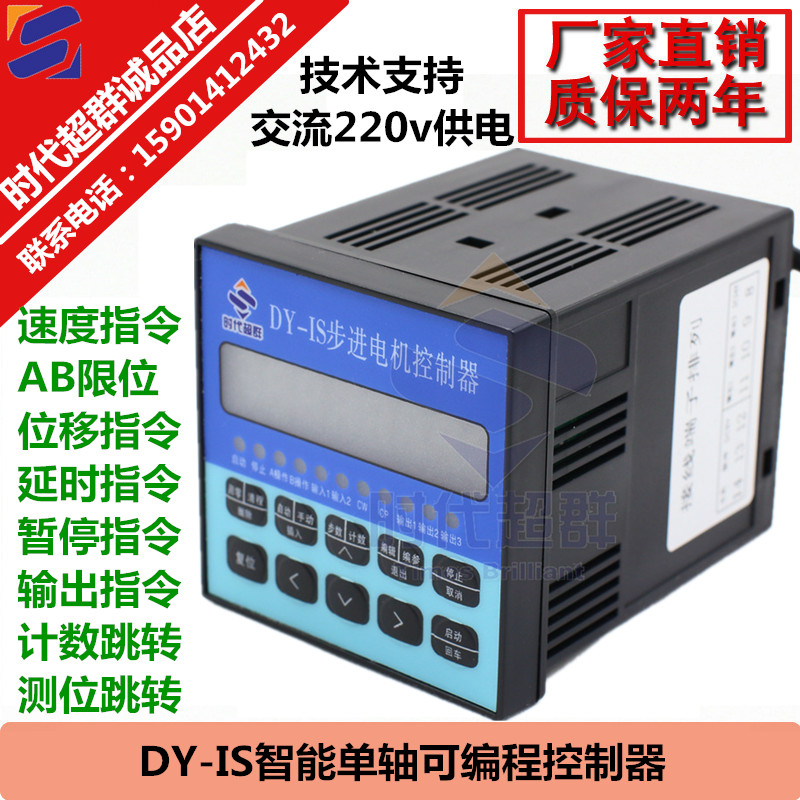

●控制轴数:单轴;

●指令特点:任意可编程(可实现各种复杂运行:定位控制和非定位控制);

●输出频率:40KHz(特别适合控制细分驱动器

●输出频率分辨率:1Hz

●编程条数:99条;

●输入点:6个(光电隔离);

●输出点:3个(光电隔离);

●一次连续位移范围:—7999999~7999999

●工作状态:自动运行状态,手动运行状态,程序编辑状态,参数设定状态;

●升降速曲线:2条(优化);

●显示功能位数:8位数码管显示、手动/自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入/输出状态显示、CP脉冲和方向显示;

●自动运行功能:可编辑,通过面板按键和加在端子的电平可控制自动运行的启动和停止;

●手动运行功能:可调整位置(手动的点动速度和点动步数可设定);

●参数设定功能:可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度;

●程序编辑功能:可任意插入、删除可修改程序。具有跳转行号、数据判零、语句条数超长和超短的判断功能;

●回零点功能:可双向自动回到零点;

●编程指令:共14条指令;

●外操作功能:通过参数设定和编程,在限位A)A操作限位B)B操作端子上加开关可执行外部中断操作;

●电源:AC220V(电源误差不大于±15%)。

联系电话18010107261史先生
