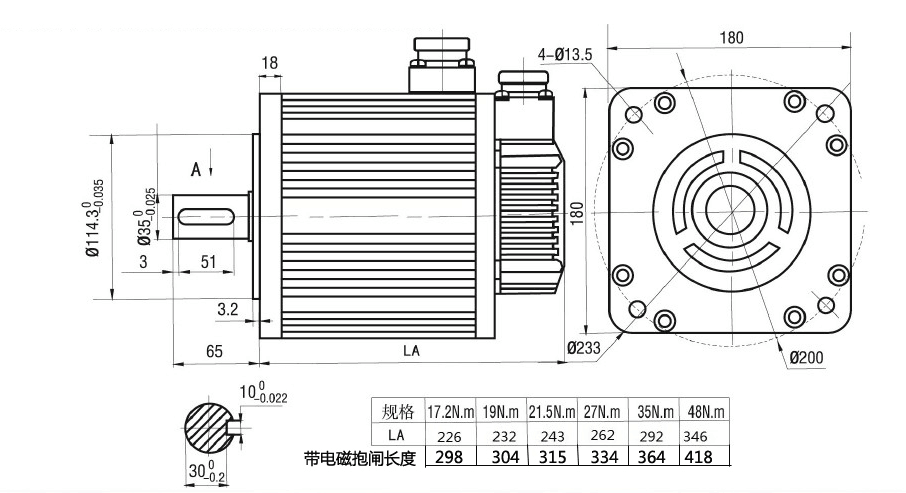

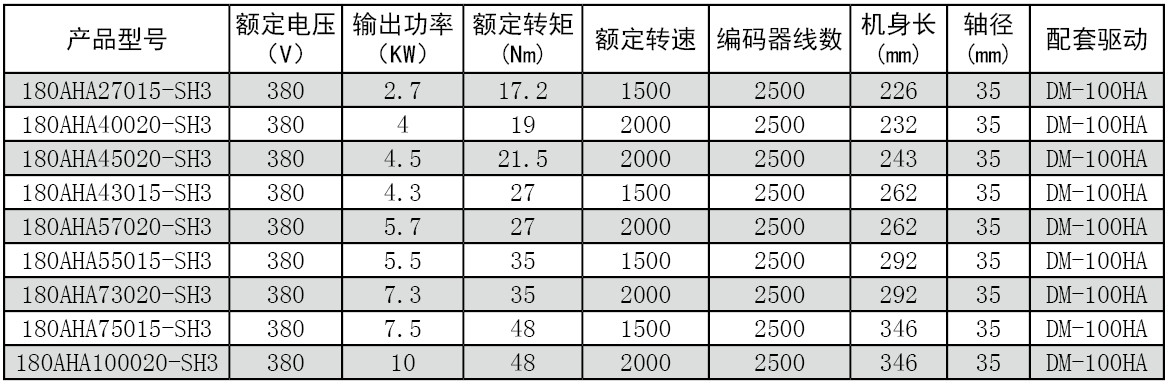

伺服电机驱动主轴180ST-M21520高压21.5NM4.5KW2000转180交流高压380V(SSZ)
2018年2月22日





TB2qvFIsMNlpuFjy0FfXXX3CpXa_!!839758371.jpgTB20Y7CwkqvpuFjSZFhXXaOgXXa_!!839758371.jpgTB2XaF_sR0kpuFjy1zdXXXuUVXa_!!839758371.jpg

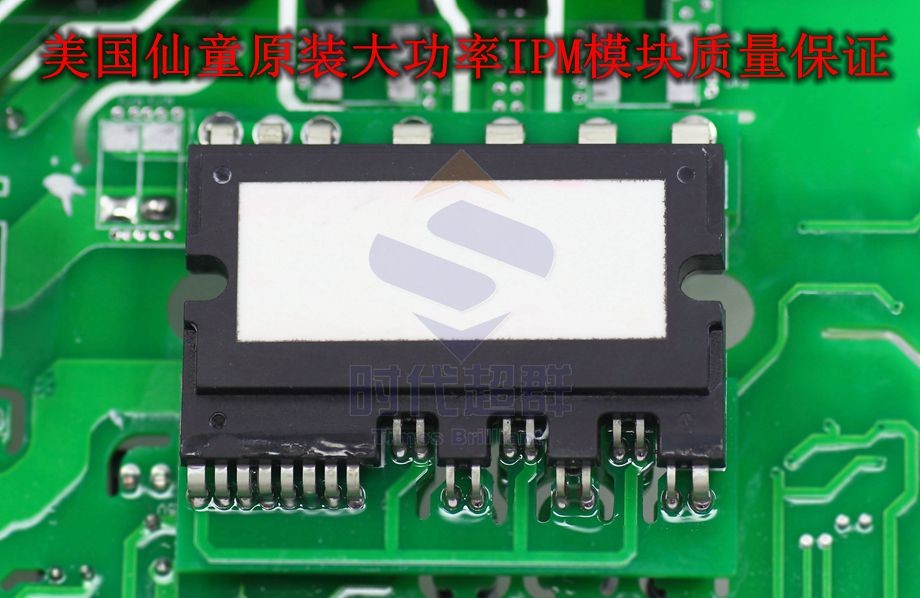

    伺服系统由伺服电机、伺服驱动器、指令机构三大部分构成,伺服电机是执行机构,就是靠它来实现运动的,伺服驱动器是伺服电机的功率电源,指令机构是发脉冲或者给速度伺服驱动器的,常用的驱动元件有IPM模块。上位机:给伺服指令,如PLC、工控机、数控系统等;伺服放大器:接收并处理上位机的指令,控制电机转动角度和速度;伺服电机:执行机构,其自带的编码器把电机旋转的角度和速度反馈给伺服放大器,构成闭环,确保精度!
1、控制器通常是计算机或PID控制电路,主要任务是对比较元件输出的偏差信号进行变换处理,控制执行元件按要求动作。
2、执行环节,其作用是按控制信号的要求,将输入的各种形式的能量转化成机械能,驱动被控对象工作,机电一体化系统中的执行元件一般指各种电机或液压,气动伺服机构等。
3、被控对象,机械参数量包括位移、速度、加速度、力和力矩为被控对象。
4、比较环节是将输入的指令信号与系统的反馈信号进行比较,以获得输出与输入间的偏差信号的环节,通常由专门的电路或计算机来实现。
5、检测环节,能够对输出进行测量并转换成比较环节所需要的量纲的装置,一般包括传感器和转换电路。
伺服系统本质上是一种随动系统。只不过被控量是位移或是其对时间的导数。如果要问什么是随动系统,就是一个系统的输出尽可能以最快,最精确的方式复现输入信号。其衡量的指标有超调量、延迟。
下面就关于伺服电机的相关问题作出了整理,希望在今后的工作中能带来帮助.
1.伺服电机为什么不会丢步?
伺服电机驱动器接收电机编码器的反馈信号,并和指令脉冲进行比较,从而构成了一个位置的半闭环控制。所以伺服电机不会出现丢步现象,每一个指令脉冲都可以得到可靠响应。
2.对伺服电机进行机械安装时,应特别注意什么?
由于每台伺服电机后端部都安装有旋转编码器,它是一个十分易碎的精密光学器件,过大的冲击力肯定会使其损坏。
3.如何调节伺服电机,调节伺服电机有几种方式?
使用泰科智能图像化软件对电机的PID参数、电机参数、电子齿轮比等进行调节。
4.我们想用伺服电机替换产品中的步进电机,应注意哪些问题?
A.为了保证控制系统改变不大,应选用数字式伺服系统,仍可采用原来的脉冲控制方式;
B.由于伺服电机都有一定过载能力,所以在选择伺服电机时,经验上可以按照所使用的步进电机输出扭矩的1/3来参考确定伺服电机的额定扭矩
C.伺服电机的额定转速比步进电机的转速要高的多,为了充分发挥伺服电机的性能,****增加减速装置,让伺服电机工作在接近额定转速下,这样也可以选择功率更小的电机,以降低成本。
5.用脉冲方式控制伺服电机的优点?
一可靠性高,不易发生飞车事故。用模拟电压方式控制伺服电机时,如果出现接线接错或使用中元件损坏等问题时,有可能使控制电压升至正的最大值。这种情况是很危险的。如果用脉冲作为控制信号就不会出现这种问题。
二 信号抗干扰性能好。数字电路抗干扰性能是模拟电路难以比拟的。
当然目前由于伺服驱动器和运动控制器的限制,用脉冲方式控制伺服电机也有一些性能方面的弱点。一是伺服驱动器的脉冲工作方式脱离不了位置工作方式,二是运动控制器和驱动器如何用足够高的脉冲信号传递信息。

联系电话18010107261  史先生
