推荐一款可方便调速/正反转的42步进电机驱动控制套装(LP)
2018年2月7日


今天介绍一款可方便调速/正反转的42步进电机驱动控制套装,套装中包含一款42电机42HBD48BJ4-TF0,ZD-2HD318步进电机驱动器,步进电机测试板一个,S-60-24开关电源给驱动和控制供电

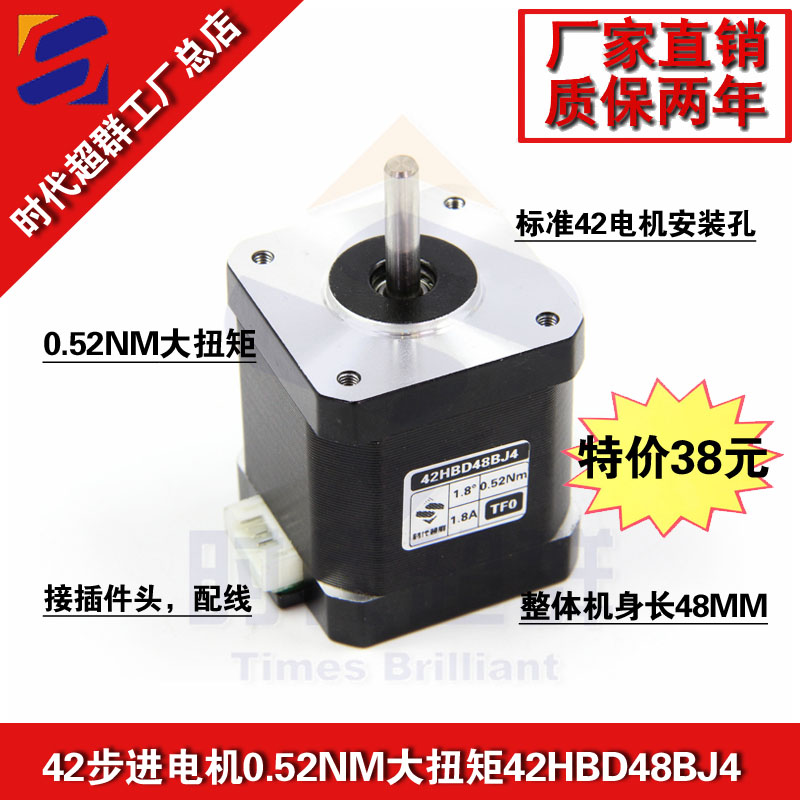

两相步进电机42HBD48BJ4-TF0电机扭矩0.52NM,电流1.8A,机身长48MM,轴径5MM,D型轴,轴长23MM,时代超群42系列步进电机采用永磁硅钢片,低碳环保,力矩从0.26N.m-0.6N.m不等,定位精度高,输出力矩高,响应频率高,运行噪音低,动态特性好。

型号
步距角
静转矩
Nm
电压VDC电流
A
轴长
mm
轴径
mm
重量
kg
42HBS33BJ4-TR01.80.2612-24VDC
0.42450.2
42HBD34BJ4-TF01.80.312-24VDC
1.32450.2
42HBD40BJ4-TF01.80.4212-24VDC
1.72450.26
42HBD48BJ4-TF01.80.5212-24VDC
1.82450.33
42HBS48BL4-TF7A
1.80.512-24VDC
1.71680.27
42HBP40BL4-TF0
1.8
0.35
12-24VDC
1.7
24
5
0.26
42HBP60BL4-TF01.80.612-24VDC1.22450.5
42HAP34BL4-TR00.90.2212-24VDC1.332450.22
42HAP40BL4-TR00.90.3312-24VDC1.52450.24
42HAP48BL4-TR00.90.4412-24VDC1.52450.36

点击蓝色字体型号可以产看相应的宝贝详情

配套驱动器ZD-2HD318高性能两相步进电机驱动器具有高集成度、高可靠性;接口采用高速光耦隔离;最大输出电流1.8A;最高输入电压:DC 32V(峰值);短路、过流、过热保护功能;内部每秒0-10K脉冲,实现简单控制;高细分,最大支持128细分设定。

说明1:42HBD48BJ4-TF0步进电机自带配线4根,分别红黄黑绿与驱动器按照图示连接,电机即与驱动器连接完成。

说明2:侧面拨码可以设置电流和细分,以及全半流和内外脉冲,根据电机参数电流0.4A调节驱动器电流0.4A,细分普遍采用16细分,选择半流以达到更好的稳定性以及发热情况,内外脉冲则根据自己需要选择。

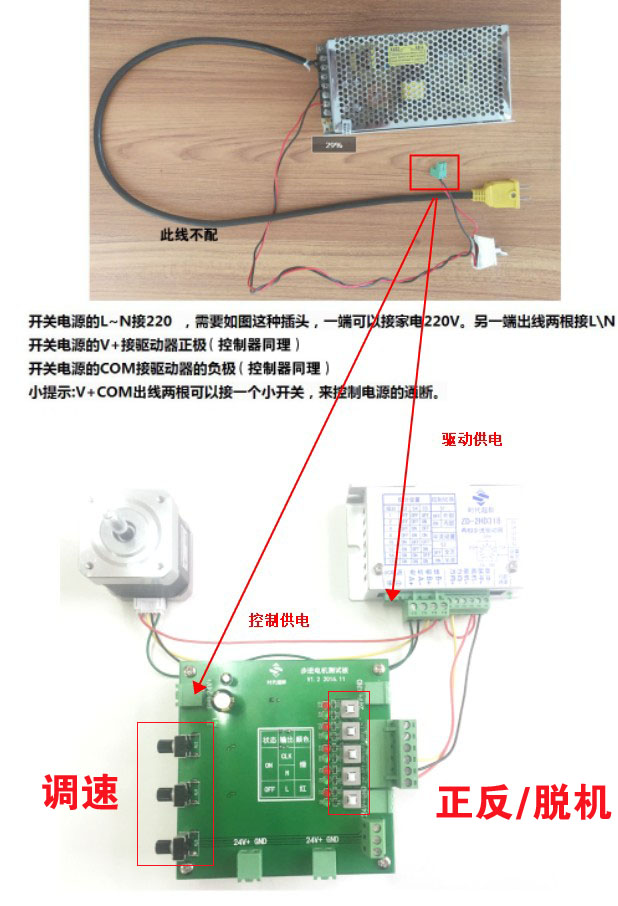

说明3:驱动器与测试小板连接图如下:测试版可以控制电机的方向和正反转


此款测试小板可以当作一款无需编程的控制器,有三个调速旋钮,换向开关,还有两个24V输出。非常的方便。

联系方式:QQ:467102884  电话:13811070445(刘女士)
