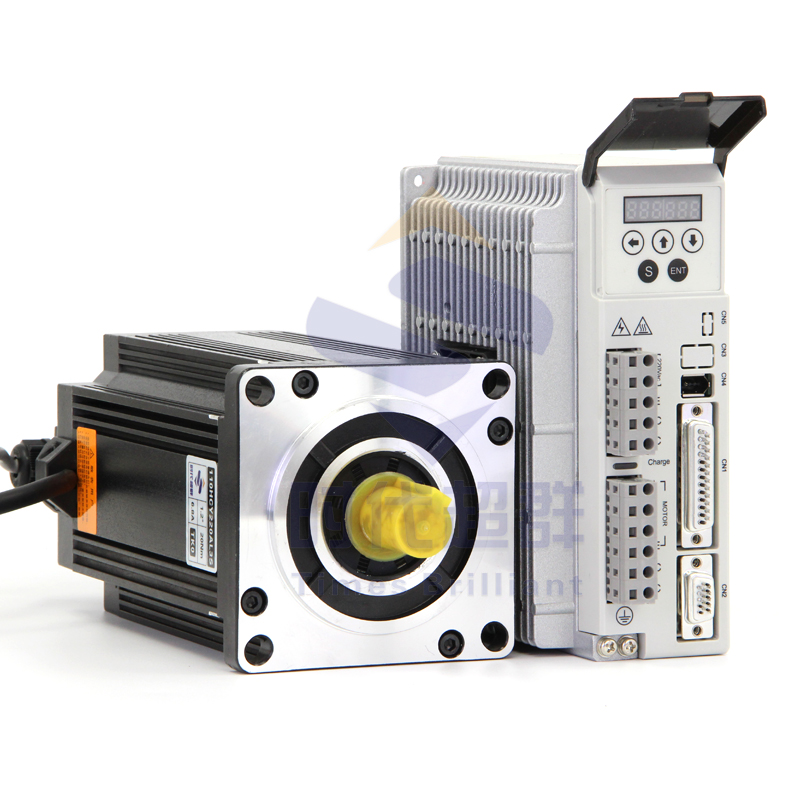

介绍一款110三相高压步进电机带编码器反馈20NM配套数显驱动2280HD(SSZ)
2018年1月22日

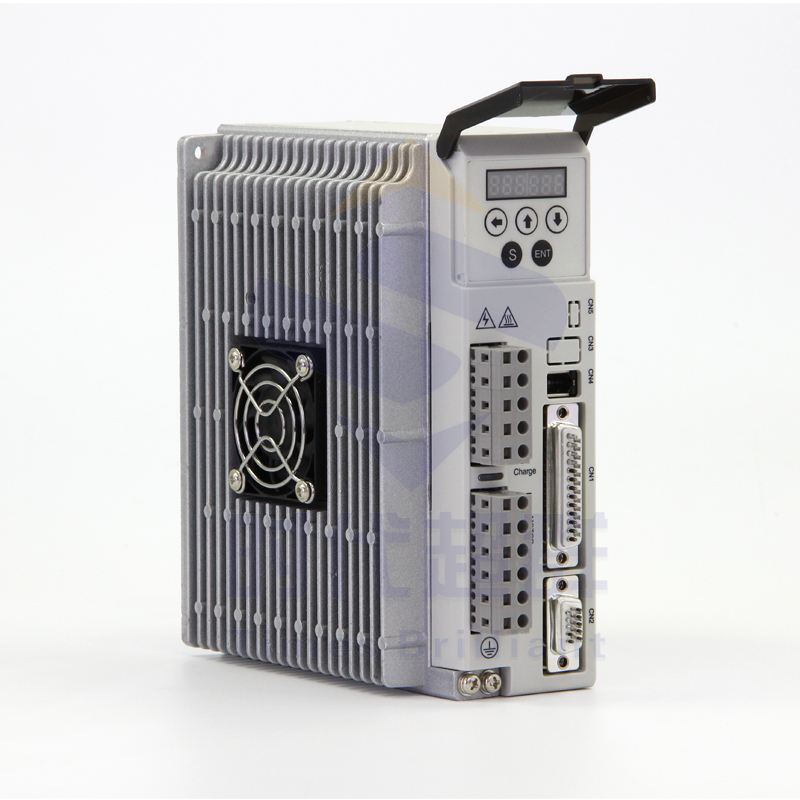

ZDM-3HA2280HD 是本公司基于十几年步进与伺服研发经验,开发成功的一款新型闭环三相高压步进电机驱动器, 采用****电机控制双核专用芯片和应用矢量型闭环控制算法,从而****克服了开环步进电机丢步的问题,同时由于使用三相高压步进电机和交流220V直接供电,能明显提升电机的高速性能和扭矩输出、降低电机的发热程度和减小电机的高中低速振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。 同时电机安装尺寸与传统的86-110系列步进电机完全兼容,传统步进驱动方案极易升级,并且成本相比开环步进电机增加不多,仅相当于传统交流伺服系统的 30-50%。

2技术背景与特点

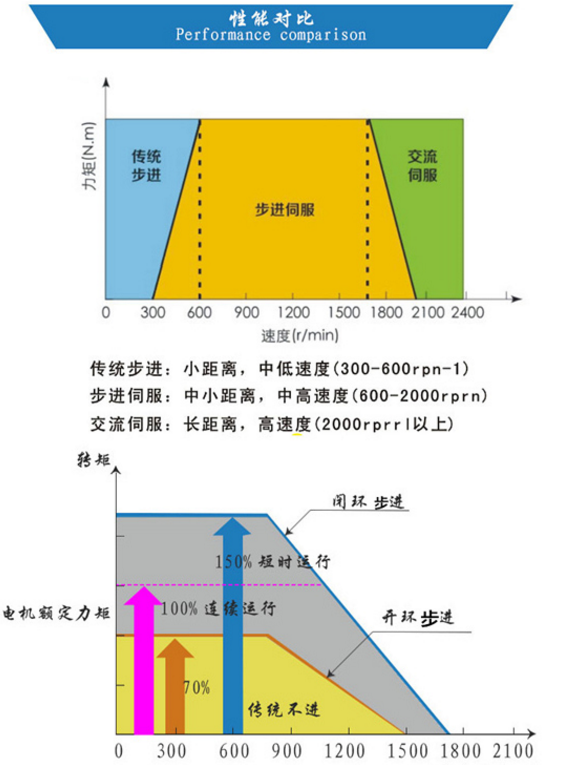

闭环步进电机控制作为一种新型的步进电机控制技术,是在传统步进电机后轴上安装了高精度光学增量编码器,由于编码器具备转子实时位置信息回传特性,所以驱动器可以实时监测电机轴位置,每秒取样电机轴位置信息达到20000次,这使得驱动器可实时补偿位移偏差,保证精确定位。而传统开环步进电机,由于无编码器反馈转子实时位置信息,当负载突然变化时,电机会出现丢步,从而导致定位错误,最终给用户带来巨大损失。

闭环步进系统特别适用于低刚性负载情况(如:皮带,滑轮系统),如果使用交流伺服系统,它们有一个共同的问题,就是一直要做补偿动作。为了得到较好的刚性,交流伺服系统特别希望工作在高增益条件下,这样极易导致交流伺服电机定位时会偏离位置,而驱动器会通过相反方向超调来纠正偏差,这种空震现象,在系统中十分普遍,其中静止摩擦力明显高于运行摩擦力。解决方案是降低增益,但是响应速度和精确度会受到影响。而闭环步进系统能****解决这个问题。它利用步进电机的独特性能,将其固定在既定位置,减少震荡。这种优点特别适用于纳米技术,半导体制造,视觉系统和喷墨打印领域,因为以上制造行业对系统的低振动性有很高要求。

ZDM-3HA2280HD采用了1000p/r高精度光学增量编码器。区别于传统的内部微细分步进驱动器,系统内部的高性能双核数字信号处理器芯片,使用矢量控制和滤波技术,以****次谐波达到平稳的旋转控制。

在高负载和高速情况下,ZDM-3HA2280HD表现依旧出色,不会出现失步或定位错误。转矩输出较之普通步进电机和驱动器而言,ZDM-3HA2280HD在长时间内可保持高转矩输出,在****负载情况下,步进电机持续运转而不会出现失步现象。区别于传统开环步进驱动器,ZDM-3HA2280HD倚靠其创新的电流相位控制技术,实现了在高速运动条件下,持续高转矩运行。因其可以实时监测当前定位特性,让步进电机实现了在****负载下,仍可以保持高转矩输出。

由于ZDM-3HA2280HD驱动器可以根据负载变化,实时调整控制电流,因此可以减少热量的产生,提升使用效能,相比开环步进电机,发热量减少50%以上,使得电机和轴承寿命得以延长,提升产品品质,降低维修率。

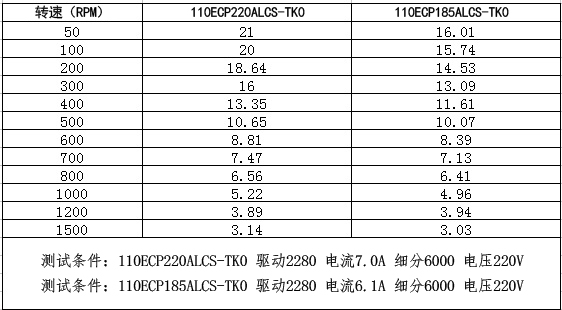

电气指标

参    数

ZDM-3HA2280HD

最小值

典型值

最大值

单位

连续输出电流

0

-

8

A

输入电源电压

50

220

270

VAC

逻辑输入电流

7

10

20

mA

编码器电流



50

mA

脉冲频率

0

-

300

kHz

绝缘电阻

500



MΩ


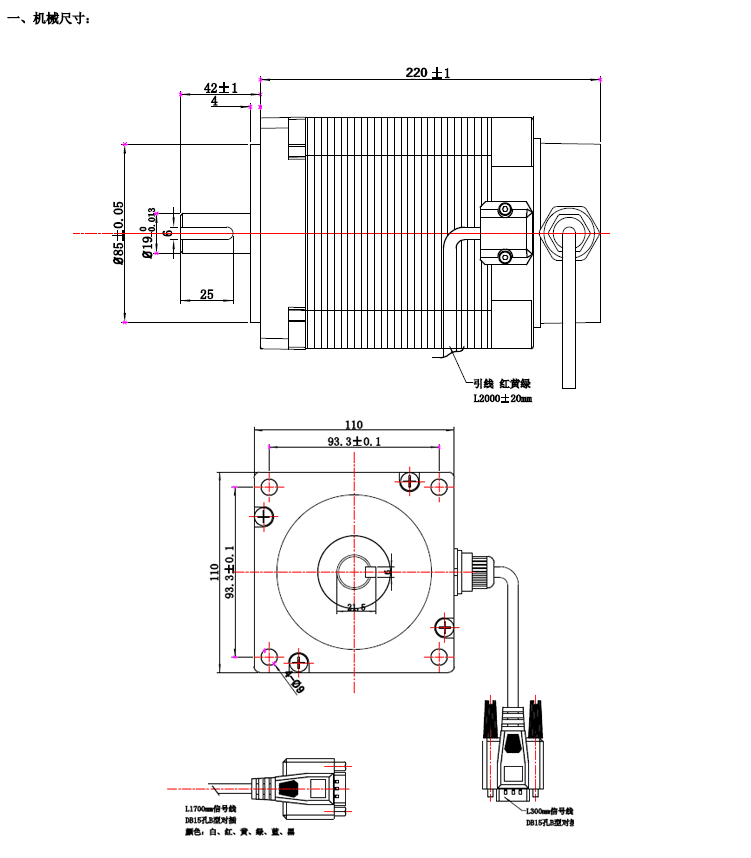

2.使用环境及参数

冷却方式

自然冷却或外加散热器



使用环境

使用场合

尽量避免粉尘、油雾及腐蚀性气体

温度

0℃-50℃

湿度

40-90%RH

震动

5.9 m/s2 Max

保存温度

-20℃-+80℃

重    量

约880克
