客户定制轴径10MM的57直流无刷电机及配套驱动器的选用(LP)
2018年1月15日

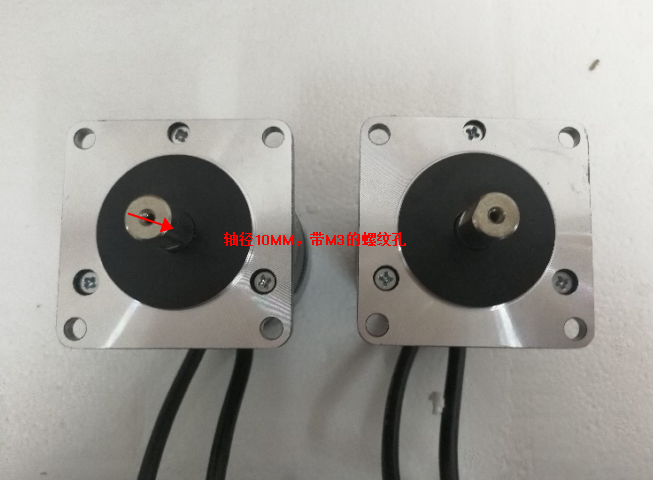

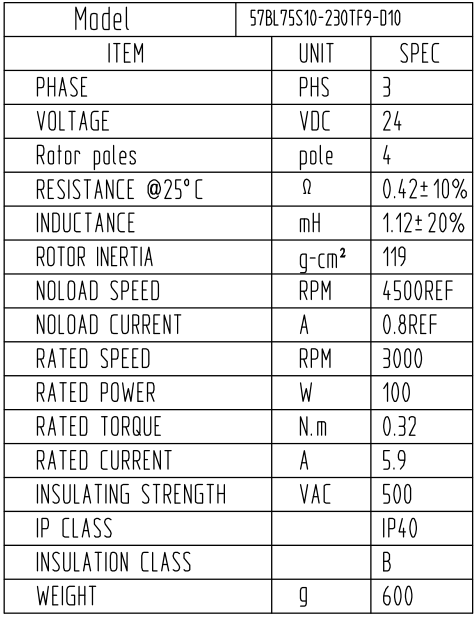

上图为时代超群客户定制的一款轴特殊处理的24V直流无刷电机57BL75S10-230TF9-D10,电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能,电机电压24V;功率100W;额定转速3000转采。具体参数见下表:


根据客户要求,电机轴加粗到10MM,轴顶端打一个M3的螺纹孔,客户要加谐波减速机。

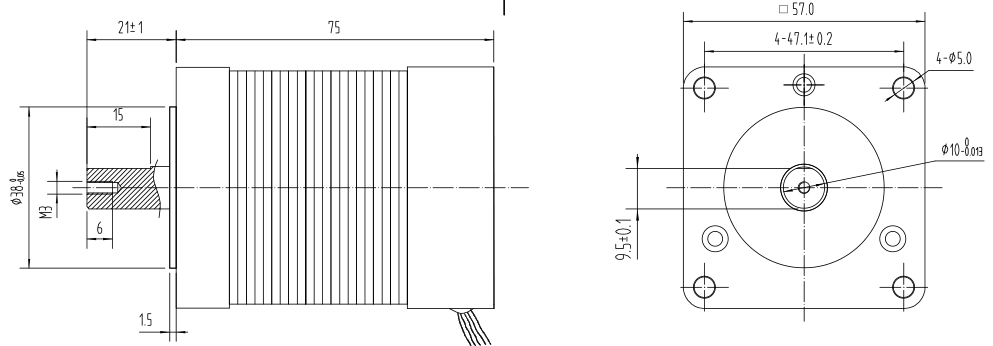

具体尺寸图如下:

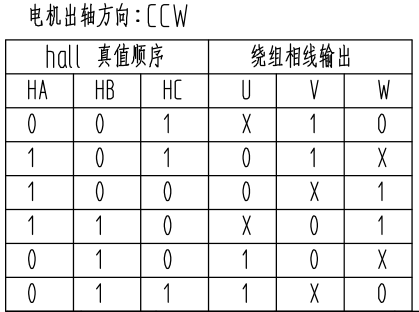

电机的时序图如下:


那么如何给这款无刷电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。100W/24V=4.1A,选配的驱动电压输入为24V,电流大于峰值电流4.1A的2倍左右,选择ZM-6508(最高50V 8A)效果是比较好的。


配套ZM-6508是时代超群基于最新BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器),具有体积小、发热低、可靠性高、寿命长、易于使用等特点。

产品特点:

·高集成度高可靠性无刷直流(BLDC)电机控制器

·三相全桥,PWM斩波方式

·闭环稳速,大负载时电机仍能保持转速

·纯硬件设计,高速度,高抗干扰能力

·周波限电流方式,保护更加精确快速

·低发热,大功率

·欠电压(≤13V)、过热(>150℃)自动保护

·堵转6秒自动保护

·霍尔错误保护

·输出限流线性可调:1.5-8A

·支持内置电位器、外接电位器、模拟电压和PWM调速

·带有使能功能

·具有缓启动功能,避免电流过冲,有效保护电机

此款驱动器有一内部调速旋钮,也可以可外接电位器调速,那么如何外接电位器:

V- EN短接 控制电机的启停

V- DR短接 控制电机正反转

V+ VE V-可以外接电位器调速
