怎么控制时代超群57HBP系列步进电机正反转切换CK
2017年12月25日

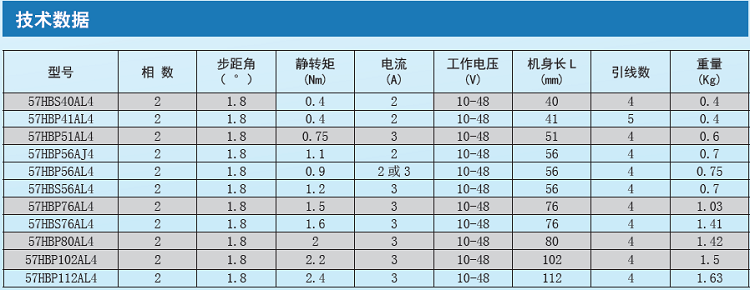

时代超群57HBP系列步进电机参数

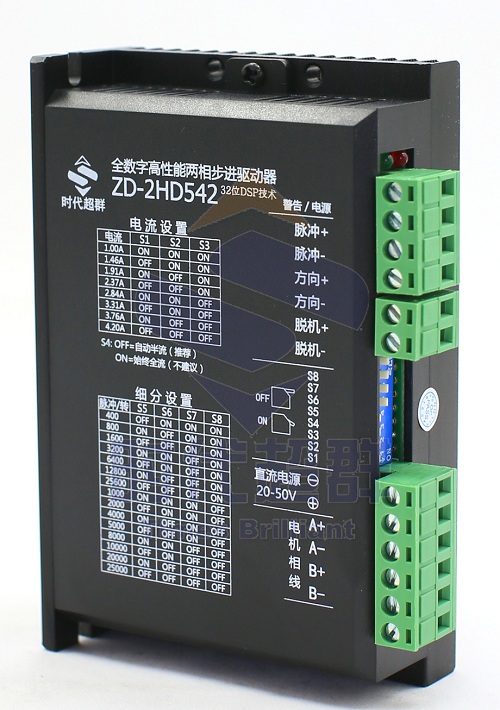

   ZD-2HD542 是我公司自主研发的高性价比的细分驱动器,特别适合大批量低成本用途,同时具有优越的性能。由于采用了三态控制技术,比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种,SW4 可设置静止半流,极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善,高速性能也较大提升,驱动器的尺寸也较小,和市面上的驱动器相比,****竞争力和吸引力。

    2HD542步进驱动器该怎么切换正反转呢?

    步进驱动器方向电平信号DIR主要是用于控制步进电机旋转的方向。此端为高电平时,电机一个转向;此端为低电平时,电机则换为另一个转向。电机所有的换向运动必须在电机停止后才能再进行,并且换向信号一定得要在前一个方向信号的最后一个CP脉冲结束后以及在下一个方向信号的第一个CP脉冲前发出。



  当您的控制韶(上位机)发出的是双脉冲[即正负脉冲)或脉冲信号的幅值无法匹配时,需要用我们的信号模块转换为5v单脉冲(脉:中加方向)。



  1、输入为单脉冲



  信号模块的拨码开关应拨到单脉冲”位置。当有脉冲信号输出时电机则开始转动。改变其方向信号的高低电平可以改变电机的转动方向。具体时序可以参照信号模块的说明书。



  2、输入为双脉冲



  信号模块的拨码开关应拨到双脉。当发正脉电机正转;当发负脉冲的电机反转。正负脉冲不可同时给


  步进电机运行方向与要求的相反,又应该怎样调整?苏泰电机技术工程师建议有以下两种方法可以实现:



  一种方法是改变控制系统的方向信号。



  另一种方法是通过调整步进电机的接线来改变方向, 具体做法如下:



  对于两相电机,只需将其中一相的电机线交换接入步进电机驱动器即可,如A+和A-交换。



对于三相电机,不能将其中一相的电机线交换,而应顺序交换其中的两相,如把A+和B+交换,A-和B-交换。
