2.kw交流伺服电机驱动套装搭配36速比行星减速机恒扭矩输出210NM(LP)
2017年12月18日


上图中是时代超群交流伺服电机130AEA20025-SH3电机电压220V,功率2KW,扭矩7.7NM,电机轴径19MM,机身长192MM,此电机体积小,重量轻,出力大,响应快,速度高,转动平滑,力矩稳定。

配套驱动DM-26EA采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。绝对高品质保证。默认不带串口。可增加串口功能,实现485通信功能。


客户选用2KW伺服电机,恒扭矩输出扭矩有7.7NM,搭配36速比行星减速机PX130N036SA,输出转速最高为2500/36=69转每分钟。

输出扭矩=电机扭矩*减速比*效率>实际需要的扭矩≤减速机能承受的额定扭矩

恒定输出扭矩=7.7*36*80%=213nm大于减速机能承受的额定输出扭矩230NM,因此,此款搭配最大输出213NM。

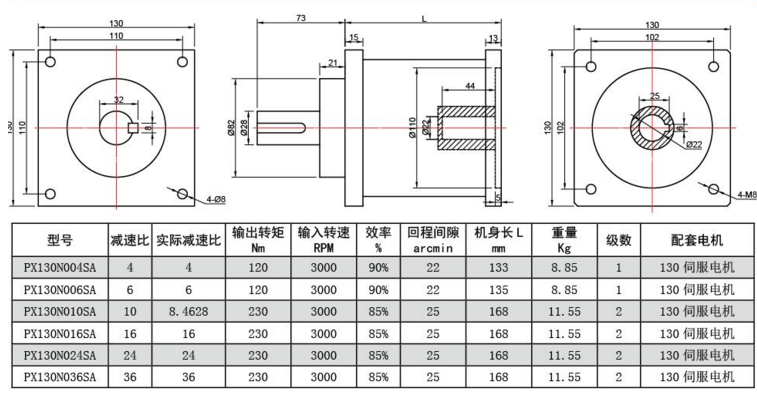

行星齿轮减速机,重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。上图为可定选用第一款130系列36速比行星减速机PX130N036SA,最大输出扭矩为230NM,输入转速为3000rpm,回程间隙≤20,可配130系列伺服电机使用


联系方式:QQ:467102884  电话:13811070445(刘女士)
