同时控制80个时代超群的57HBP76步进电机怎么控制 CK
2017年12月16日


一般情况下 我们经常接触到的是 1-4个步进电机得单独控制或者联动控制,在一般得自动化设备中比如机加工车铣床都是如此。但当我们需要同时控制80个步进电机运动是不是还是像控制四个步进电机那样还是另有办 法。



当我们控制80个步进电机首先想到的就是走线问题。普通差分接法需要四根线并且都是并联接法,控制器有没有那么多端口不说,如果有也会体积很大很大,所以这也是不现实的。



那我们有没有什么好的办法既能完美控制又能简单接线,还得让控制器尽可能体积小呢。

下面北京时代超群的M42P-S系列步进电机驱动器就能完美的解决这个问题。

M42P-S 是一款总线驱动器 有RS485和CAN两种通信可选方案,特别适合矩阵浮球等应用场合。


1.产品特点

S加减速曲线,运行平稳,用户可更S曲线改参数

☆ 微型设计,安装便利,可与42步进电机一体化

☆ 网络集散控制,RS485ModBus-RTU)组网

☆ 停止运行时自动半流

☆ 电气接口简洁,且接线方便

☆ 零位准确,有复位时的零位脱落动作零位自动零点校准

限位功能,碰到限位信号自动停止


2.产品参数

产品参数

产品可更改运行参数

外观尺寸    42mm×42mm×14.5mm

可设置 485.ID

相电流      0.5A-2A

可设置 细分1/2/4/8/16/32

工作电压    DC11V-32V

可设置 运动模式(圆周或者直线运动)

步进细分    1/2/4/8/16/32/

可设置 启动速度和最大速度

步进频率    20Hz-20KHz可调

可设置 电机空闲脱机

零位电气    PNP和推挽(0-24V

可设置 复位光电开关脱落步数

限位电气    TTL

可设置 电机方向和峰值电流

通信接口   RS485-ModBus-RTU

可设置 复位到零点触发电平

存储温度    -20°~85°

可设置 最大步数(圆周运动一圈步数,直接

保护电路   过热、过流、过载、电源反接、

           485接口TVS和防雷

       运行最大行程)

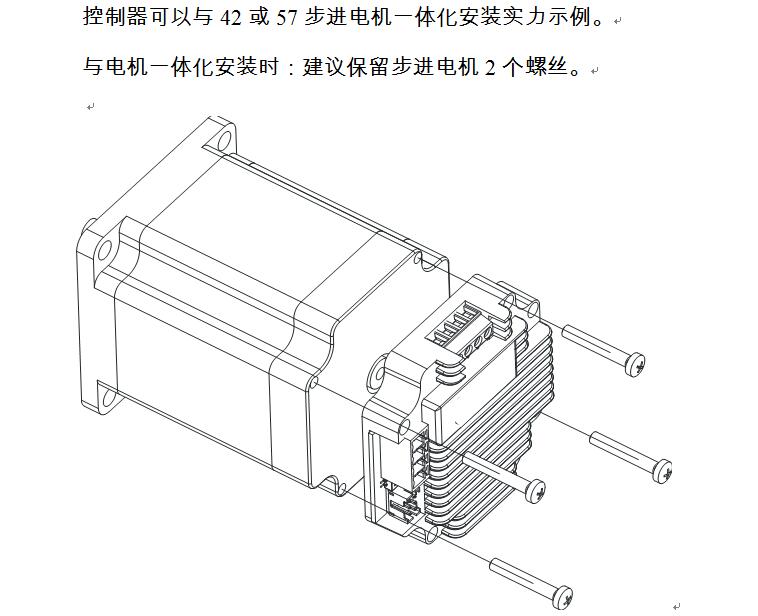

        与步进电机一体化安装 更有利于空间得优化


 相关产品咨询与技术探讨 欢迎来电 15311412871  18010107259  Q2539844470
