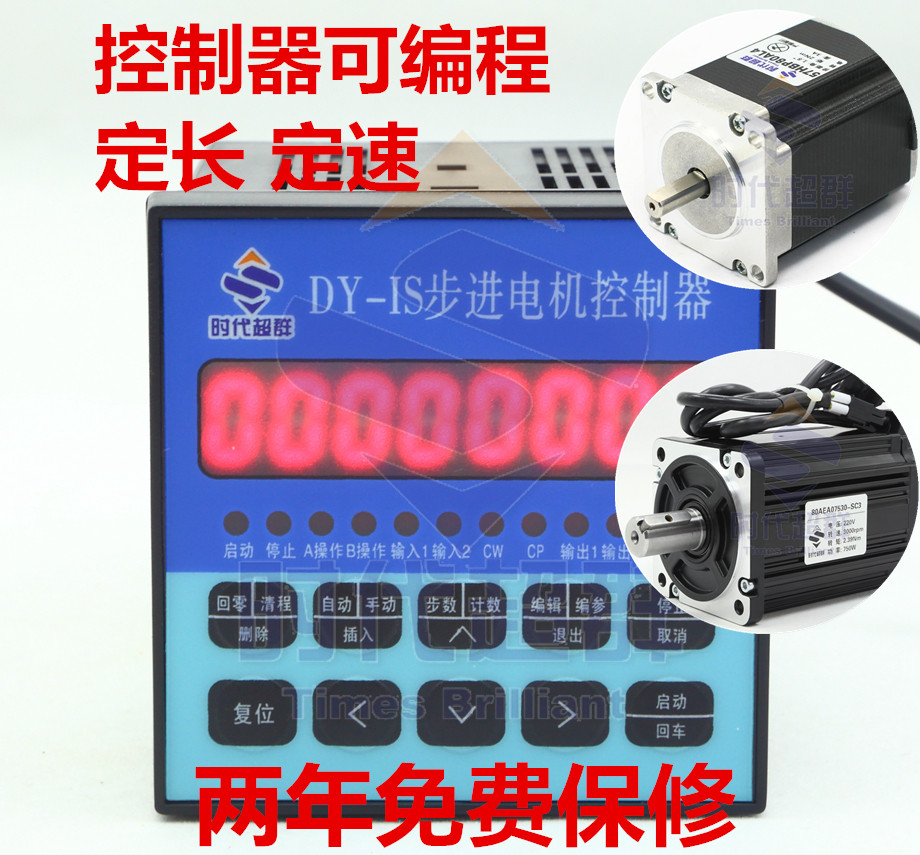

时代超群控制器DY-IS编程操作步骤 CK
2017年12月9日



DY-IS步进电机控制器参数


控制轴数:单轴;

· 指令特点:任意可编程(可实现各种复杂运行:定位控制和非定位控制);

· ****输出频率:40KHz( 特别适合控制细分驱动器 );

· 输出频率分辨率:1Hz;

· 编程条数:99 条;

· 输入点:6 个(光电隔离);

· 输出点:3 个(光电隔离);

· 一次连续位移范围:—7999999~7999999;

· 工作状态:自动运行状态,手动运行状态,程序编辑状态,参数设定状态;

· 升降速曲线:2 条(****化);

· 显示功能位数:8 位数码管显示、手动 / 自动状态显示、运行/停止状态显示、步数/计数值/程序显示、编辑程序,参数显示、输入 / 输出状态显示、CP 脉冲和方向显示;

· 自动运行功能:可编辑,通过面板按键和加在端子的电平可控制自动运行的启动和停止;

· 手动运行功能:可调整位置(手动的点动速度和点动步数可设定);

· 参数设定功能:可设定起跳频率、升降速曲线、反向间隙、手动长度、手动速度、中断跳转行号和回零速度;

· 程序编辑功能:可任意插入、删除可修改程序。具有跳转行号、数据判零、语句条数超长和超短的判断功能;

· 回零点功能:可双向自动回到零点;

· 编程指令:共 14 条指令;

· 外操作功能:通过参数设定和编程,在 ( 限位 A)A 操作和 ( 限位 B)B 操作端子上加开关可执行外部中断操作;

· 电源:AC220V(电源误差不大于 ±15%)。

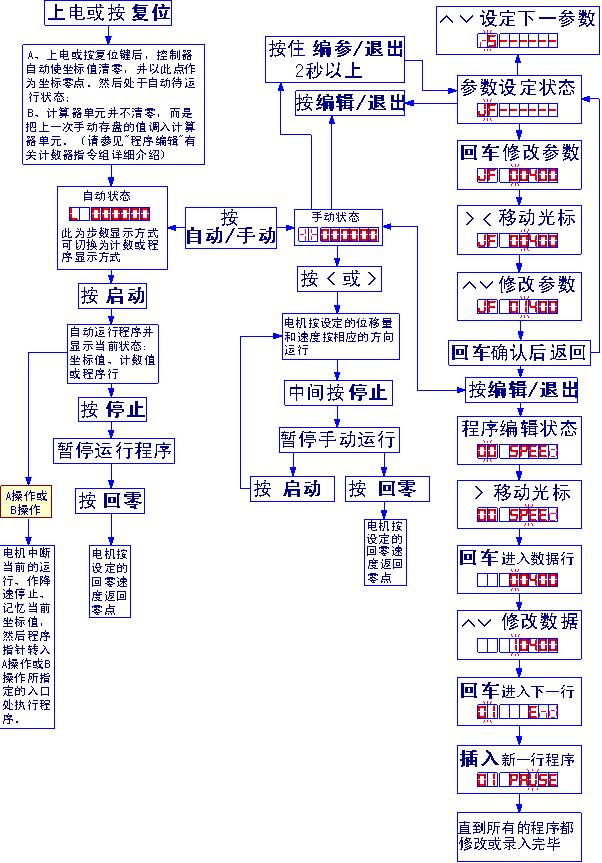

操作步骤
