时代超群伺服电机驱动套装如何利用外部接口切换位置模式和速度模式(LP)
2017年11月25日


时代超群交流伺服电机选用高工作温度、高磁能积优质永磁材料;采用有限元法优化电磁参数设计;采用正弦波电流驱动,运行特性良好;被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好,单位重量和体积下,输出功率最高,更远远超过步进电机。多级结构的力矩波动小,功率从100W~10KW都可以做。。配套驱动采用双成PCB制版性能更稳定,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、原装井口红宝石电解电容电源滤波、美国仙童原装大功率IPM模块。绝对高品质保证。

如果你购买的是时代超群以下产品,均可以参照下边解析进行操作来正确利用外部进行控制模式切换。

第一步:选择正确的控制模式

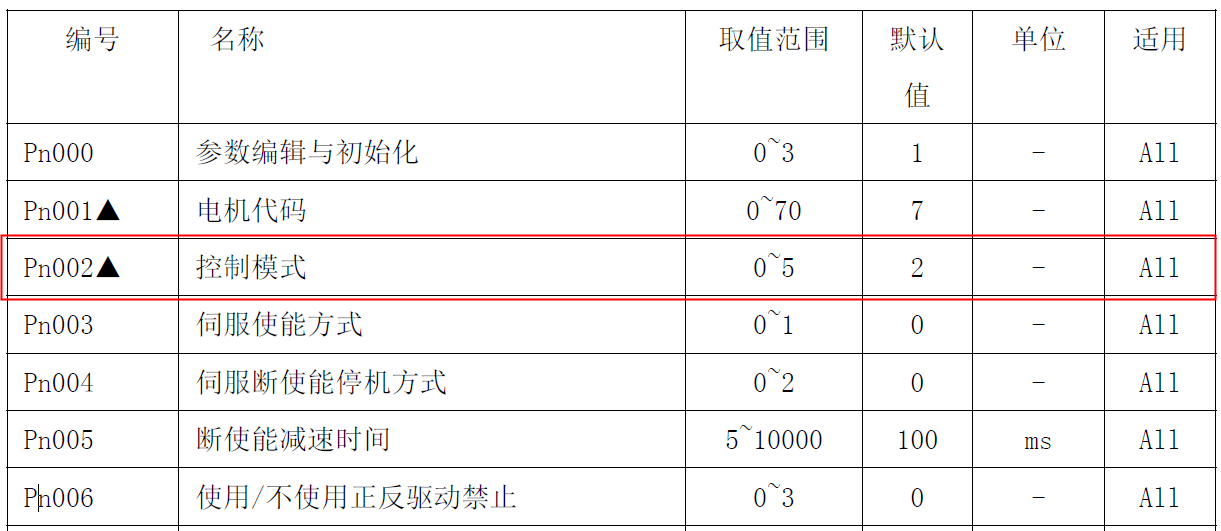

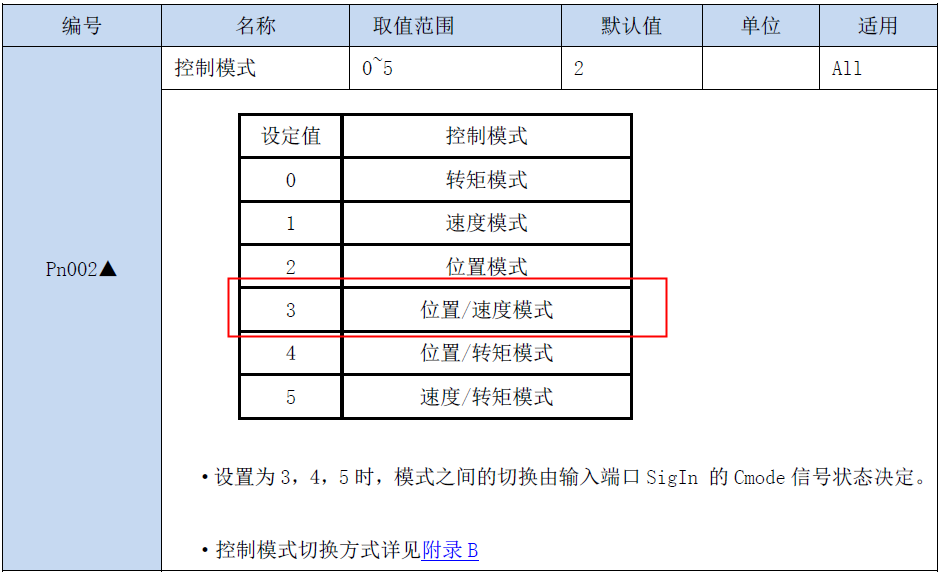

想通过外部切换位置和速度模式,首先要把PN002数值调成3,即位置/速度模式


第二步:调整端口外部功能端口分配

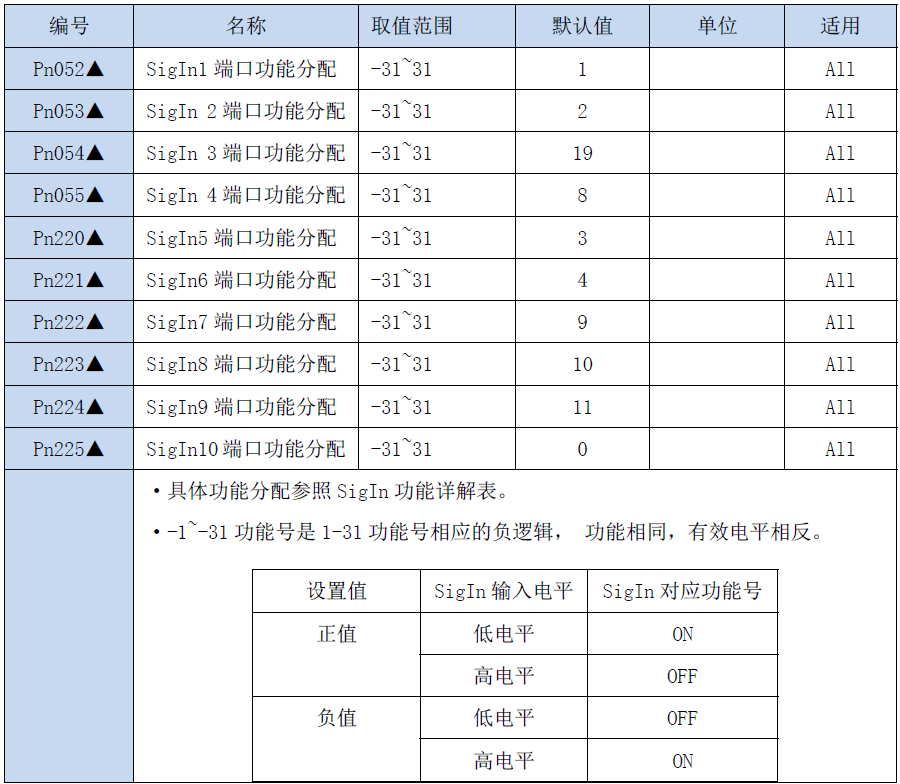

具体功能分配参照SigIn 功能详解表

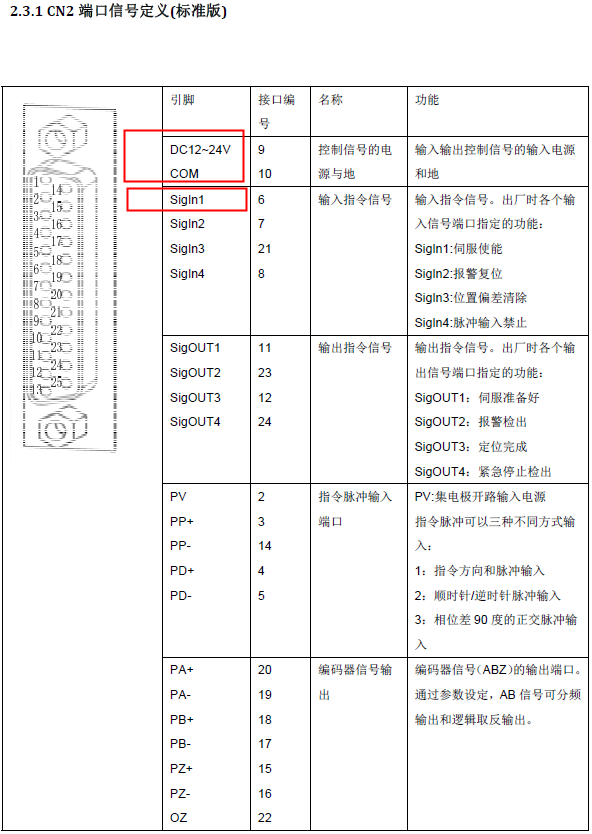

假如我们想利用SigIn1口外接开关控制位置速度模式的切换,那么PN052数值就要选择14(代表了控制模式切换。)


第三步:控制模式切换输入数字接口接线方式



数字输入接口电路可由开关、继电器、集电极开路三极管、光电耦合器等进行控制。继电器需选择低电流继电器,以避免接触不良的现象。外部电压范围DC12V~24V。

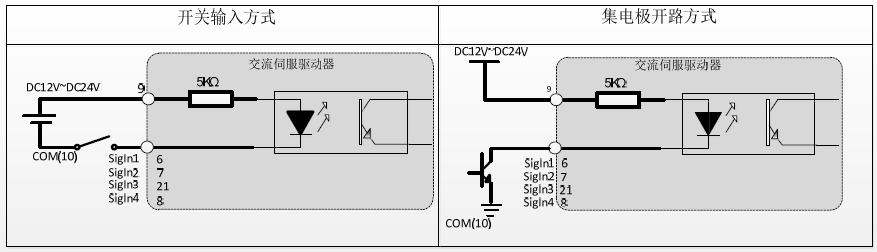

具体接线图如下:



根据以上操作就可以利用外部接口对控制模式进行切换了。

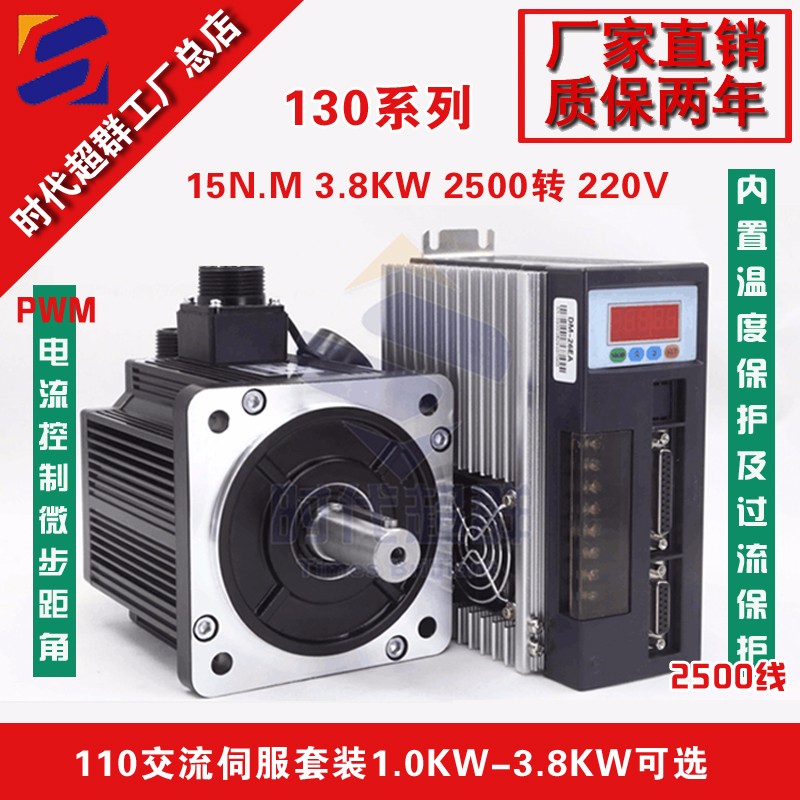

时代超群伺服电机特点

1:低发热(运行时,发热很低)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应快(伺服速度可到0-3000RPM,保恒扭矩输出,具有短时间三倍过载能力)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备

联系方式:QQ:467102884  电话:13811070445(刘女士)
