技术支持——时代超群低压伺服电机15针插头定义及相线定义(LP)
2017年11月22日

低压伺服电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定。控制复杂,容易实现智能化,其电子换相方式灵活,可以正弦波换相。电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境。



时代超群低压伺服系统被广泛应用在是火花机、机械手、精确的机器等。能加配减速箱、令机械设备带来可靠的准确性及高扭力。 调速性好,单位重量和体积下,输出功率****,更远远超过步进电机。时代超群低压伺服,操作简单,电子齿轮,可做AGV小车。200W,400W可选,标准60伺服安装尺寸。国际通用!可配减速机等各种配件!质保2年!


这两款产品额定转速3000RPM,****转速1RPM,具有运行噪音小,运行平稳,噪音低的特点。电机编码器采用2500线编码器,特别适合需要高转速,低噪音的场合。配套驱动器DM-055B支持位置/速度闭环;位置模式支持指令脉冲+方向 或 正交脉冲信号;速度模式支持PWM占空比信号 或 4~20ma电流 或 0.6~3V电压信号控制; 16位电子齿轮功能,1~65535 / 1~65535; 供电电压+20V~50V。支持50~500W交流伺服电机;支持485(modbus协议RTU模式)控制方式。可以设定驱动器地址,简化控制系统。也可以直接通过PC机控制,并提供PC机测试软件;具有欠压,过压,堵转,过热保护; 提供隔离输出的 到位信号、报警输出信号、编码器零点信号。


有的客户需要特殊控制电机,别如。客户想可以同时对6个马达下达位置以及速度命令,且需要可以询问每个马达的 encoder资讯 ,要自己做控制盒的这种,可能单独购买电机的时候,就需要电机的接线定义。下面给大家总结一下。

时代超群低压伺服相线定义

W黑

V红

U蓝

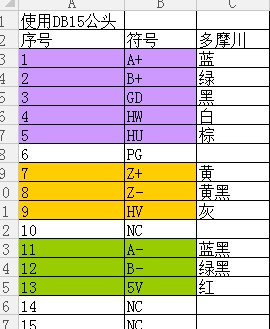

时代超群低压伺服DB15头出线定义


这个只适用于特殊情况,如果不是特殊情况建议大家配套购买,这样售后支持的力度更大。更能轻松上手。

可搭配60系列精密行星减速机,出力大,响应快,速度高,转动平滑,力矩稳定。


减速器重量轻、体积小、传动比范围大、效率高、运转平稳、噪声低适应性强等特点。减速机广泛应用于冶金、矿山、起重运输、电力、能源、建筑建材、轻工、交通等工业部门。
