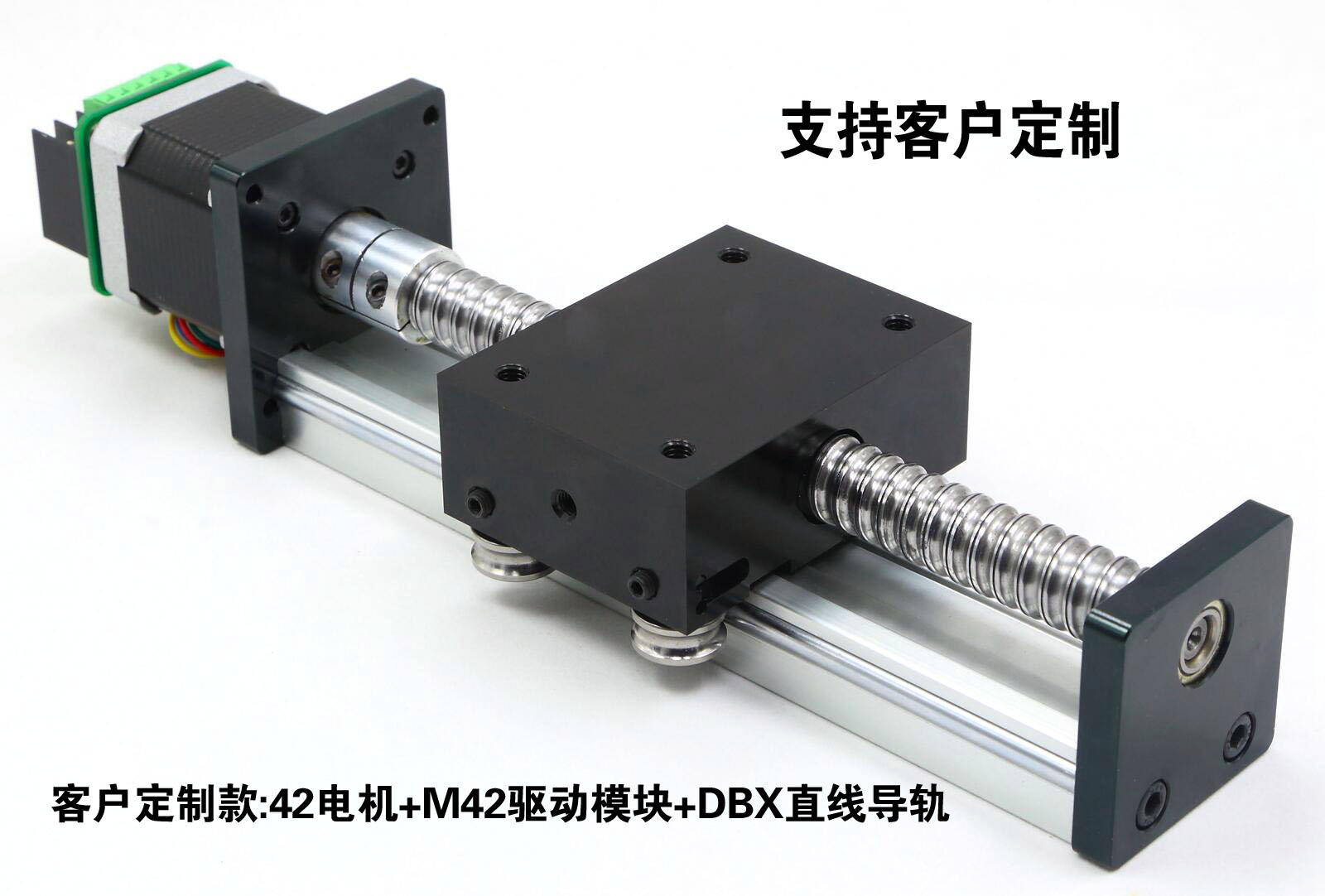

上图为客户定制的滚珠丝杆导轨，电机驱动一体式，体积小，安装方便，十分实用

42直线导轨滚珠型丝杠导轨HBX1204-100A有效行程100mm，丝杆直径12MM，丝杠导程为4mm，即电机转一圈丝杠转动距离4mm。滑块移动速度1—200mm/s。

上图电机为42HBS48BL4-TF7两相混合式步进电机，机身高48MM，扭矩0.5N.m，电流1.7A，轴径Φ5MM，铣扁，轴长24mm，线长350MM，广泛适用范围于激光、医疗、纺织、安防等行业。

可搭配驱动器（推荐两款可安装在电机背部，超级省空间的驱动器）

ZD-M42两相步进电机驱动模块高集成度，高可靠性;接口采用超高速光耦隔离，抗高频干扰能力强;安装在电机背面，减少占用空间;****输入电压：DC32V(峰值);整步、二细分、四细分、十六细分可调;过热自动关断输出保护;输出电流可选：0A-1.8A;自动半流锁定;支持脱机、使能、锁定等功能;可搭配42以下两相步进电机。

 配套可编程自动化控制器CM28L系列是时代超群全新开发的单轴，双轴控制系统，具有微米（μm）级精度控制功能，可实现复杂的单，双轴专机控制需求；具有丰富的输入/输出信号控制功能，可实现多种信号的检测和输出的复杂控制功能。CM28L系列控制器适用于焊接、钻孔、切割、分度、冲床等单，双轴机械的控制。本产品操作方便简洁，界面显示直观明了，具有较强的功能及稳定的性能，在系统操作、安全、加工精度及加工效率方面具有突出特点。FSTN，192×64分辨率，高对比度图形式液晶显示界面；采用符合中国特色的汉字指令形式编写零件程序；输入输出采用软件配置方式灵活设置。具有较高的性能，价格比。

联系方式：QQ:467102884  电话：13811070445（刘女士）
