有许多新客户是刚刚接触步进电机，不清楚步进电机怎么用，首先要明确，步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。那么就需要驱动器来接收脉冲信号并转化为步进电机的角位移，当然还需要要发送脉冲的控制器或者PLC，还需要给控制器或者驱动器供电的开关电源等。这些是最基本的构成要素。 那么如何让步进电机来实现运转呢。首先选用时代超群步进系统为例

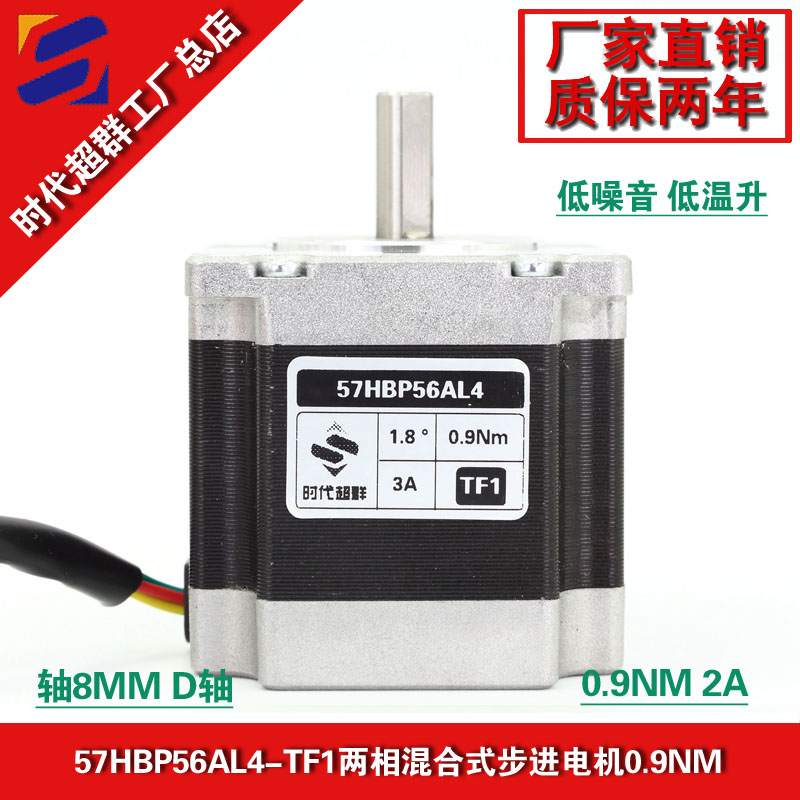

57HBP56AL4-TF1两相混合式步进电机 步距角1.8°
扭矩0.9N.m，电流3A，机身高56MM，出轴长22mm，轴径Φ6MM或者Φ8MM，圆轴或者铣扁均可定制，此款电机结构简单、可靠性高、经济耐用；适配各类两相步进电机驱动器；高速大力矩、低噪音；可靠性强,温升小、运行平稳
ZD-2HD542是我公司采用自主研发的高性价比的细分驱动器，特别适合大批量低成本用途，同时具有优越的性能。由于采用了三态控制技术，比市面上大多数驱动器的电机噪音和电机发热均有明显改善。此驱动器的细分多达十五种，SW4
可设置静止半流，极大地减小了电机发热。具有更宽的电流和电压。电机发热和噪音也明显改善，高速性能也较大提升，驱动器的尺寸也较小，和市面上的驱动器相比，****竞争力和吸引力。 ZD-2HD542两相步进电机驱动器低价格，高速力矩大;供电电压可达50V;输出电流峰值可达4.2A（均值3.0A）;三态电流控制技术电机发热低;静止电流自动减半0.4S
减小为60%;可驱动4，6，8
线两相步进电机;光隔离差分信号输入，脉冲****响应频率****可达200KHz;细分精度128可选;外形尺寸小巧;电流设定方便，八档可选;4 位拨码，共15
档细分;具有过压、短路等保护功能；双极恒流PWM 驱动输出。
时代超群DY-IS步进/伺服控制器，具有体积小、可靠性高、寿命长、易于使用指令丰富等特点。DY-IS可控制轴数为单轴；可编程（可实现各种复杂运行：定位控制和非定位控制）；****输出频率40KHz，特别适合控制细分驱动器；输出频率分辨率1Hz；编程****
99 条；8 位数码管显示，手动/自动状态显示、运行/停止、状态显示、步数/计数值/程序显示、编辑程序，参数显示、输入/输出状态显示、CP
脉冲和方向显示；有自动运行功能、手动运行功能、参数设定功能、程序编辑功能、回零点功能：可双向自动回到零点；编程指令共 14 条指令。
可以配100W-
24V开关电源，给ZM-6405E驱动器供电，高效率，高可靠；全球适用AC输入电源；****满负荷烧机测试；保护特性：短路/过载/过压；尺寸:
159*97*38mm (L*W*H)
按照上图接好线
电机接驱动：红绿一相 黄蓝一相 分别接到驱动器的A B相 正负不分 驱动接控制：控制器的5V信号公共端接驱动器脉冲+和方向+ 控制器的方向接驱动器的方向-
控制器的脉冲接驱动器的脉冲- 控制器的电源接所需电源（DY-IS为220V供电。有的控制器为24V供电）
开关电源接驱动器：开关电源的L~N接220 开关电源的V+接驱动器正极 电源的COM接驱动器的负极 按照上图接好线之后把驱动器调到16细分（调节薄码开关） 控制器编程为200*16=3200个脉冲转一圈编程好，就可以对电机进行具体控制。
