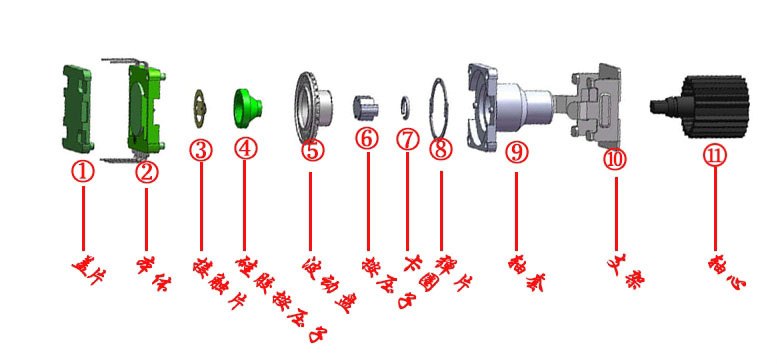

首先我们要从上面的图片中了解整个旋转编码器组成部分，基本上分为以下这几大部分。

①.盖片用于整个产品的封盖作用，使产品达到完整性，一般都是采用塑料件注塑工艺。

②.本体部分算是该产品的核心部分，采用的是五金注塑工艺，五金件表面也是经过特殊镀层处理，该部分也是连接电路的端点。

③.接触片是部分带开关编码器的开关功能部件，同样是采用了跟本体五金部分同样的镀层工艺。

④.硅胶按压子主要是给开关部分提供回弹功能，非普通硅胶按压子在使用寿命上有着可靠的保障。

⑤.波动盘主要是编码的功能同时还起到定位作用，在弹片的弹力下让你在旋转的时候有很好的手感回馈。

⑥.按压子链接轴心穿过轴套将向下的压力传导到硅胶按压子上面，同时还起着带动波动盘旋转的作用.

⑦.卡环一个看似不起眼的小部件，主要是起着卡住轴心以免从轴套中脱落，同样起着重要作用.

⑧.弹片通过两个点跟轴套凸点的铆接再通过另外两个凸点压于波动盘的齿牙上面，使得旋转时起到定位作用。

⑨.轴套一个从字面上都能理解的部分，都以合金材料为主采用的是精密压铸工艺，轴套是包套轴心的主要部件。

⑩.支架通过轴套加盖片将整个产品固定在一起。

轴心是编码器中有着最多选择的部分，在材料上就有两大类选择，一种是金属轴心一种是塑胶轴心，金属轴心有典型的：铝合金材质、锌合金材质、不锈钢材质、铜材镀镍材质等等，在轴型上还有不同的选择。

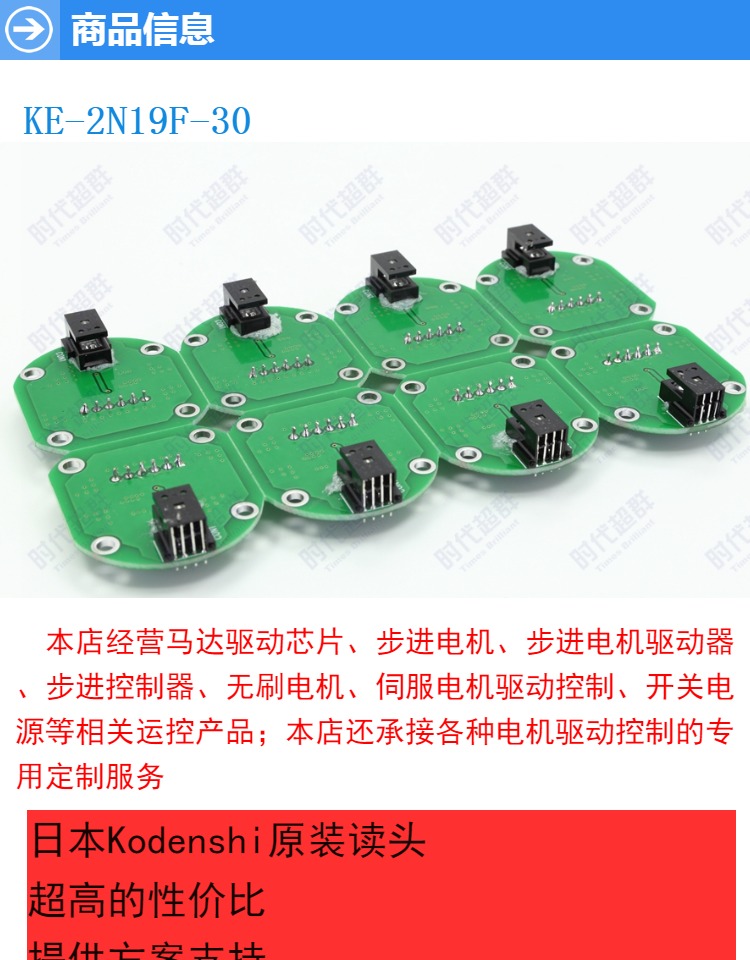

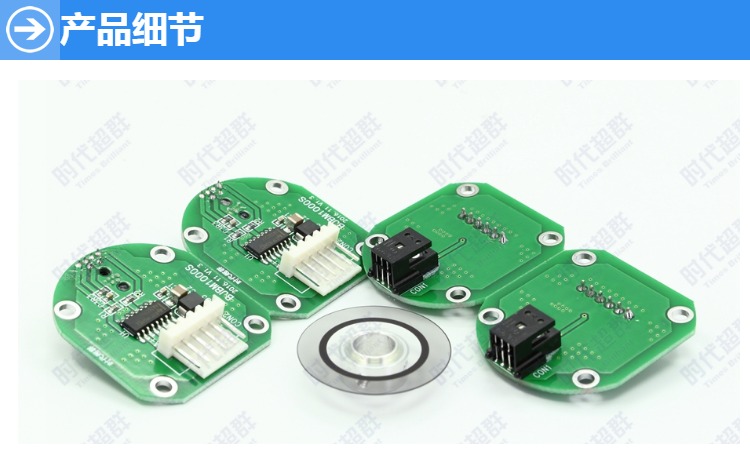

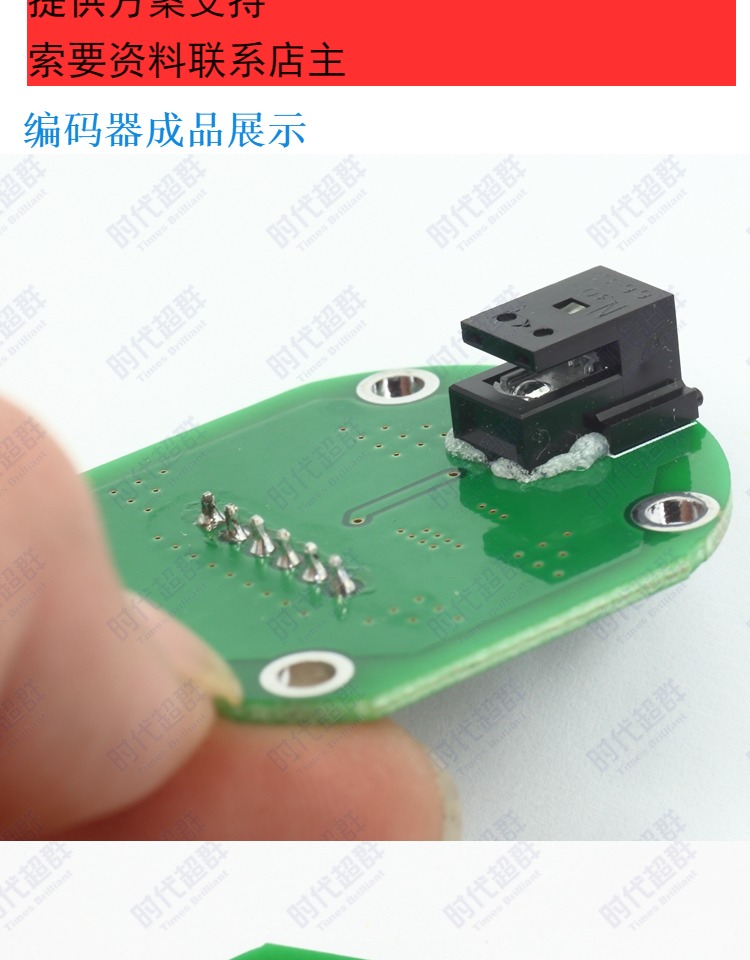

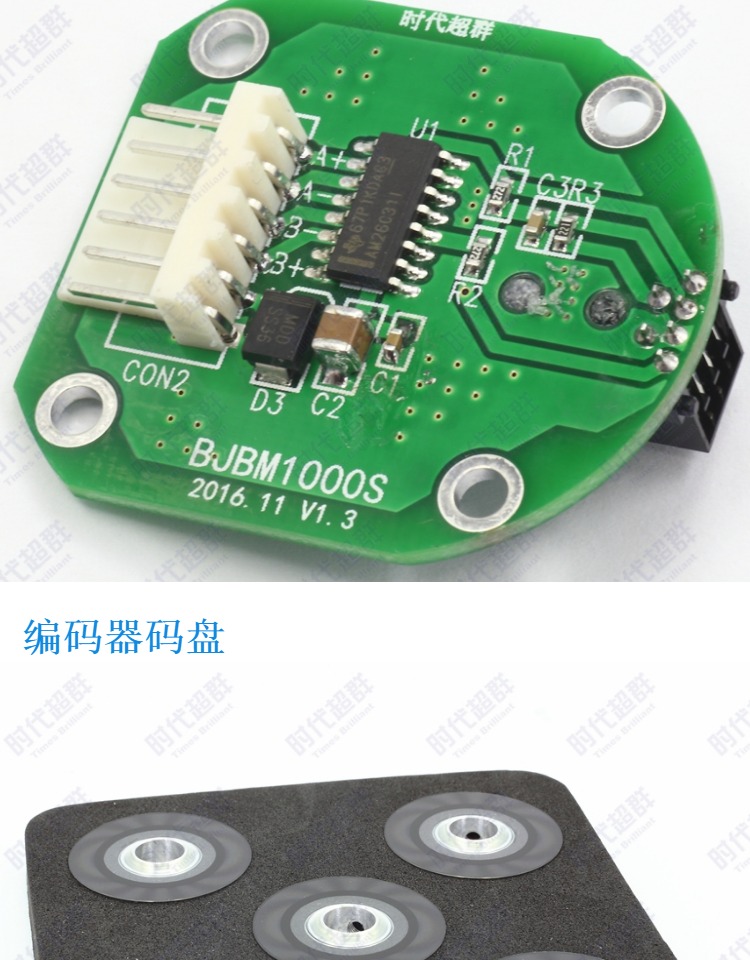

代替安华高编码器读头的日本进口编码器读头：
