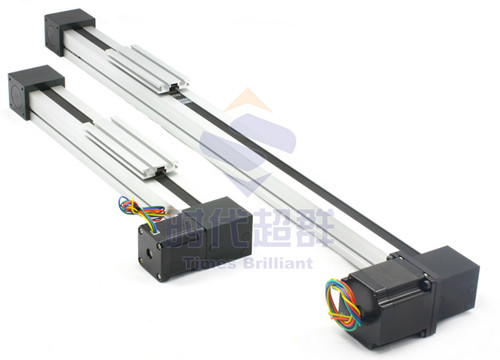

DS45M100系列密封型同步带 直线滑台的外部结构分为 开放式和封闭式。 开放式：直线滑台的受力部分主要集中在中下部和两侧，将其传动部分裸露在外。 封闭式：直线滑台的受力部分主要集中在外部材料，将其传动部分封闭起来。直线滑台内部结构分为： 同步带式和滚珠螺杆式。 同步带式：直线滑台的传动方式由皮带和直线导轨完成。 滚珠螺杆式：直线滑台的传动方式由滚珠螺杆和直线导轨完成。

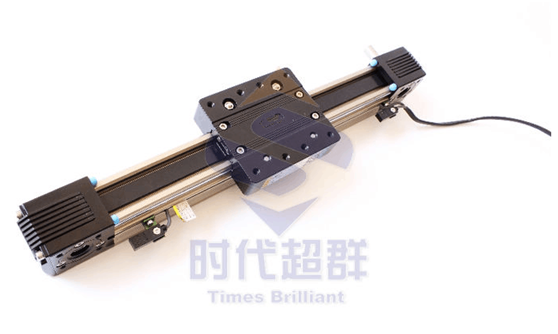

DSXM系列密封款同步带直线导轨
同步带型： 同步带型的工作原理是：皮带安装在直线滑台两侧的传动轴，其中作为动力输入轴，在皮带上固定一块用于增加设备工件的滑块。当有输入时，通过带动皮带而使滑块运动。 通常同步带型直线滑台经过特定的设计，在其一侧可以控制皮带运动的松紧，方便设备在生产过程中的调试，时代超群供应的同步带型直线滑台的松紧控制均在直线滑台的左右边，一般采用螺丝控制。 同步带型直线滑台可以根据不同的负载需要选择增加刚性导轨来提高直线滑台的刚性。不同规格的直线滑台，负载上限不同。 同步带型直线滑台的精度取决于其中的皮带质量和组合中的加工过程，动力输入的控制对其精度同时会产生影响，时代超群直线滑台的精度一般高于0.1mm因此对于不同的生产工艺要求，采用各自需要的同步带直线滑台，可以控制生产成本。
ETX0808-100双圆轴光轴T形丝杠导轨
丝杆型： 1.滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。可在高负载的情况下实现高精度的直线运动. 2.直线导轨 又称滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。结构，精度高;精密级导轨板, 3.铝合金型材 铝合金型材滑台外形美观、设计合理、刚性好、性能可靠，是组合机床和自动线较理想的基础动力部件动态性能好。直线滑台模组刚度高,热变形小,进给稳定性高,从而保证了加工状态下(负荷下)的实际精度。 客户在我公司用此系列的导轨定做的龙门架扫描设备：
