CX200T铣床加工中心数控系统为北京时代超群电器科技有限公司自主研发的普及型数控系统，具有竖式和横式两种结构，适配铣床、钻铣床、磨床等。 本系统采用32 位高性能CPU 和超大规模可编程器件FPGA，实时控制和硬件插补技术保证了系统μm 级精度下的高效率，可编辑的PLC 使逻辑控制功能更加灵活强大。本系统可控制5 个进给轴、2 个模拟主轴，1ms 高速插补，0.1μm 控制精度，显著提高了零件加工的效率、精度和表面质量。
五、脉冲禁止信号 nSET

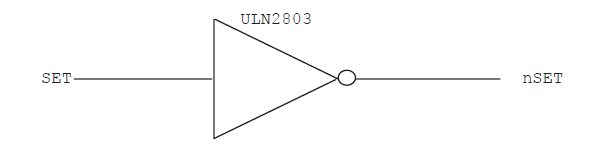

nSET 信号用于控制伺服输入禁止，提高CNC 和驱动单元之间的抗干扰能力，该信号在CNC 有脉冲信号输出时为高阻态，无脉冲信号输出时为低电平。内部接口电路见下图 1-6：

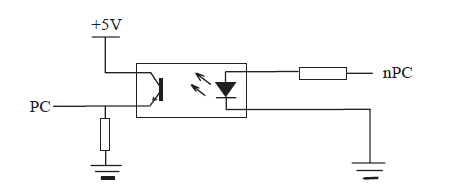

图 1-6 脉冲禁止信号电路 六、零点信号 nPC 机床回零时用电机编码器的一转信号或接近开关信号等来作为零点信号。内部连接电路见下图1-7：

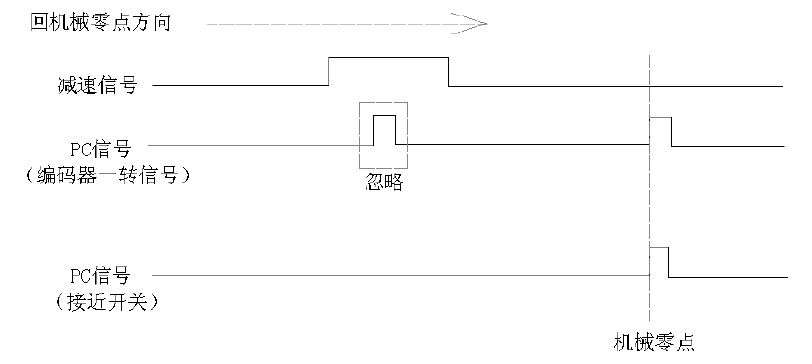

图 1-7 零点信号电路 注：nPC 信号采用+24V 电平。 a）用户应提供的PC 信号的波形如下图 2-8 所示：

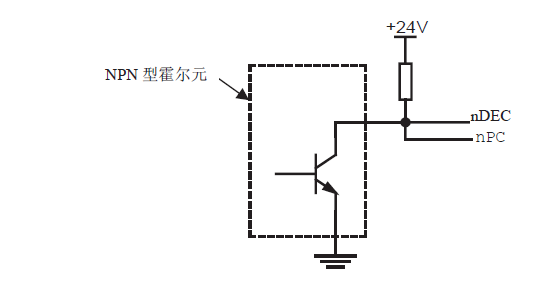

图 1-8 PC 信号波形图 注：机床回零时，CNC 在减速开关脱开后通过检测 PC 信号的跳变来判断参考点的位置，上升沿或下降沿均有效。 b）用一个 NPN 型霍尔元件既做减速信号又做零点信号时的连接方法如下图1-9 所示：

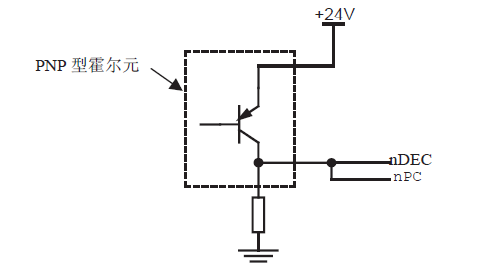

图 1-9 用 NPN 型霍尔元件的连接 c）用一个 PNP 型霍尔元件既做减速信号又做零点信号时的连接方法如下图1-10 所示：
图 1-10 用 PNP 型霍尔元件的连接

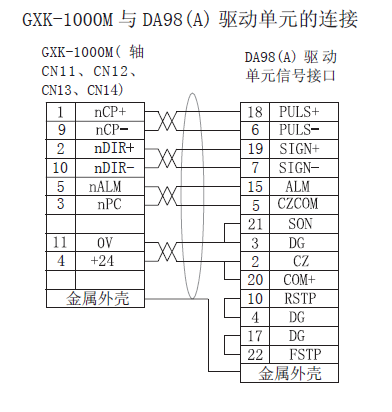

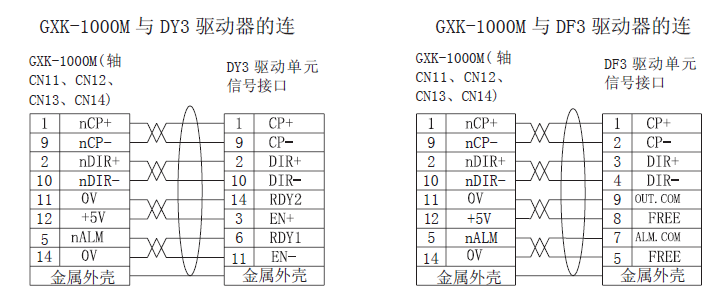

七、与驱动单元的连接 GXK-1000M ／ GXK1000M-V 与驱动单元的连接如下图 1-11 所示：
图1-11 GXK-1000M ／ GXK1000M-V 与驱动单元的连接
