一、CX200T连接

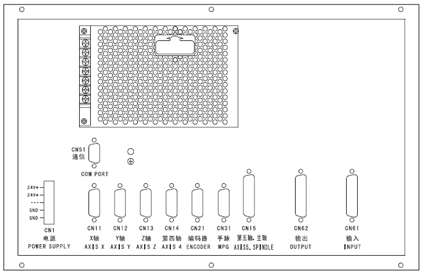

1.CX200T后盖接口布局

2.接口说明

◎电源盒：提供+24V、GND 电源

◎滤波器（选配）：输入端为交流 220V 电源输入，PE 端接地，输出端接电源盒的 L、N 端

◎ CN1： 电源接口

◎ CN11：X 轴，15 芯 D 型孔插座，连接 X 轴驱动单元

◎ CN12：Y 轴，15 芯 D 型孔插座，连接 Y 轴驱动单元

◎ CN13：Z 轴，15 芯 D 型孔插座，连接 Z 轴驱动单元

◎ CN14：4th 轴，15 芯 D 型孔插座，连接 4th 轴驱动单元

◎ CN15：主轴，25 芯 D 型孔插座，连接主轴驱动单元

◎ CN21：编码器，15 芯 D 型针插座，连接主轴编码器

◎ CN31：手轮，26 芯 D 型针插座，连接手轮

◎ CN51：通信，9 芯 D 型孔插座，连接 PC 机 RS232 接口

◎ CN61：输入，44 芯 D 型针插座，连接机床输入

◎ CN62：输出，44 芯 D 型孔插座，连接机床输出

二、CX200T安装

1. 电柜的安装条件

◎电柜必须能够有效地防止灰尘、冷却液及有机溶液的进入；

◎设计电柜时，CNC 后盖和机箱的距离不小于20cm，需考虑当电柜内的温度上升时，必须保证柜内和柜外的温度差不超过10℃；

◎为保证能有效散热，电柜内****安装风扇；

◎显示面板必须安装在冷却液不能喷射到的地方；

◎设计电柜时，必须考虑要尽量降低外部电气干扰，防止干扰向CNC 传送。

2. 防止干扰的方法

CNC 在设计时已经采取了屏蔽空间电磁辐射、吸收冲击电流、滤除电源杂波等抗干扰措施，可以在一定程度上防止外部干扰源对CNC 本身的影响。为了确保CNC 稳定工作，在CNC 安装连接时有必要采取以下措施：

1、CNC 要远离产生干扰的设备（如变频器、交流接触器、静电发生器、高压发生器以及动力线路的分段装置等）。

2、要通过隔离变压器给CNC 供电，安装CNC 的机床必须接地，CNC 和驱动单元必须从接地点连接独立的接地线。

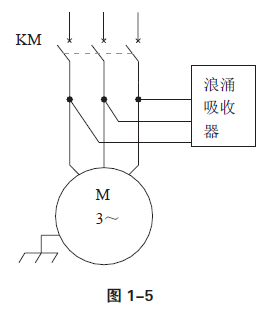

3、抑制干扰：在交流线圈两端并联RC 回路( 如图1-3)，RC 回路安装时要尽可能靠近感性负载；在直流线圈的两端反向并联续流二极管（如图1-4）；在交流电机的绕组端并接浪涌吸收器（如图 1-5）

4、CNC 的引出电缆采用绞合屏蔽电缆或屏蔽电缆，电缆的屏蔽层在CNC 侧采取单端接地，信号线应尽可能短。

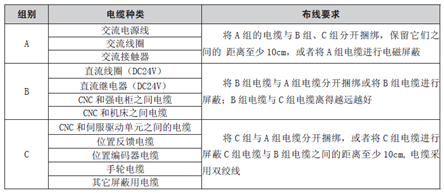

5、为了减小CNC 信号电缆间以及与强电电缆间的相互干扰，布线时应遵循以下原则：
