双电位器协同位置控制：

  此用法使用一个电位器设定中点位置，使用另一个电位器调节转动位置，使用开关量控制电机紧急停止。双电位器位置独立控制的接法如图 1-1 所示。电位器VR2 两不动端接VO和COM，动端接IN2，用于设定中点位置；电位器VR1 两不动端接VO和COM，动端接IN1，用于调节电机转动位置。输入信号接口IN1、IN2、VO和COM端口的电压我们分别记为VVR1、VVR2、Vo和VCOM。当VVR1 由VVR2 逐渐增大到Vo过程中，电机转动位置由中点位置变化到****行程位置；当VVR1 由VVR2 逐渐减小到VCOM过程中，电机转动位置由中点位置变化到行程起点；当V VR1 = V VR2 时，电机转动到中点位置。当开关K1 接COM与IN3 间，控制电机紧急停止。限位开关SQ1 和SQ2 分别对正转和反转进行限位。

图 1-1 双电位器位置协同控制的接法

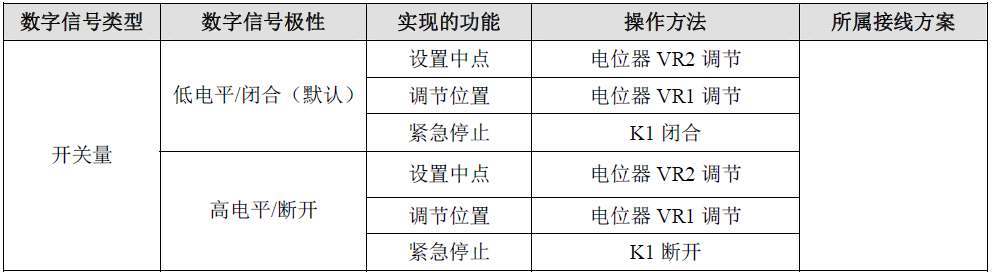

  通过配置数字信号不同的类型和极性，我们可以通过对电位器、逻辑电平和开关量不同操作方法来实现电机位置调节、信号锁存和紧急停止，控制逻辑如图 1-2 所示。

图 1-2 双电位器位置协同控制的控制逻辑

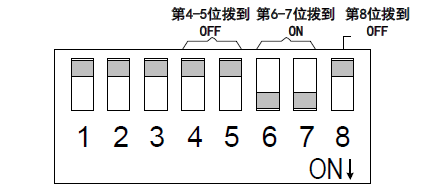

  双电位器位置控制的拨码开关配置方法如图 1-3 所示，拨码开关第1-3 位配置电机额定电流；第4-5 位配置信号源，我们将信号源配置为电位器，即4-5 均拨到OFF；第6-7 位配置工作模式，我们将工作模式配置为位置控制，即第6-7 位均拨到ON；第8 位配置控制方式，我们将控制方式配置为数字/模拟信号控制方式，即第8 位拨到OFF。

  拨码开关拨到上方为OFF，下方为ON。从左至右依次是第1-8 位。

图 1-3 双电位器位置控制方式的拨码开关配置

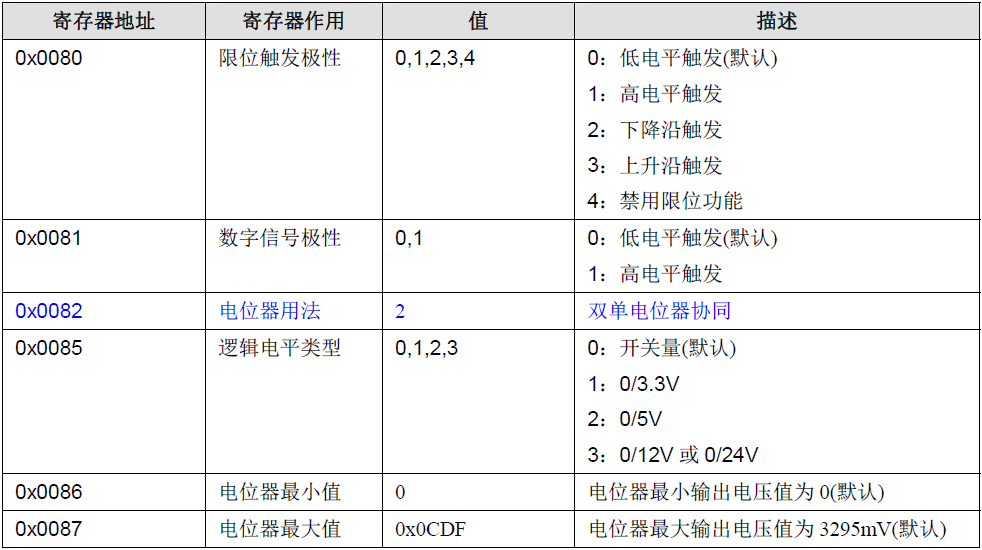

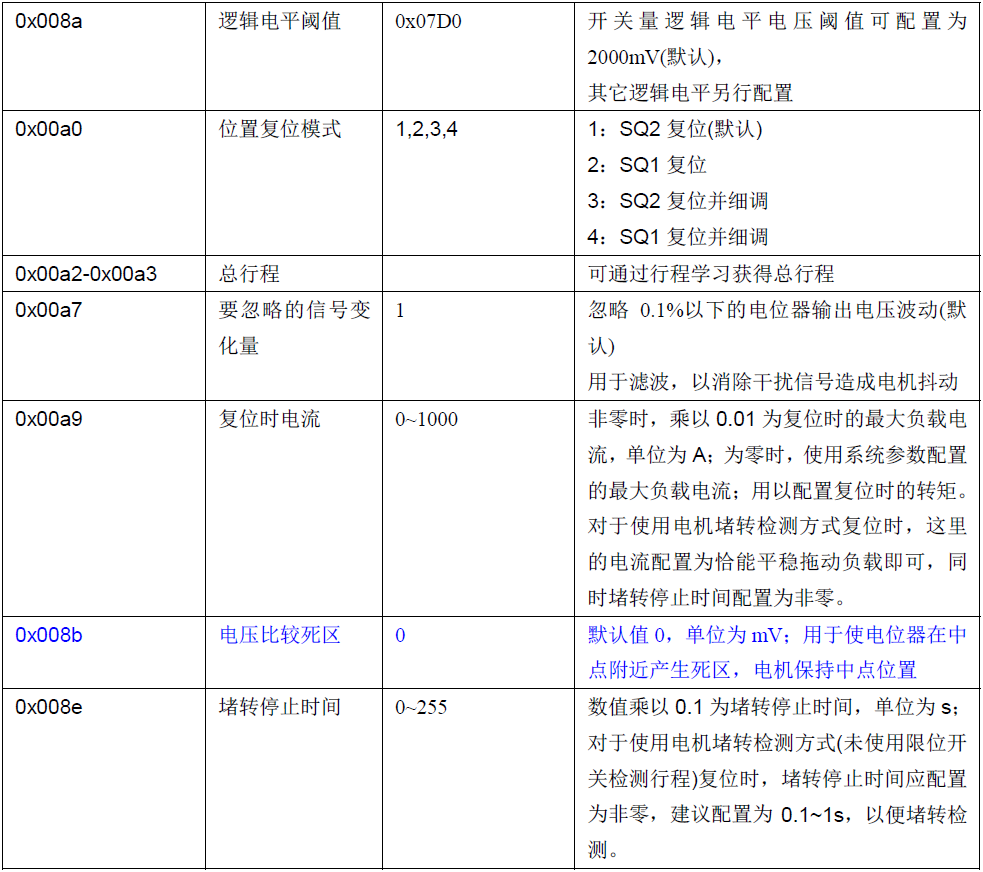

  双电位器协同位置控制方式下，相关寄存器的参考配置如图 1-4 所示。

图 1-4  双电位器协同位置控制方式相关寄存器的配置
